ELEKTRISCHE ANSCHLÜSSE
4
4.10 Elektrischer Anschluss der Ausgänge
INFORMATION!
Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie
Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und
Sicherheitsvorschriften.
4.10.1 Elektrischer Anschluss der Ausgänge
GEFAHR!
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter
Spannungsversorgung durchgeführt werden. Beachten Sie die auf dem Typenschild
angegebenen elektrischen Daten.

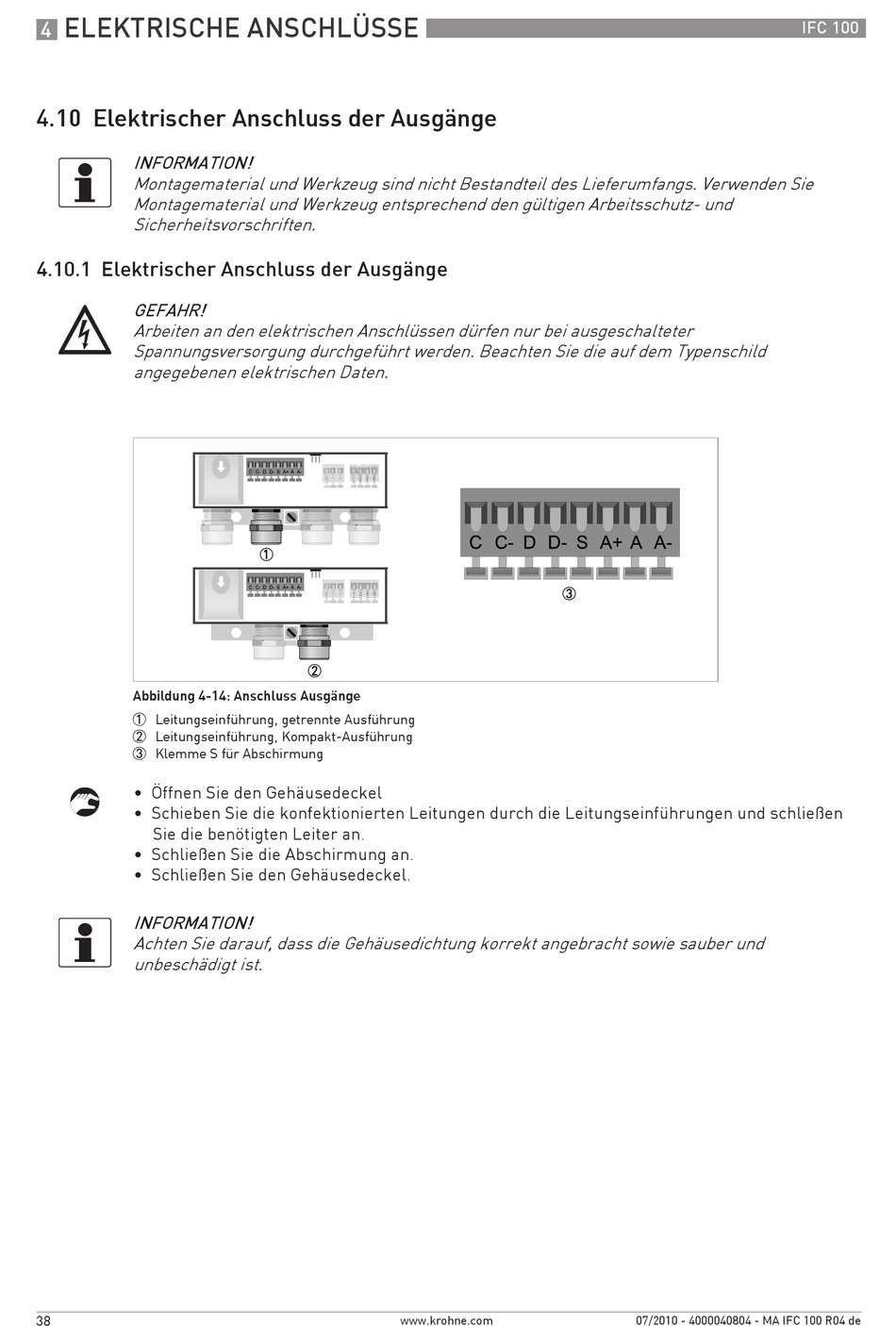

Abbildung 4-14: Anschluss Ausgänge
1 Leitungseinführung, getrennte Ausführung
2 Leitungseinführung, Kompakt-Ausführung
3 Klemme S für Abschirmung
• Öffnen Sie den Gehäusedeckel
• Schieben Sie die konfektionierten Leitungen durch die Leitungseinführungen und schließen
Sie die benötigten Leiter an.
• Schließen Sie die Abschirmung an.
• Schließen Sie den Gehäusedeckel.
INFORMATION!
Achten Sie darauf, dass die Gehäusedichtung korrekt angebracht sowie sauber und
unbeschädigt ist.
