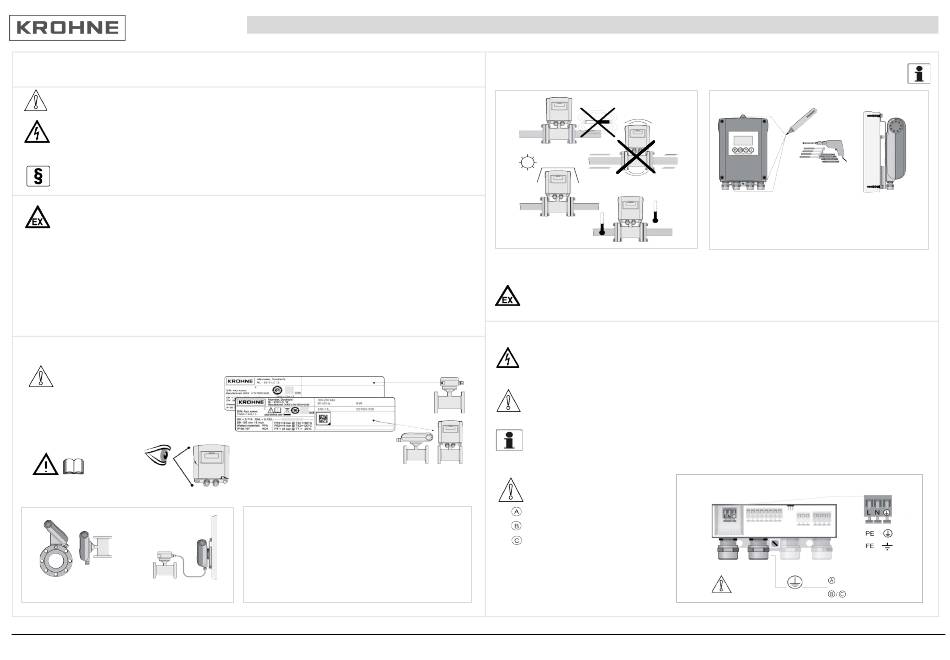

KROHNE IFC 100 Kurzanleitung

Quick Start

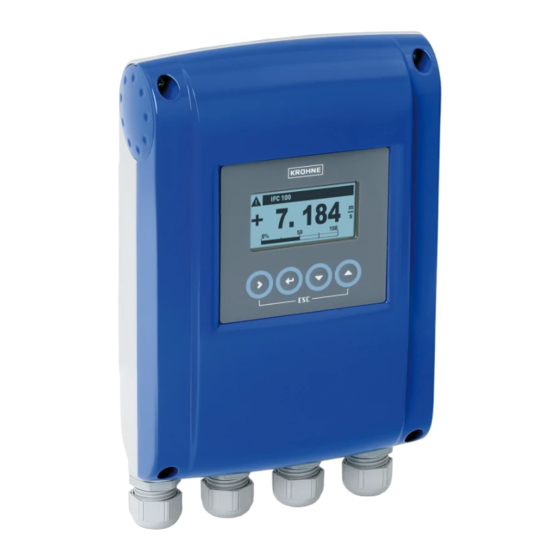

IFC 100
Messumformer für magnetisch-induktive Durchflussmessgeräte
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal vorgenommen werden.
Dieses Gerät erfüllt die Anforderungen der Niederspannungsrichtlinie. Die Geräte dürfen erst an die Energieversorgung
angeschlossen werden, wenn die Anweisungen im Handbuch gelesen wurden.
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und Korrosionsbeständigkeit
der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim Betreiber.
Beim Einsatz in explosionsgefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Die Geräte dürfen erst an
die Energieversorgung angeschlossen werden, wenn die Anweisungen in der Zusatzanleitung gelesen wurden.
Zu beachtende besondere Bedingungen
● Für die Umgebungs- und Prozesstemperaturen sowie die spezifischen Produktinformationen und elektrischen Daten
siehe Ex-Anleitung oder -Zertifikat.
● Der Feldspulenstromkreis darf nur an eine passive Bürde angeschlossen werden.
Ex ► Baumusterprüfbescheinigung: FTZU_15 ATEX 0036 X / IECEx FTZU 15.0010 X
Allgemein
Prüfen Sie anhand des Typenschilds, ob das gelieferte
Gerät Ihrer Bestellung entspricht.
Maximale Umgebungs- und Prozesstemperaturen
hängen von der Ausführung (z. B.
Auskleidungswerkstoff, Nennweite), der
Temperatur- und Schutzklasse sowie der
maximalen Oberflächentemperatur des
Messwertaufnehmers ab.
Geräteausführung(en)
Kompakt-Ausführung Getrennte Ausführung
06/2022 - 4009435501 - IFC 100 R09 de
Typenschild des Geräts (Beispiel)
Auf Schäden prüfen
Bei einer Ex-Ausführung (sofern zutreffend) die Ex-Daten auf dem
Typenschild prüfen
Transport
- Keine speziellen Vorgaben
- Verwenden Sie die zum Transport an den Montageort die
Originalverpackung des Geräts.
Zur Ersteinrichtung empfehlen wir Ihnen dringend, zusätzlich im entsprechenden Handbuch nachzulesen!
1 Installation
Allgemeine Installationsanforderungen
Vibrationen / Elektromagnetische Felder vermeiden
Sonnenschutz verwenden / Prüfen Sie die Spezifikationen für Messstoff und Umgebungstemperatur
Vermeiden Sie die Gefahr einer Entzündung durch elektrostatische Aufladung. Verwenden Sie das Gerät nicht in
Bereichen mit Prozessen, die hohe Ladungen erzeugen, mit mechanischer Reibung und Schneidprozessen, in der
Nähe von elektrostatischen Lackieranlagen (Sprühen von Elektronen), mit Freisetzung von luftgetragenen Pulver-
oder Staubpartikeln (druckbeaufschlagte Systeme).
2 Elektrischer Anschluss
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung durchgeführt
werden. Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten! Beachten Sie die nationalen
Vorschriften für elektrische Installationen!
Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen.
Die örtlich geltenden Gesundheits- und Arbeitsschutzvorschriften müssen ausnahmslos eingehalten werden.
Sämtliche Arbeiten am elektrischen Teil des Messgeräts dürfen nur von entsprechend ausgebildeten Fachkräften
ausgeführt werden.
Für weitere Informationen zu Anschlussoptionen siehe Handbuch. und die Signal- und Feldstromleitung
konfektionieren
Elektrische Anschlüsse des Messumformers
100...230 VAC (-15% / +10%), 7 VA
24 VDC (-55% / +30%), 4 W
24 VAC/DC (AC: -15% / +10%; DC: -25%
/ +30%) 7 VA oder 4 W
1
Für die spezifischen Einbaubedingungen siehe
Dokumentation des Messwertaufnehmers.
Wand-montage
Montage des Feldgehäuses, getrennte Ausführung
Spannungsversorgung - Erdung
PE N L
(FE) (L-) (L+)
2
