ELEKTRISCHE ANSCHLÜSSE
4

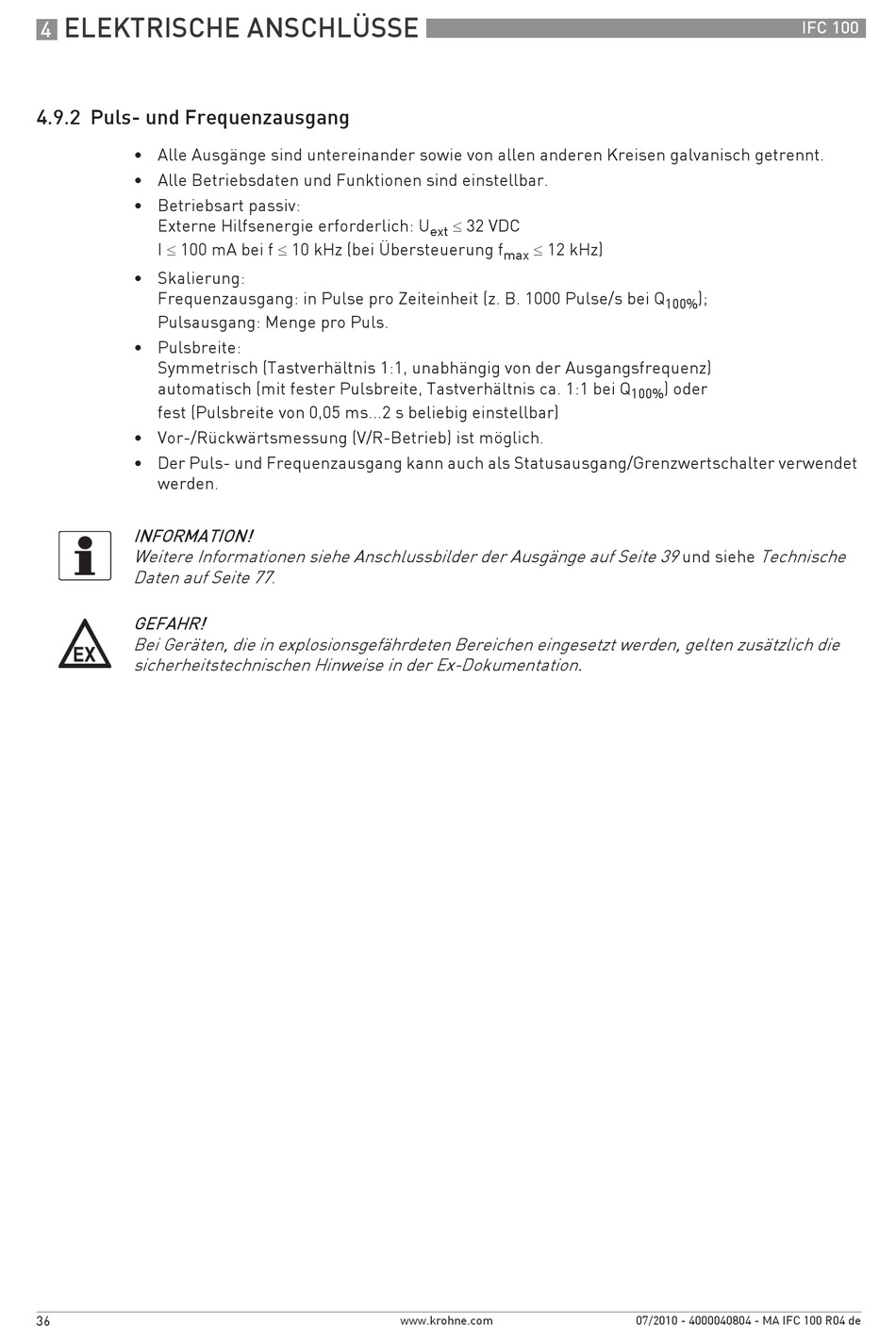

4.9.2 Puls- und Frequenzausgang

• Alle Ausgänge sind untereinander sowie von allen anderen Kreisen galvanisch getrennt.
• Alle Betriebsdaten und Funktionen sind einstellbar.
• Betriebsart passiv:
Externe Hilfsenergie erforderlich: U
I ≤ 100 mA bei f ≤ 10 kHz (bei Übersteuerung f
• Skalierung:
Frequenzausgang: in Pulse pro Zeiteinheit (z. B. 1000 Pulse/s bei Q
Pulsausgang: Menge pro Puls.
• Pulsbreite:
Symmetrisch (Tastverhältnis 1:1, unabhängig von der Ausgangsfrequenz)
automatisch (mit fester Pulsbreite, Tastverhältnis ca. 1:1 bei Q
fest (Pulsbreite von 0,05 ms...2 s beliebig einstellbar)
• Vor-/Rückwärtsmessung (V/R-Betrieb) ist möglich.
• Der Puls- und Frequenzausgang kann auch als Statusausgang/Grenzwertschalter verwendet
werden.
INFORMATION!
Weitere Informationen siehe Anschlussbilder der Ausgänge auf Seite 39
Daten auf Seite 77
GEFAHR!
Bei Geräten, die in explosionsgefährdeten Bereichen eingesetzt werden, gelten zusätzlich die
sicherheitstechnischen Hinweise in der Ex-Dokumentation.
36
ext
.
www.krohne.com
≤ 32 VDC
≤ 12 kHz)
max
);
100%
) oder
100%
Technische
und siehe
07/2010 - 4000040804 - MA IFC 100 R04 de
IFC 100
