IFC 100
3.5 Montage Kompakt-Ausführung
INFORMATION!
Der Messumformer ist direkt auf den Messwertaufnehmer montiert. Für die Installation des
Messgeräts beachten sie die Angaben in der mitgelieferten Produktdokumentation des
Messwertaufnehmers.
3.6 Montage Wandgehäuse, getrennte Ausführung
INFORMATION!
Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie
Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und
Sicherheitsvorschriften.

3.6.1 Wandmontage

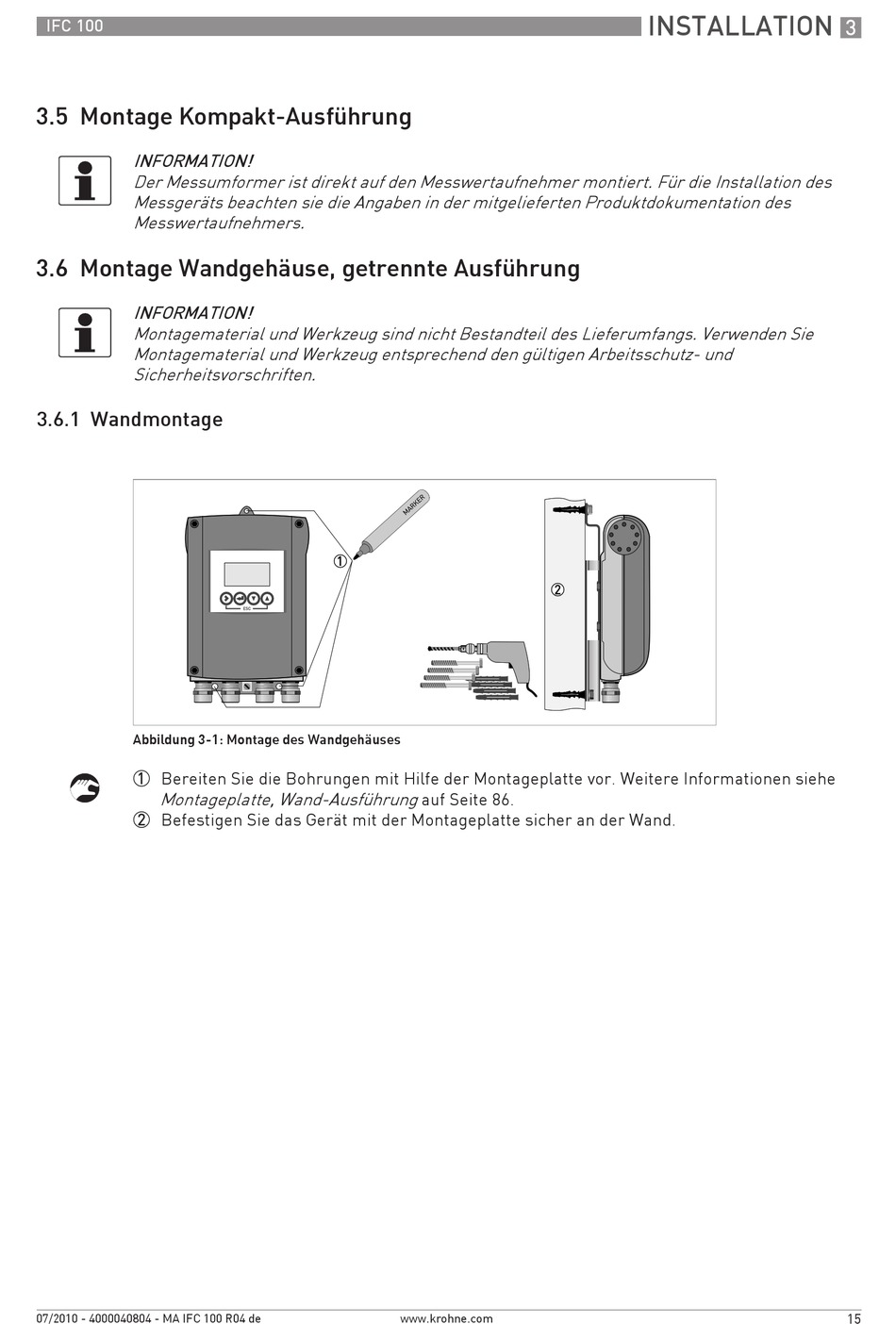

Abbildung 3-1: Montage des Wandgehäuses
1 Bereiten Sie die Bohrungen mit Hilfe der Montageplatte vor. Weitere Informationen siehe
Montageplatte, Wand-Ausführung
2 Befestigen Sie das Gerät mit der Montageplatte sicher an der Wand.
07/2010 - 4000040804 - MA IFC 100 R04 de
auf Seite 86.
www.krohne.com
INSTALLATION
3
15
