ELEKTRISCHE ANSCHLÜSSE
4
®

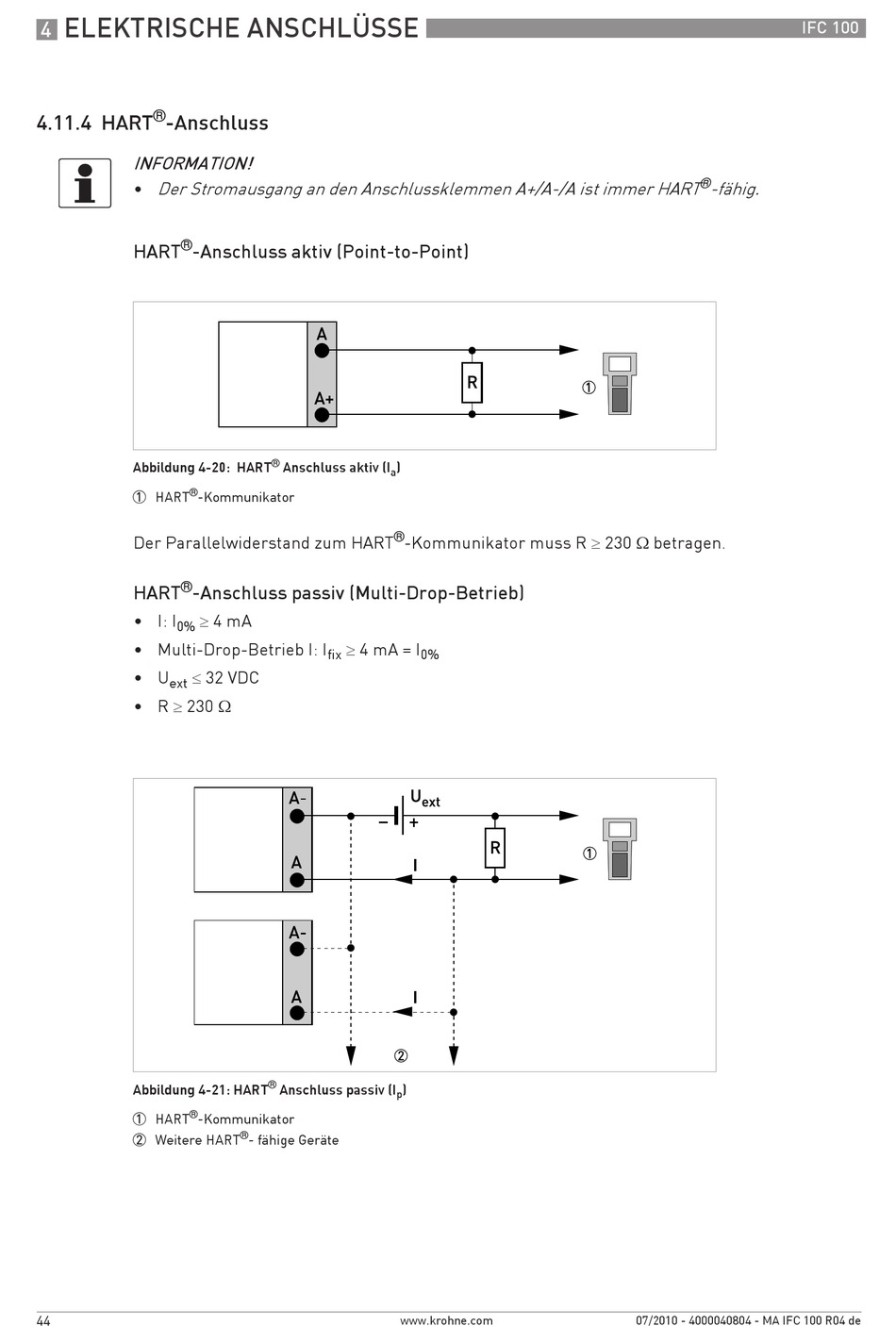

4.11.4 HART -Anschluss
INFORMATION!
Der Stromausgang an den Anschlussklemmen A+/A-/A ist immer HART
•
®
HART -Anschluss aktiv (Point-to-Point)
Abbildung 4-20: HART
®
1 HART -Kommunikator
Der Parallelwiderstand zum HART
®
HART -Anschluss passiv (Multi-Drop-Betrieb)
≥ 4 mA
• I: I
0%
• Multi-Drop-Betrieb I: I
≤ 32 VDC
• U
ext
• R ≥ 230 Ω
Abbildung 4-21: HART
®
1 HART -Kommunikator
2 Weitere HART
44
®
Anschluss aktiv (I )
a
® -Kommunikator muss R ≥ 230 Ω betragen.
≥ 4 mA = I
fix
®
Anschluss passiv (I )
p
®
- fähige Geräte
www.krohne.com
0%
IFC 100
®
-fähig.
07/2010 - 4000040804 - MA IFC 100 R04 de
