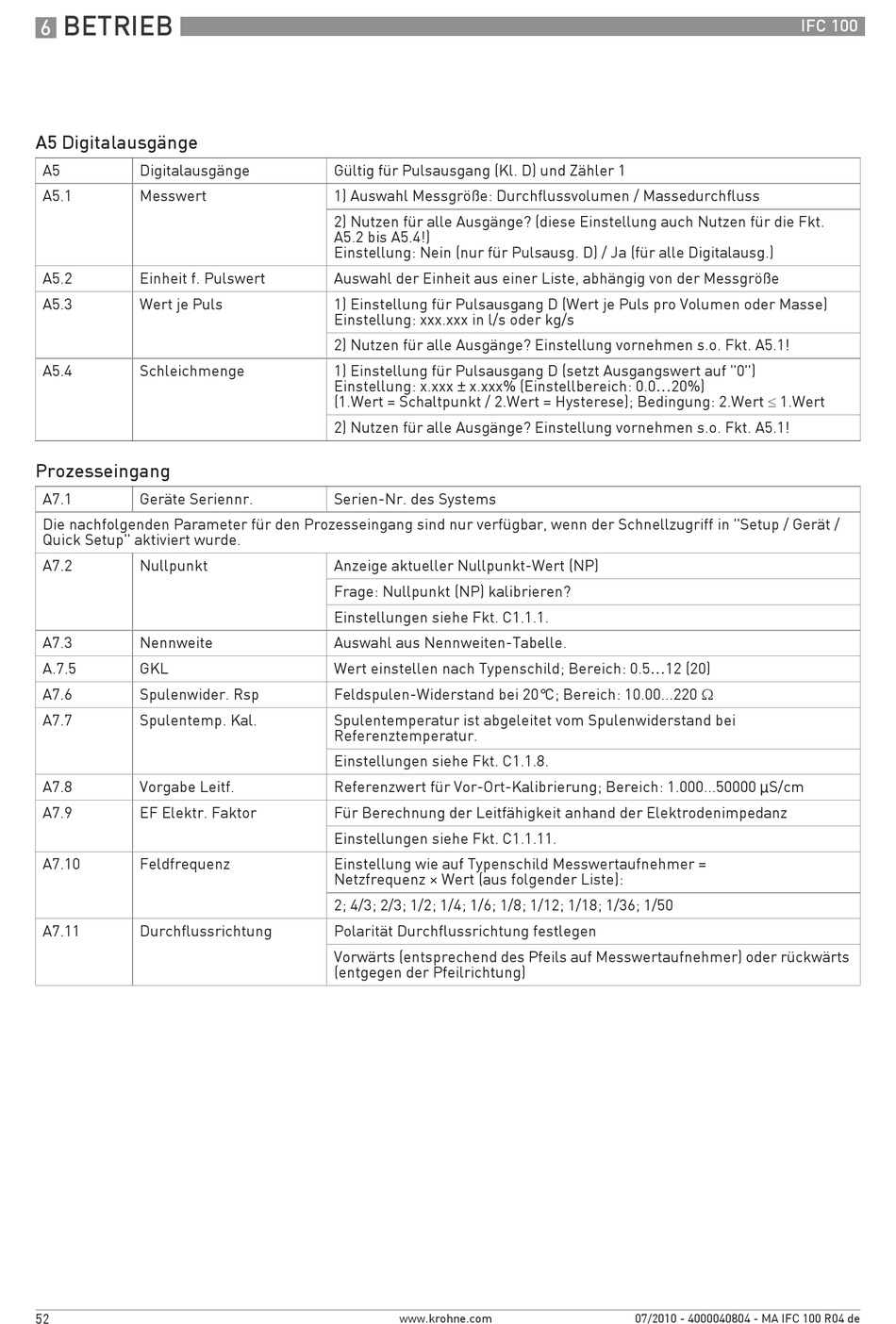

KROHNE IFC 100 Converter Handbuch Seite 52

BETRIEB
6
A5 Digitalausgänge
A5 Digitalausgänge
A5.1 Messwert
A5.2 Einheit f. Pulswert
A5.3 Wert je Puls
A5.4 Schleichmenge
Prozesseingang
A7.1 Geräte Seriennr.
Die nachfolgenden Parameter für den Prozesseingang sind nur verfügbar, wenn der Schnellzugriff in "Setup / Gerät /
Quick Setup" aktiviert wurde.
A7.2 Nullpunkt
A7.3 Nennweite
A.7.5 GKL
A7.6 Spulenwider. Rsp
A7.7 Spulentemp. Kal.
A7.8 Vorgabe Leitf.
A7.9 EF Elektr. Faktor
A7.10 Feldfrequenz
A7.11 Durchflussrichtung
52
Gültig für Pulsausgang (Kl. D) und Zähler 1
1) Auswahl Messgröße: Durchflussvolumen / Massedurchfluss
2) Nutzen für alle Ausgänge? (diese Einstellung auch Nutzen für die Fkt.
A5.2 bis A5.4!)
Einstellung: Nein (nur für Pulsausg. D) / Ja (für alle Digitalausg.)
Auswahl der Einheit aus einer Liste, abhängig von der Messgröße
1) Einstellung für Pulsausgang D (Wert je Puls pro Volumen oder Masse)
Einstellung: xxx.xxx in l/s oder kg/s
2) Nutzen für alle Ausgänge? Einstellung vornehmen s.o. Fkt. A5.1!
1) Einstellung für Pulsausgang D (setzt Ausgangswert auf "0")
Einstellung: x.xxx ± x.xxx% (Einstellbereich: 0.0...20%)
(1.Wert = Schaltpunkt / 2.Wert = Hysterese); Bedingung: 2.Wert ≤ 1.Wert
2) Nutzen für alle Ausgänge? Einstellung vornehmen s.o. Fkt. A5.1!
Serien-Nr. des Systems
Anzeige aktueller Nullpunkt-Wert (NP)
Frage: Nullpunkt (NP) kalibrieren?
Einstellungen siehe Fkt. C1.1.1.
Auswahl aus Nennweiten-Tabelle.
Wert einstellen nach Typenschild; Bereich: 0.5...12 (20)
Feldspulen-Widerstand bei 20°C; Bereich: 10.00...220 Ω
Spulentemperatur ist abgeleitet vom Spulenwiderstand bei
Referenztemperatur.
Einstellungen siehe Fkt. C1.1.8.
Referenzwert für Vor-Ort-Kalibrierung; Bereich: 1.000...50000 µS/cm
Für Berechnung der Leitfähigkeit anhand der Elektrodenimpedanz
Einstellungen siehe Fkt. C1.1.11.
Einstellung wie auf Typenschild Messwertaufnehmer =
Netzfrequenz × Wert (aus folgender Liste):
2; 4/3; 2/3; 1/2; 1/4; 1/6; 1/8; 1/12; 1/18; 1/36; 1/50
Polarität Durchflussrichtung festlegen
Vorwärts (entsprechend des Pfeils auf Messwertaufnehmer) oder rückwärts
(entgegen der Pfeilrichtung)
