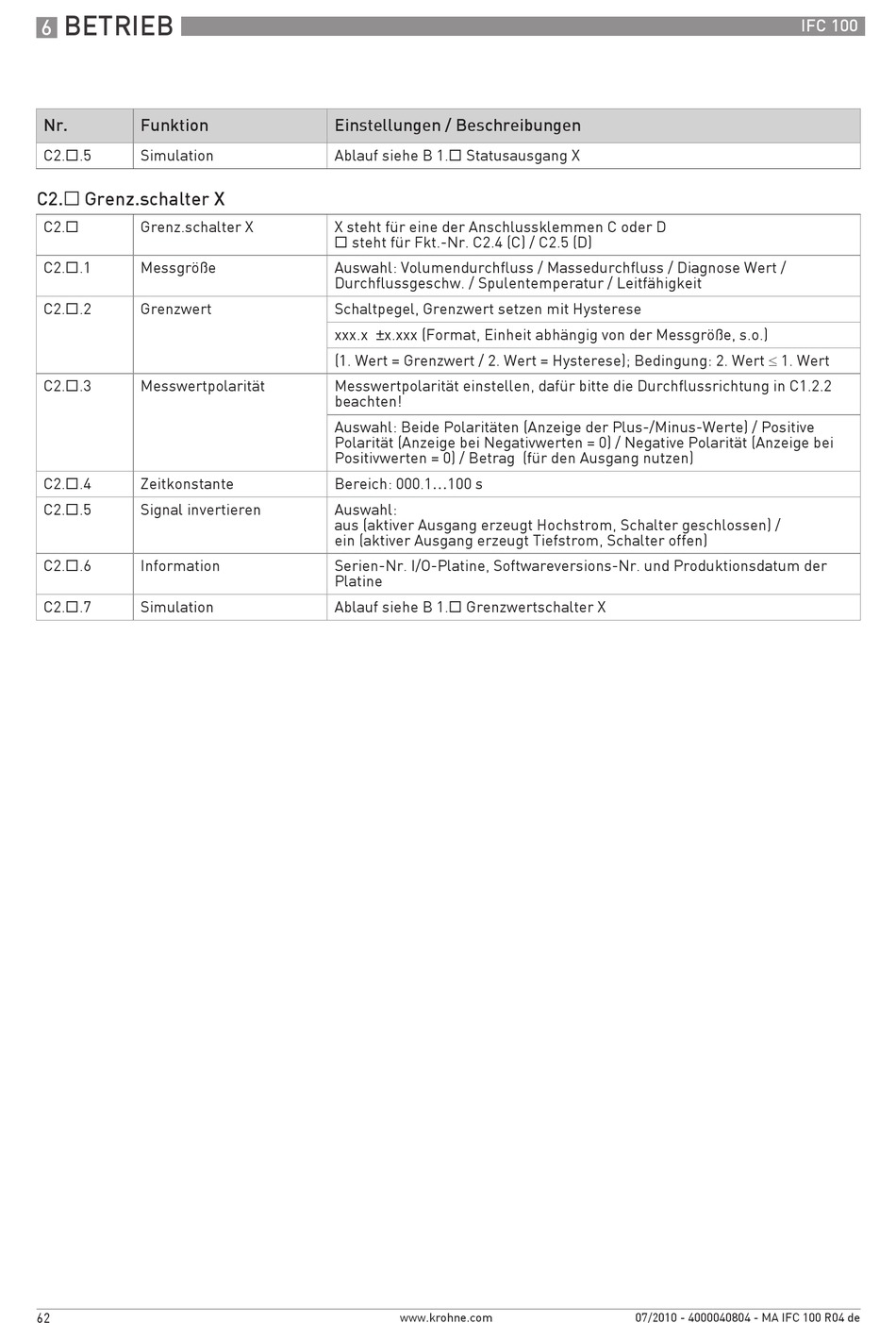

KROHNE IFC 100 Converter Handbuch Seite 62

BETRIEB
6
Nr. Funktion
C2. .5 Simulation
C2. Grenz.schalter X
C2. Grenz.schalter X
C2. .1 Messgröße
C2. .2 Grenzwert
C2. .3 Messwertpolarität
C2. .4 Zeitkonstante
C2. .5 Signal invertieren
C2. .6 Information
C2. .7 Simulation
62
Einstellungen / Beschreibungen
Ablauf siehe B 1. Statusausgang X
X steht für eine der Anschlussklemmen C oder D
steht für Fkt.-Nr. C2.4 (C) / C2.5 (D)
Auswahl: Volumendurchfluss / Massedurchfluss / Diagnose Wert /
Durchflussgeschw. / Spulentemperatur / Leitfähigkeit
Schaltpegel, Grenzwert setzen mit Hysterese
xxx.x ±x.xxx (Format, Einheit abhängig von der Messgröße, s.o.)
(1. Wert = Grenzwert / 2. Wert = Hysterese); Bedingung: 2. Wert ≤ 1. Wert
Messwertpolarität einstellen, dafür bitte die Durchflussrichtung in C1.2.2
beachten!
Auswahl: Beide Polaritäten (Anzeige der Plus-/Minus-Werte) / Positive
Polarität (Anzeige bei Negativwerten = 0) / Negative Polarität (Anzeige bei
Positivwerten = 0) / Betrag (für den Ausgang nutzen)
Bereich: 000.1...100 s
Auswahl:
aus (aktiver Ausgang erzeugt Hochstrom, Schalter geschlossen) /
ein (aktiver Ausgang erzeugt Tiefstrom, Schalter offen)
Serien-Nr. I/O-Platine, Softwareversions-Nr. und Produktionsdatum der
Platine
Ablauf siehe B 1. Grenzwertschalter X
