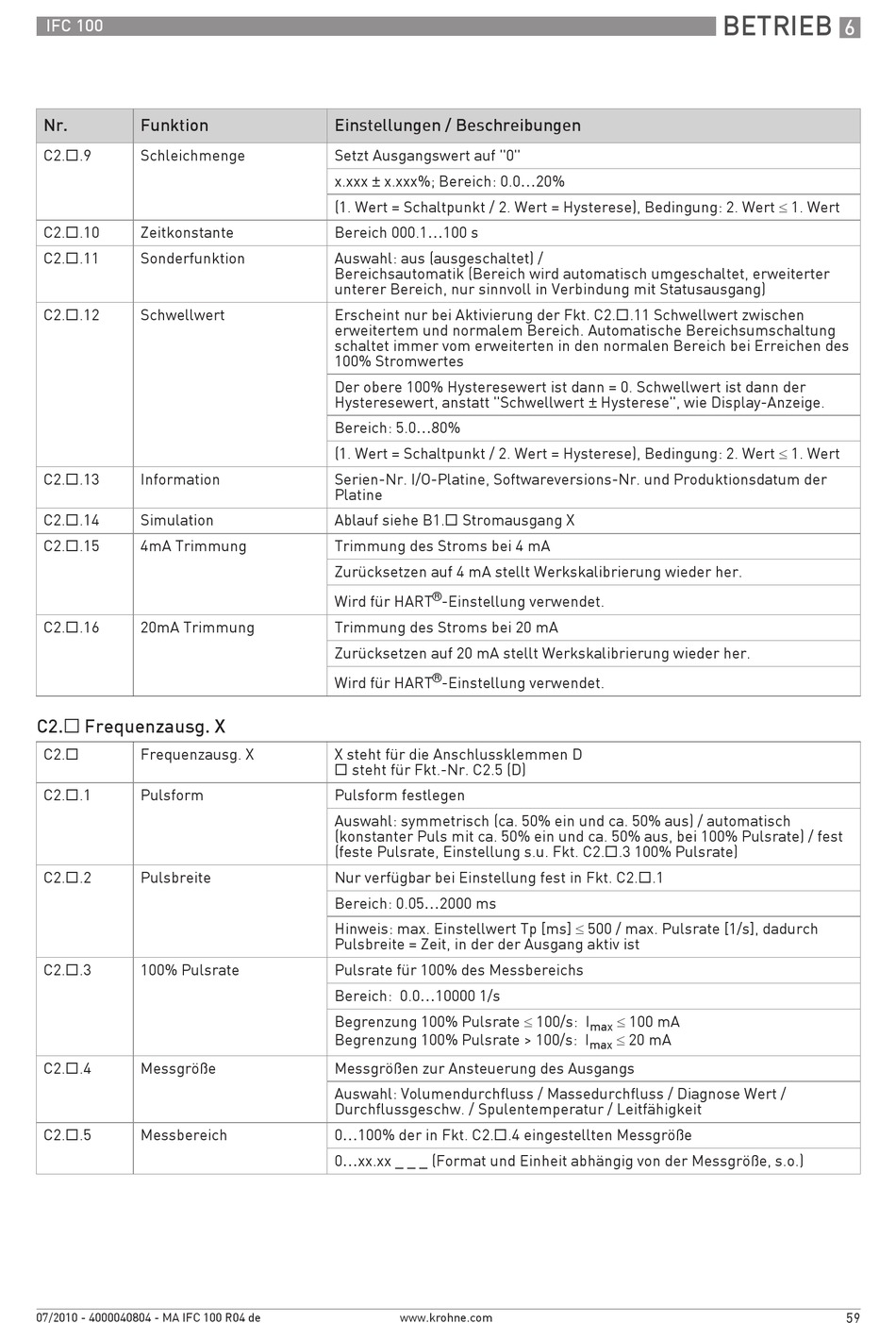

IFC 100
Nr.
Funktion
C2. .9
Schleichmenge
C2. .10
Zeitkonstante
C2. .11
Sonderfunktion
C2. .12
Schwellwert
C2. .13
Information
C2. .14
Simulation
C2. .15
4mA Trimmung
C2. .16
20mA Trimmung
C2.
Frequenzausg. X
C2.
Frequenzausg. X
C2. .1
Pulsform
C2. .2
Pulsbreite
C2. .3
100% Pulsrate
C2. .4
Messgröße
C2. .5
Messbereich
07/2010 - 4000040804 - MA IFC 100 R04 de
Einstellungen / Beschreibungen
Setzt Ausgangswert auf "0"
x.xxx ± x.xxx%; Bereich: 0.0...20%
(1. Wert = Schaltpunkt / 2. Wert = Hysterese), Bedingung: 2. Wert ≤ 1. Wert
Bereich 000.1...100 s
Auswahl: aus (ausgeschaltet) /
Bereichsautomatik (Bereich wird automatisch umgeschaltet, erweiterter
unterer Bereich, nur sinnvoll in Verbindung mit Statusausgang)
Erscheint nur bei Aktivierung der Fkt. C2. .11 Schwellwert zwischen
erweitertem und normalem Bereich. Automatische Bereichsumschaltung
schaltet immer vom erweiterten in den normalen Bereich bei Erreichen des
100% Stromwertes
Der obere 100% Hysteresewert ist dann = 0. Schwellwert ist dann der
Hysteresewert, anstatt "Schwellwert ± Hysterese", wie Display-Anzeige.
Bereich: 5.0...80%
(1. Wert = Schaltpunkt / 2. Wert = Hysterese), Bedingung: 2. Wert ≤ 1. Wert
Serien-Nr. I/O-Platine, Softwareversions-Nr. und Produktionsdatum der
Platine
Ablauf siehe B1.
Stromausgang X
Trimmung des Stroms bei 4 mA
Zurücksetzen auf 4 mA stellt Werkskalibrierung wieder her.
®
Wird für HART
-Einstellung verwendet.
Trimmung des Stroms bei 20 mA
Zurücksetzen auf 20 mA stellt Werkskalibrierung wieder her.
®
Wird für HART
-Einstellung verwendet.
X steht für die Anschlussklemmen D
steht für Fkt.-Nr. C2.5 (D)
Pulsform festlegen
Auswahl: symmetrisch (ca. 50% ein und ca. 50% aus) / automatisch
(konstanter Puls mit ca. 50% ein und ca. 50% aus, bei 100% Pulsrate) / fest
(feste Pulsrate, Einstellung s.u. Fkt. C2. .3 100% Pulsrate)
Nur verfügbar bei Einstellung fest in Fkt. C2. .1
Bereich: 0.05...2000 ms
Hinweis: max. Einstellwert Tp [ms] ≤ 500 / max. Pulsrate [1/s], dadurch
Pulsbreite = Zeit, in der der Ausgang aktiv ist
Pulsrate für 100% des Messbereichs
Bereich: 0.0...10000 1/s
Begrenzung 100% Pulsrate ≤ 100/s: I
Begrenzung 100% Pulsrate > 100/s: I
Messgrößen zur Ansteuerung des Ausgangs
Auswahl: Volumendurchfluss / Massedurchfluss / Diagnose Wert /
Durchflussgeschw. / Spulentemperatur / Leitfähigkeit
0...100% der in Fkt. C2. .4 eingestellten Messgröße
0...xx.xx _ _ _ (Format und Einheit abhängig von der Messgröße, s.o.)
www.krohne.com
BETRIEB
≤ 100 mA
max
≤ 20 mA
max
6
59
