ELEKTRISCHE ANSCHLÜSSE
4

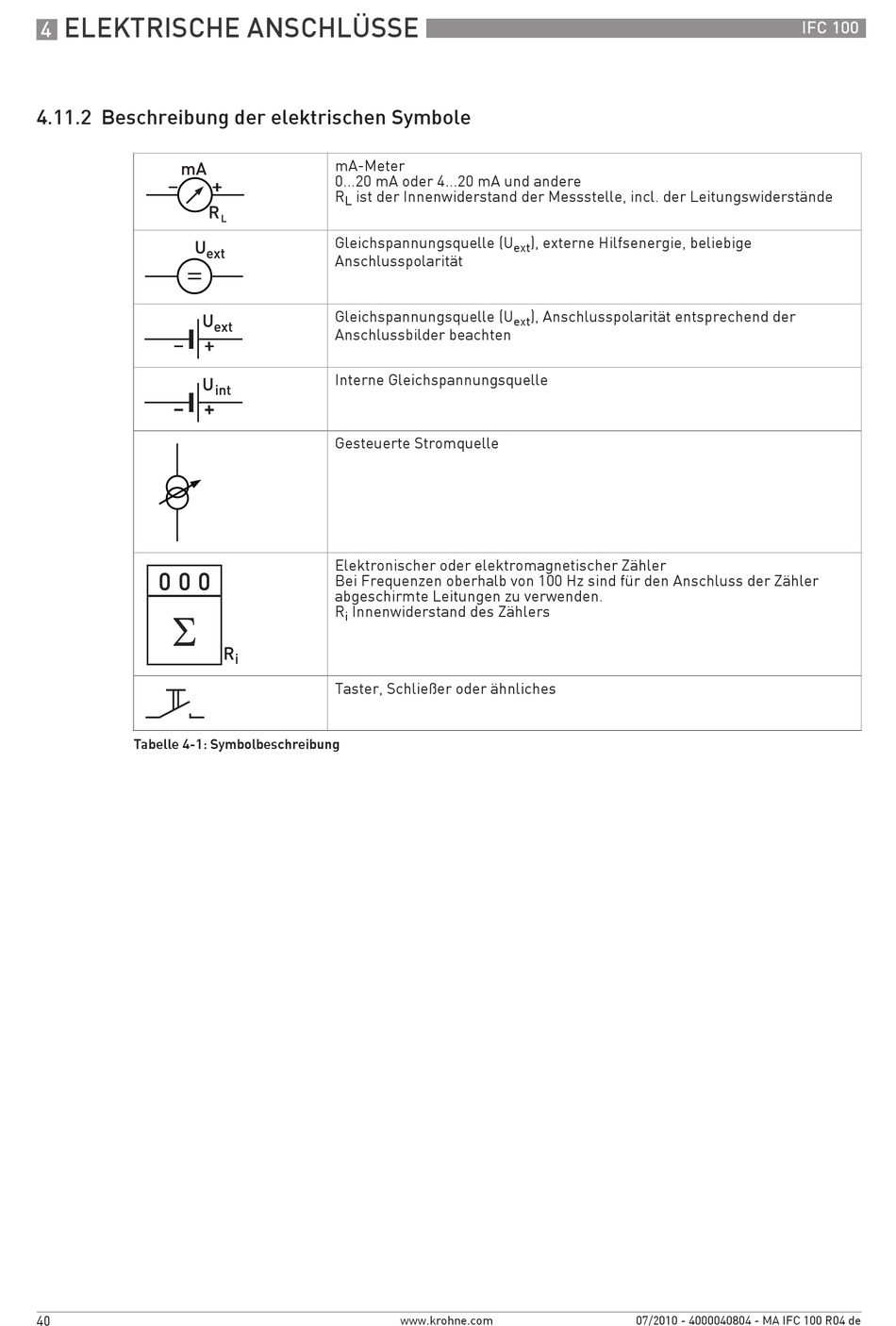

4.11.2 Beschreibung der elektrischen Symbole

Tabelle 4-1: Symbolbeschreibung
40
mA-Meter
0...20 mA oder 4...20 mA und andere
R ist der Innenwiderstand der Messstelle, incl. der Leitungswiderstände
L
Gleichspannungsquelle (U
Anschlusspolarität
Gleichspannungsquelle (U
Anschlussbilder beachten
Interne Gleichspannungsquelle
Gesteuerte Stromquelle
Elektronischer oder elektromagnetischer Zähler
Bei Frequenzen oberhalb von 100 Hz sind für den Anschluss der Zähler
abgeschirmte Leitungen zu verwenden.
R Innenwiderstand des Zählers
i
Taster, Schließer oder ähnliches
www.krohne.com
), externe Hilfsenergie, beliebige
ext
), Anschlusspolarität entsprechend der
ext
07/2010 - 4000040804 - MA IFC 100 R04 de
IFC 100
