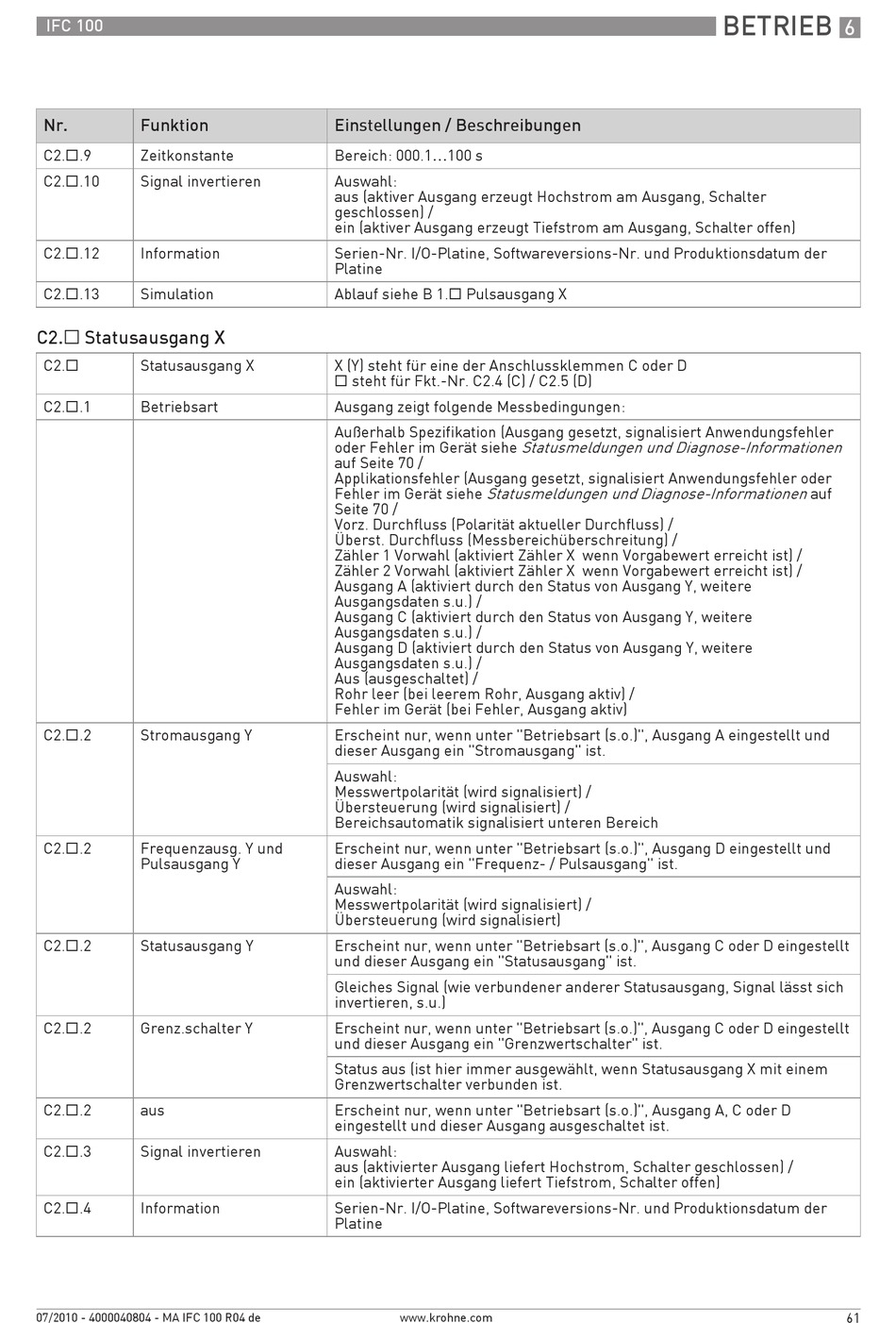

KROHNE IFC 100 Converter Handbuch Seite 61

IFC 100
Nr. Funktion
C2. .9 Zeitkonstante
C2. .10 Signal invertieren
C2. .12 Information
C2. .13 Simulation
C2. Statusausgang X
C2. Statusausgang X
C2. .1 Betriebsart
C2. .2 Stromausgang Y
C2. .2 Frequenzausg. Y und
Pulsausgang Y
C2. .2 Statusausgang Y
C2. .2 Grenz.schalter Y
C2. .2 aus
C2. .3 Signal invertieren
C2. .4 Information
07/2010 - 4000040804 - MA IFC 100 R04 de
Einstellungen / Beschreibungen
Bereich: 000.1...100 s
Auswahl:
aus (aktiver Ausgang erzeugt Hochstrom am Ausgang, Schalter
geschlossen) /
ein (aktiver Ausgang erzeugt Tiefstrom am Ausgang, Schalter offen)
Serien-Nr. I/O-Platine, Softwareversions-Nr. und Produktionsdatum der
Platine
Ablauf siehe B 1. Pulsausgang X
X (Y) steht für eine der Anschlussklemmen C oder D
steht für Fkt.-Nr. C2.4 (C) / C2.5 (D)
Ausgang zeigt folgende Messbedingungen:
Außerhalb Spezifikation (Ausgang gesetzt, signalisiert Anwendungsfehler
oder Fehler im Gerät siehe
auf Seite 70 /
Applikationsfehler (Ausgang gesetzt, signalisiert Anwendungsfehler oder
Statusmeldungen und Diagnose-Informationen
Fehler im Gerät siehe
Seite 70 /
Vorz. Durchfluss (Polarität aktueller Durchfluss) /
Überst. Durchfluss (Messbereichüberschreitung) /
Zähler 1 Vorwahl (aktiviert Zähler X wenn Vorgabewert erreicht ist) /
Zähler 2 Vorwahl (aktiviert Zähler X wenn Vorgabewert erreicht ist) /
Ausgang A (aktiviert durch den Status von Ausgang Y, weitere
Ausgangsdaten s.u.) /
Ausgang C (aktiviert durch den Status von Ausgang Y, weitere
Ausgangsdaten s.u.) /
Ausgang D (aktiviert durch den Status von Ausgang Y, weitere
Ausgangsdaten s.u.) /
Aus (ausgeschaltet) /
Rohr leer (bei leerem Rohr, Ausgang aktiv) /
Fehler im Gerät (bei Fehler, Ausgang aktiv)
Erscheint nur, wenn unter "Betriebsart (s.o.)", Ausgang A eingestellt und
dieser Ausgang ein "Stromausgang" ist.
Auswahl:
Messwertpolarität (wird signalisiert) /
Übersteuerung (wird signalisiert) /
Bereichsautomatik signalisiert unteren Bereich
Erscheint nur, wenn unter "Betriebsart (s.o.)", Ausgang D eingestellt und
dieser Ausgang ein "Frequenz- / Pulsausgang" ist.
Auswahl:
Messwertpolarität (wird signalisiert) /
Übersteuerung (wird signalisiert)
Erscheint nur, wenn unter "Betriebsart (s.o.)", Ausgang C oder D eingestellt
und dieser Ausgang ein "Statusausgang" ist.
Gleiches Signal (wie verbundener anderer Statusausgang, Signal lässt sich
invertieren, s.u.)
Erscheint nur, wenn unter "Betriebsart (s.o.)", Ausgang C oder D eingestellt
und dieser Ausgang ein "Grenzwertschalter" ist.
Status aus (ist hier immer ausgewählt, wenn Statusausgang X mit einem
Grenzwertschalter verbunden ist.
Erscheint nur, wenn unter "Betriebsart (s.o.)", Ausgang A, C oder D
eingestellt und dieser Ausgang ausgeschaltet ist.
Auswahl:
aus (aktivierter Ausgang liefert Hochstrom, Schalter geschlossen) /
ein (aktivierter Ausgang liefert Tiefstrom, Schalter offen)
Serien-Nr. I/O-Platine, Softwareversions-Nr. und Produktionsdatum der
Platine
