ELEKTRISCHE ANSCHLÜSSE
4
4.5.1 Signal- und Feldstromleitung an Messumformer anschließen, getrennte
Ausführung
INFORMATION!
Die Kompakt-Ausführung wird ab Werk vormontiert ausgeliefert.
Gehäuse öffnen

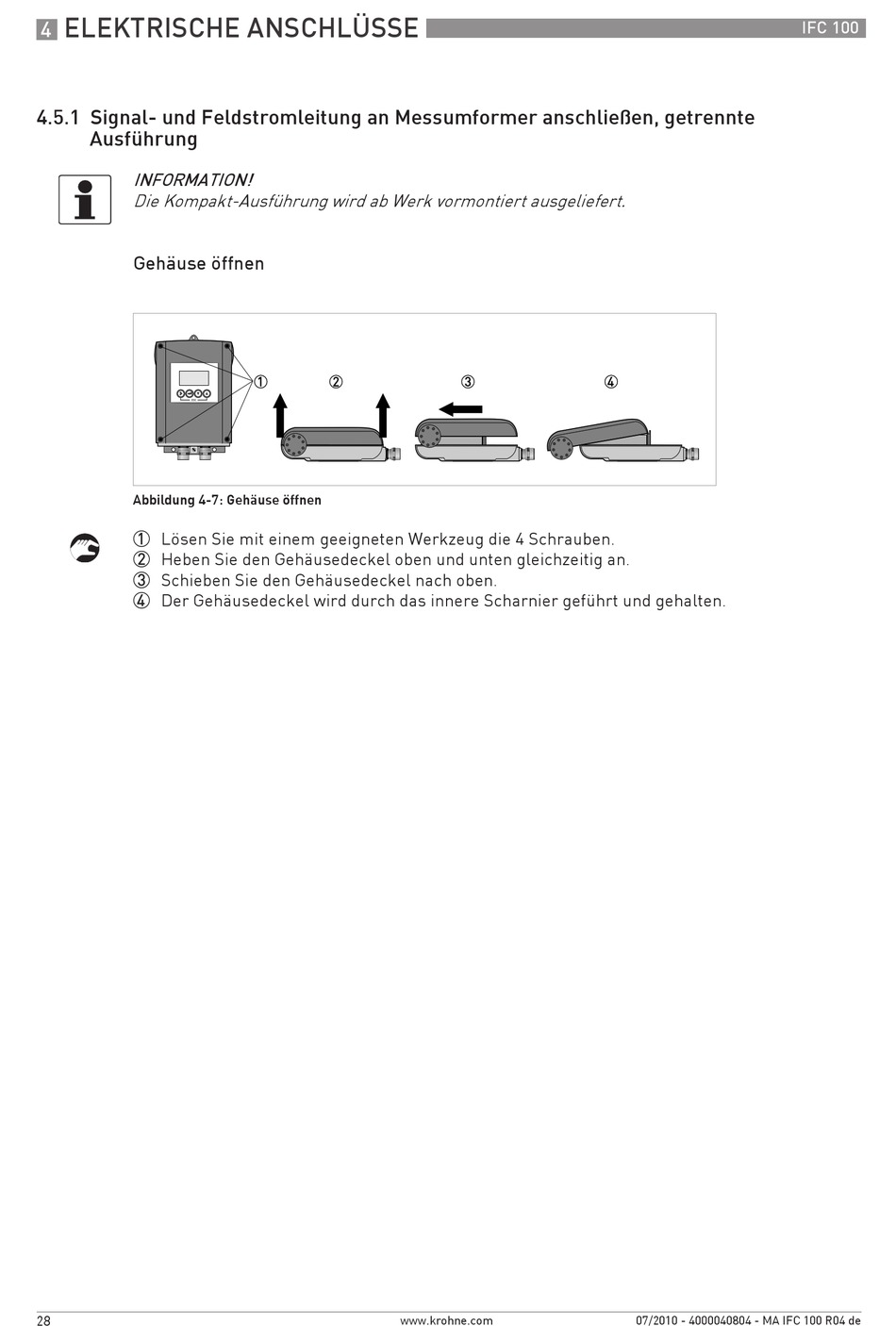

Abbildung 4-7: Gehäuse öffnen
1 Lösen Sie mit einem geeigneten Werkzeug die 4 Schrauben.
2 Heben Sie den Gehäusedeckel oben und unten gleichzeitig an.
3 Schieben Sie den Gehäusedeckel nach oben.
4 Der Gehäusedeckel wird durch das innere Scharnier geführt und gehalten.
