TECHNISCHE DATEN

8

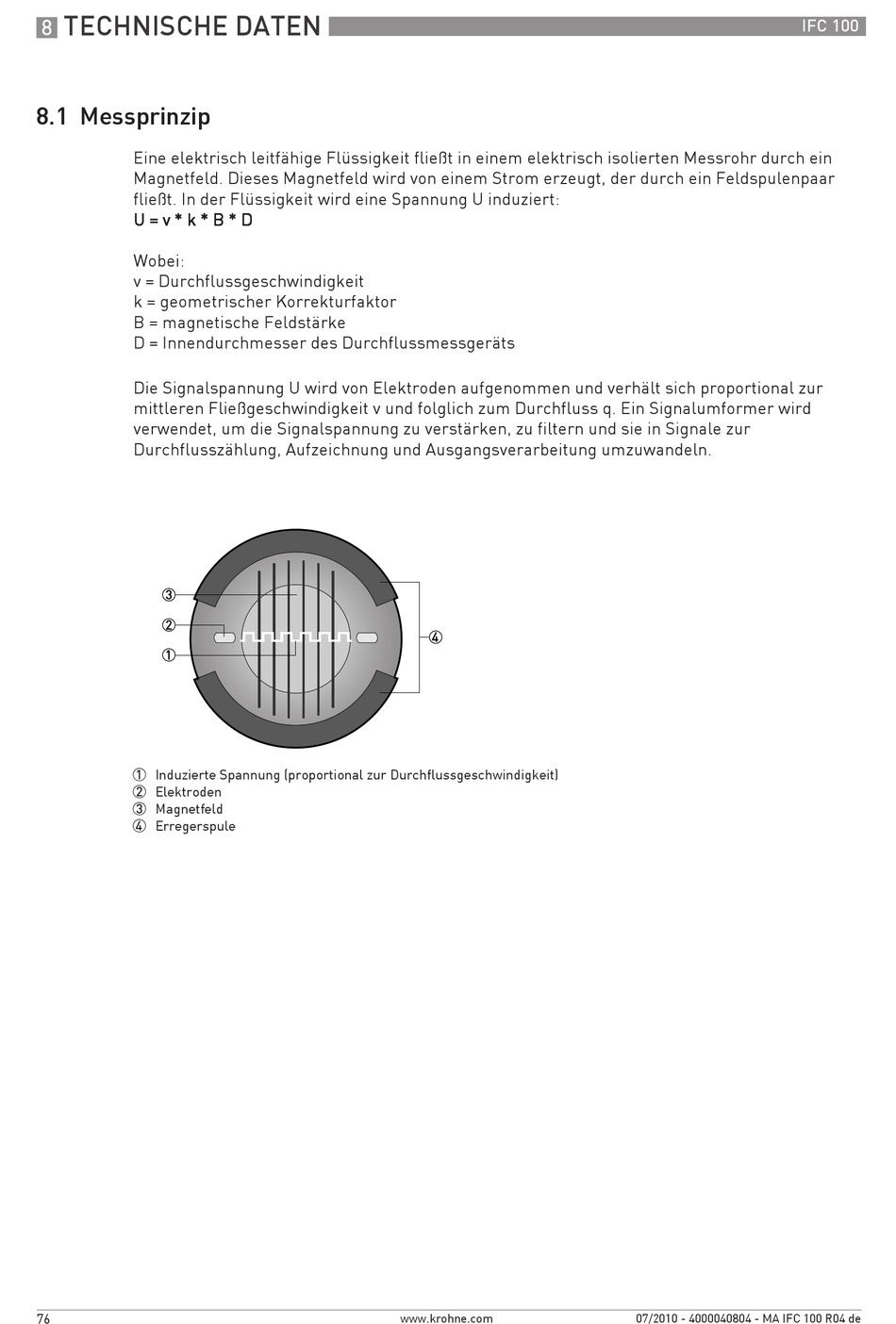

8.1 Messprinzip

Eine elektrisch leitfähige Flüssigkeit fließt in einem elektrisch isolierten Messrohr durch ein
Magnetfeld. Dieses Magnetfeld wird von einem Strom erzeugt, der durch ein Feldspulenpaar
fließt. In der Flüssigkeit wird eine Spannung U induziert:
U = v * k * B * D U = v * k * B * D U = v * k * B * D U = v * k * B * D
Wobei:
v = Durchflussgeschwindigkeit
k = geometrischer Korrekturfaktor
B = magnetische Feldstärke
D = Innendurchmesser des Durchflussmessgeräts
Die Signalspannung U wird von Elektroden aufgenommen und verhält sich proportional zur
mittleren Fließgeschwindigkeit v und folglich zum Durchfluss q. Ein Signalumformer wird
verwendet, um die Signalspannung zu verstärken, zu filtern und sie in Signale zur
Durchflusszählung, Aufzeichnung und Ausgangsverarbeitung umzuwandeln.
1 Induzierte Spannung (proportional zur Durchflussgeschwindigkeit)
2 Elektroden
3 Magnetfeld
4 Erregerspule
