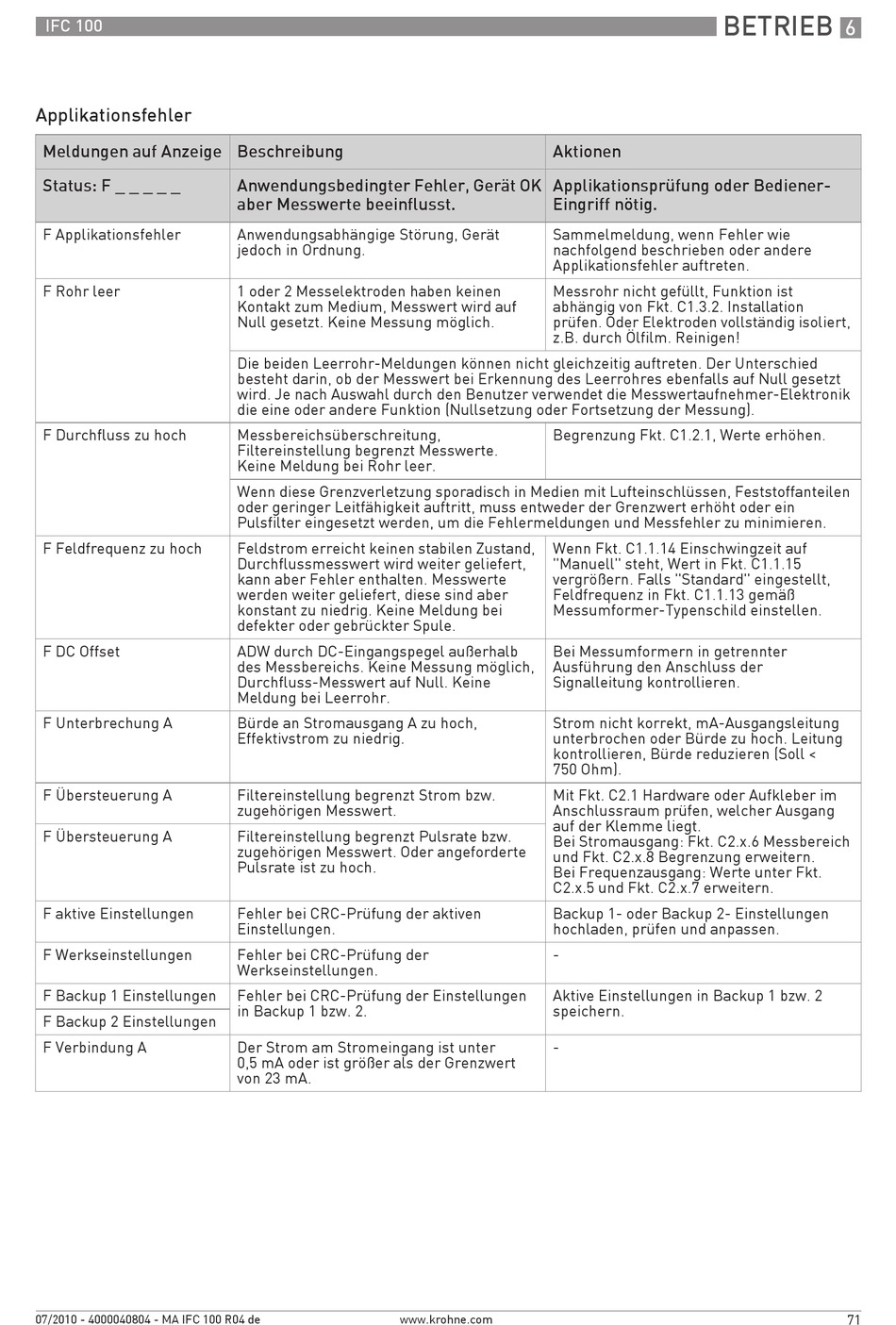

KROHNE IFC 100 Converter Handbuch Seite 71

IFC 100
Applikationsfehler
Meldungen auf Anzeige Beschreibung
Status: F _ _ _ _ _
F Applikationsfehler
F Rohr leer
F Durchfluss zu hoch
F Feldfrequenz zu hoch
F DC Offset
F Unterbrechung A
F Übersteuerung A
F Übersteuerung A
F aktive Einstellungen
F Werkseinstellungen
F Backup 1 Einstellungen
F Backup 2 Einstellungen
F Verbindung A
07/2010 - 4000040804 - MA IFC 100 R04 de
Anwendungsbedingter Fehler, Gerät OK
aber Messwerte beeinflusst.
Anwendungsabhängige Störung, Gerät
jedoch in Ordnung.
1 oder 2 Messelektroden haben keinen
Kontakt zum Medium, Messwert wird auf
Null gesetzt. Keine Messung möglich.
Die beiden Leerrohr-Meldungen können nicht gleichzeitig auftreten. Der Unterschied
besteht darin, ob der Messwert bei Erkennung des Leerrohres ebenfalls auf Null gesetzt
wird. Je nach Auswahl durch den Benutzer verwendet die Messwertaufnehmer-Elektronik
die eine oder andere Funktion (Nullsetzung oder Fortsetzung der Messung).
Messbereichsüberschreitung,
Filtereinstellung begrenzt Messwerte.
Keine Meldung bei Rohr leer.
Wenn diese Grenzverletzung sporadisch in Medien mit Lufteinschlüssen, Feststoffanteilen
oder geringer Leitfähigkeit auftritt, muss entweder der Grenzwert erhöht oder ein
Pulsfilter eingesetzt werden, um die Fehlermeldungen und Messfehler zu minimieren.
Feldstrom erreicht keinen stabilen Zustand,
Durchflussmesswert wird weiter geliefert,
kann aber Fehler enthalten. Messwerte
werden weiter geliefert, diese sind aber
konstant zu niedrig. Keine Meldung bei
defekter oder gebrückter Spule.
ADW durch DC-Eingangspegel außerhalb
des Messbereichs. Keine Messung möglich,
Durchfluss-Messwert auf Null. Keine
Meldung bei Leerrohr.
Bürde an Stromausgang A zu hoch,
Effektivstrom zu niedrig.
Filtereinstellung begrenzt Strom bzw.
zugehörigen Messwert.
Filtereinstellung begrenzt Pulsrate bzw.
zugehörigen Messwert. Oder angeforderte
Pulsrate ist zu hoch.
Fehler bei CRC-Prüfung der aktiven
Einstellungen.
Fehler bei CRC-Prüfung der
Werkseinstellungen.
Fehler bei CRC-Prüfung der Einstellungen
in Backup 1 bzw. 2.
Der Strom am Stromeingang ist unter
0,5 mA oder ist größer als der Grenzwert
von 23 mA.
www.krohne.com
Aktionen
Applikationsprüfung oder Bediener-
Eingriff nötig.
Sammelmeldung, wenn Fehler wie
nachfolgend beschrieben oder andere
Applikationsfehler auftreten.
Messrohr nicht gefüllt, Funktion ist
abhängig von Fkt. C1.3.2. Installation
prüfen. Oder Elektroden vollständig isoliert,
z.B. durch Ölfilm. Reinigen!
Begrenzung Fkt. C1.2.1, Werte erhöhen.
Wenn Fkt. C1.1.14 Einschwingzeit auf
"Manuell" steht, Wert in Fkt. C1.1.15
vergrößern. Falls "Standard" eingestellt,
Feldfrequenz in Fkt. C1.1.13 gemäß
Messumformer-Typenschild einstellen.
Bei Messumformern in getrennter
Ausführung den Anschluss der
Signalleitung kontrollieren.
Strom nicht korrekt, mA-Ausgangsleitung
unterbrochen oder Bürde zu hoch. Leitung
kontrollieren, Bürde reduzieren (Soll <
750 Ohm).
Mit Fkt. C2.1 Hardware oder Aufkleber im
Anschlussraum prüfen, welcher Ausgang
auf der Klemme liegt.
Bei Stromausgang: Fkt. C2.x.6 Messbereich
und Fkt. C2.x.8 Begrenzung erweitern.
Bei Frequenzausgang: Werte unter Fkt.
C2.x.5 und Fkt. C2.x.7 erweitern.
Backup 1- oder Backup 2- Einstellungen
hochladen, prüfen und anpassen.
-
Aktive Einstellungen in Backup 1 bzw. 2
speichern.
-
