5
MONTAGE
5.2.6

Austauschhalterung montieren

44 B E T R I E B S A N L E I T U N G | deTec2 Core HG

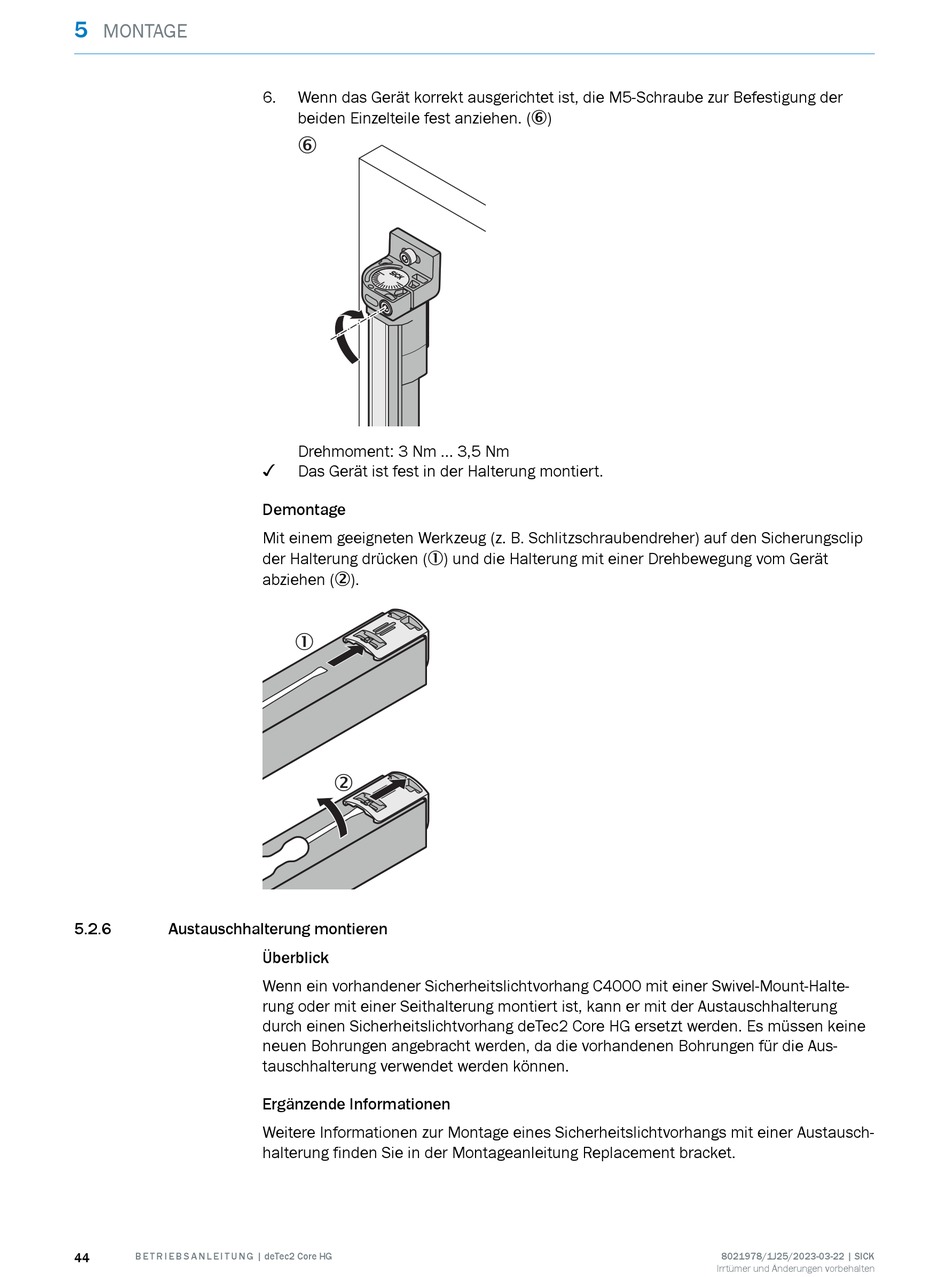

6. Wenn das Gerät korrekt ausgerichtet ist, die M5-Schraube zur Befestigung der
beiden Einzelteile fest anziehen. (6)
6
Drehmoment: 3 Nm ... 3,5 Nm
✓
Das Gerät ist fest in der Halterung montiert.

Demontage

Mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher) auf den Sicherungsclip
der Halterung drücken (1) und die Halterung mit einer Drehbewegung vom Gerät
abziehen (2).
1
2
Überblick
Wenn ein vorhandener Sicherheitslichtvorhang C4000 mit einer Swivel-Mount-Halte‐
rung oder mit einer Seithalterung montiert ist, kann er mit der Austauschhalterung
durch einen Sicherheitslichtvorhang deTec2 Core HG ersetzt werden. Es müssen keine
neuen Bohrungen angebracht werden, da die vorhandenen Bohrungen für die Aus‐
tauschhalterung verwendet werden können.
Ergänzende Informationen
Weitere Informationen zur Montage eines Sicherheitslichtvorhangs mit einer Austausch‐
halterung finden Sie in der Montageanleitung Replacement bracket.
