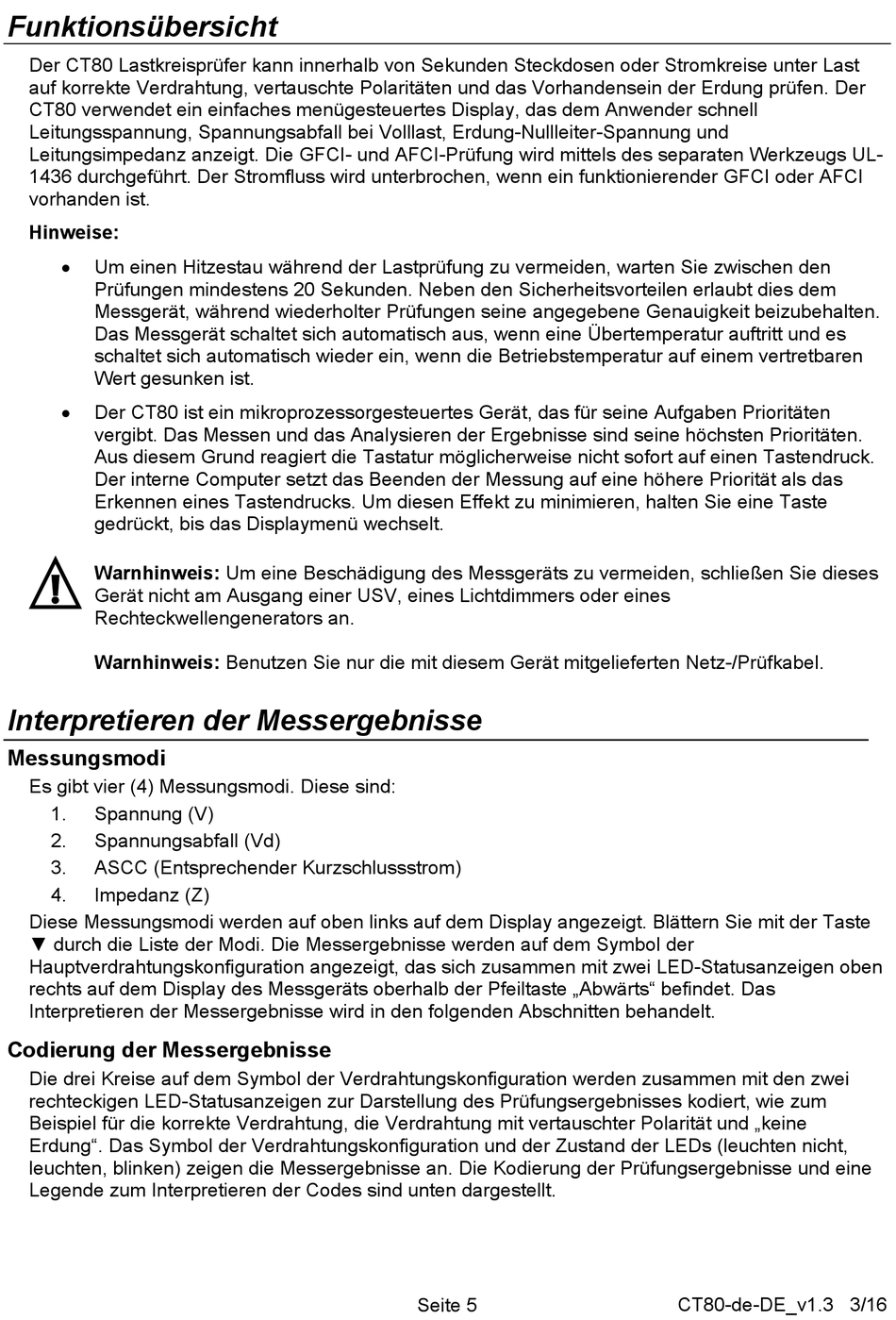

Funktionsübersicht
Der CT80 Lastkreisprüfer kann innerhalb von Sekunden Steckdosen oder Stromkreise unter Last
auf korrekte Verdrahtung, vertauschte Polaritäten und das Vorhandensein der Erdung prüfen. Der
CT80 verwendet ein einfaches menügesteuertes Display, das dem Anwender schnell
Leitungsspannung, Spannungsabfall bei Volllast, Erdung-Nullleiter-Spannung und
Leitungsimpedanz anzeigt. Die GFCI- und AFCI-Prüfung wird mittels des separaten Werkzeugs UL-
1436 durchgeführt. Der Stromfluss wird unterbrochen, wenn ein funktionierender GFCI oder AFCI
vorhanden ist.
Hinweise:
Um einen Hitzestau während der Lastprüfung zu vermeiden, warten Sie zwischen den
Prüfungen mindestens 20 Sekunden. Neben den Sicherheitsvorteilen erlaubt dies dem
Messgerät, während wiederholter Prüfungen seine angegebene Genauigkeit beizubehalten.
Das Messgerät schaltet sich automatisch aus, wenn eine Übertemperatur auftritt und es
schaltet sich automatisch wieder ein, wenn die Betriebstemperatur auf einem vertretbaren
Wert gesunken ist.
Der CT80 ist ein mikroprozessorgesteuertes Gerät, das für seine Aufgaben Prioritäten
vergibt. Das Messen und das Analysieren der Ergebnisse sind seine höchsten Prioritäten.
Aus diesem Grund reagiert die Tastatur möglicherweise nicht sofort auf einen Tastendruck.
Der interne Computer setzt das Beenden der Messung auf eine höhere Priorität als das
Erkennen eines Tastendrucks. Um diesen Effekt zu minimieren, halten Sie eine Taste
gedrückt, bis das Displaymenü wechselt.
Warnhinweis: Um eine Beschädigung des Messgeräts zu vermeiden, schließen Sie dieses
Gerät nicht am Ausgang einer USV, eines Lichtdimmers oder eines
Rechteckwellengenerators an.
Warnhinweis: Benutzen Sie nur die mit diesem Gerät mitgelieferten Netz-/Prüfkabel.
Interpretieren der Messergebnisse
Messungsmodi
Es gibt vier (4) Messungsmodi. Diese sind:
1.
Spannung (V)
2.
Spannungsabfall (Vd)
3.
ASCC (Entsprechender Kurzschlussstrom)
4.
Impedanz (Z)
Diese Messungsmodi werden auf oben links auf dem Display angezeigt. Blättern Sie mit der Taste
▼ durch die Liste der Modi. Die Messergebnisse werden auf dem Symbol der
Hauptverdrahtungskonfiguration angezeigt, das sich zusammen mit zwei LED-Statusanzeigen oben
rechts auf dem Display des Messgeräts oberhalb der Pfeiltaste „Abwärts" befindet. Das
Interpretieren der Messergebnisse wird in den folgenden Abschnitten behandelt.
Codierung der Messergebnisse
Die drei Kreise auf dem Symbol der Verdrahtungskonfiguration werden zusammen mit den zwei
rechteckigen LED-Statusanzeigen zur Darstellung des Prüfungsergebnisses kodiert, wie zum
Beispiel für die korrekte Verdrahtung, die Verdrahtung mit vertauschter Polarität und „keine
Erdung". Das Symbol der Verdrahtungskonfiguration und der Zustand der LEDs (leuchten nicht,
leuchten, blinken) zeigen die Messergebnisse an. Die Kodierung der Prüfungsergebnisse und eine
Legende zum Interpretieren der Codes sind unten dargestellt.
Seite 5
CT80-de-DE_v1.3 3/16
