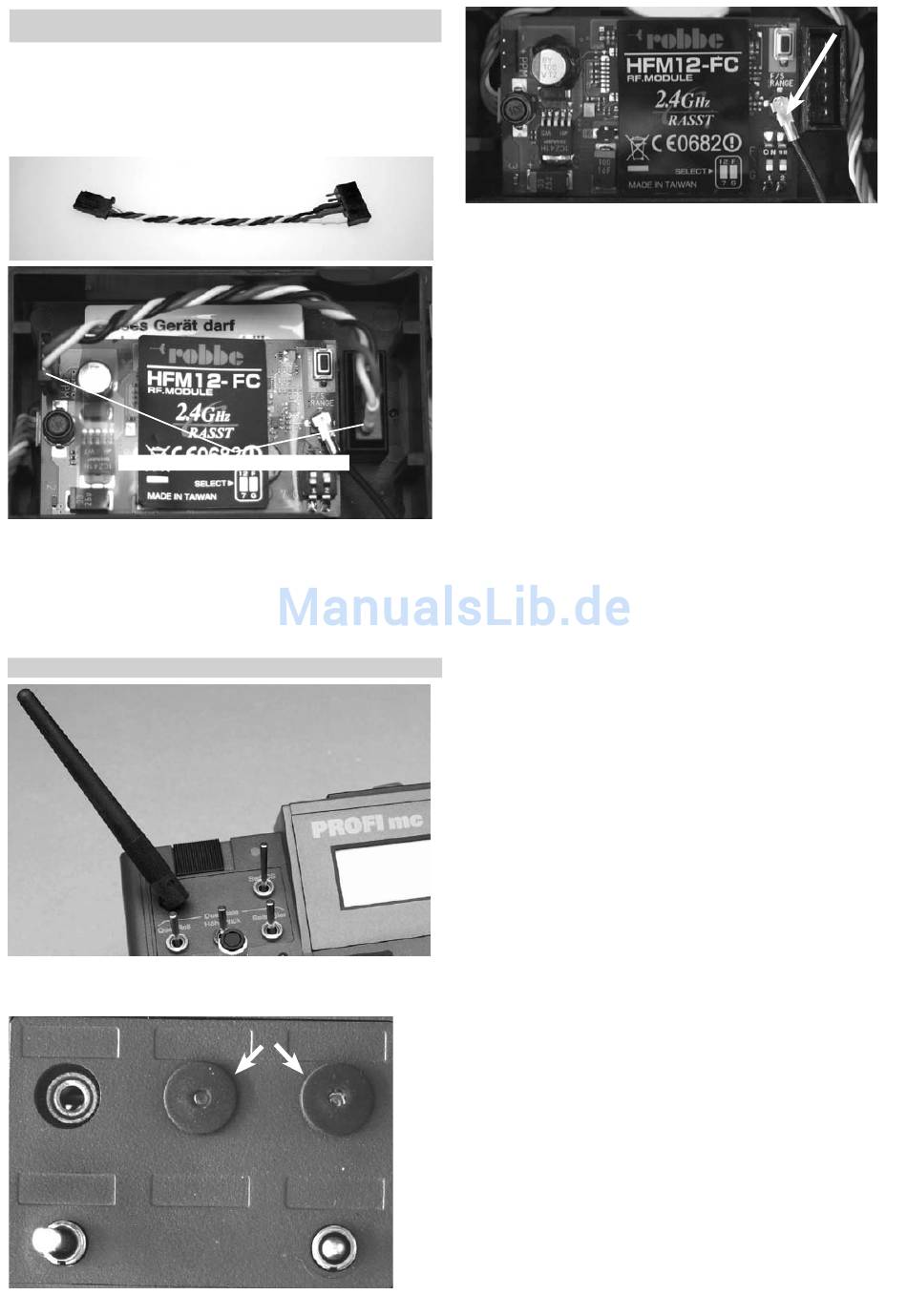

Anschluss des HF-Moduls

Die Einbauposition der Antenne, kann zwischen dem normalen Antennen
Kugelkopf und einer Optionsplatzseite bestimmt werden. Der Einbau des
Moduls ist mit etwas handwerklichem Geschick leicht fertig zu stellen.
Falls Sie sich den Umbau jedoch nicht zutrauen, können Sie den Sender
auch im robbe Service umbauen lassen.
weißes Kabel nach unten anschliessen
Hinweis:
Das Anschlusskabel RASST-MPX für die Multiplex Anla-
gen MC 3030 und MC 4000 muß entprechend dem Foto
(weißes Kabel zeigt zur Senderunterseite) eingebaut
werden, da bei Verpolung des Steckers der Sender oder
das Modul Schaden nehmen können!
Einbau der Antenne an Optionsplatz
Antenne in einen freien Optionsplatz des Senders einstecken. LED`s in
die LED Halterungen stecken, dabei einen kleinen Schraubendreher ver-
wenden.
LED Halterungen
Modul mit einem der mitgelieferten Klebepads auf die Modulplatte kleben.
Das Antennenkabel in die Antennenbuchse einstecken. Achten Sie da-
rauf, daß der Stecker dabei nicht beschädigt wird!
Danach Anschlusskabel wie vorher beschrieben anschliessen.
Antennenstecker
