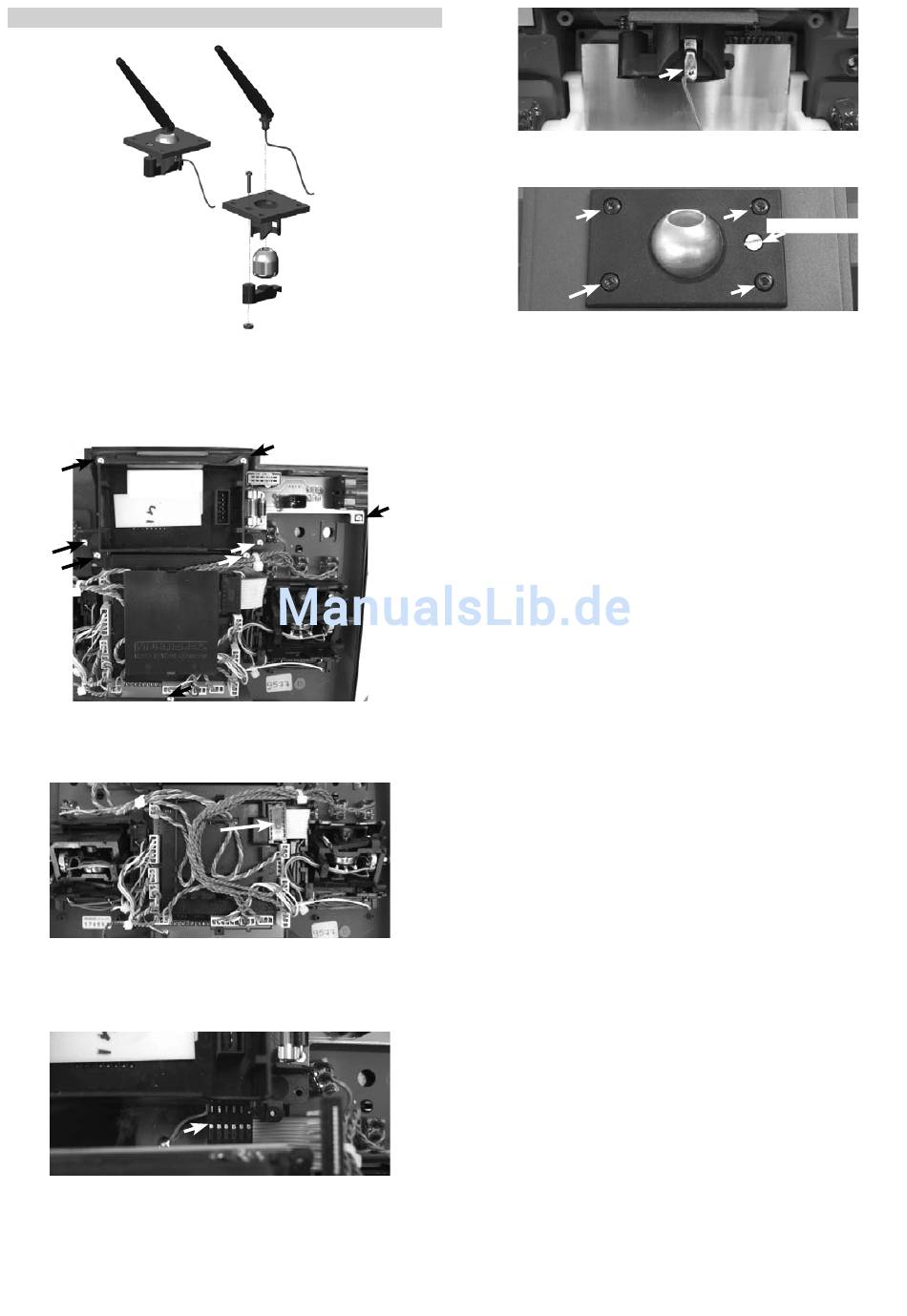

Montáž antény do polohy kuličkové hlavy
Kuličkový adaptér č. F 1963100 k montáži antény 2,4 GHz
RASST místo antény 35 MHz s kuličkou, pro MPX apara-
tury MC 3030 a MC 4000.
Otevřete zadní panel vysílače a uvolněte 8 upevňovacích
šroubů šachty vysílačového modulu a základní desky.
Odpojte boční konektor. Otevřete kryt kabelu a uvolněte
kabel tak, aby bylo možné opatrně nadzdvihnout základní
desku.
Odpojte konektor pod základní deskou, zapamatujte si
směr zapojení. Dávejte pozor na to, aby se konektorová
lišta neohnula. Při zpětném připojování konektoru dbejte
na správnou polaritu.
Opatrně nazvedněte šachtu vysílačového modulu, odletuj-
te kabel antény a zaizolujte.
Nyní lze uvolnit a odejmout držák kulové hlavy. Povolením
aretačního šroubu lze kulovou hlavu vyjmout. Poté můžete
vsadit kulový adaptér 2,4 GHz (viz montážní obrázek).
aretační šroub
