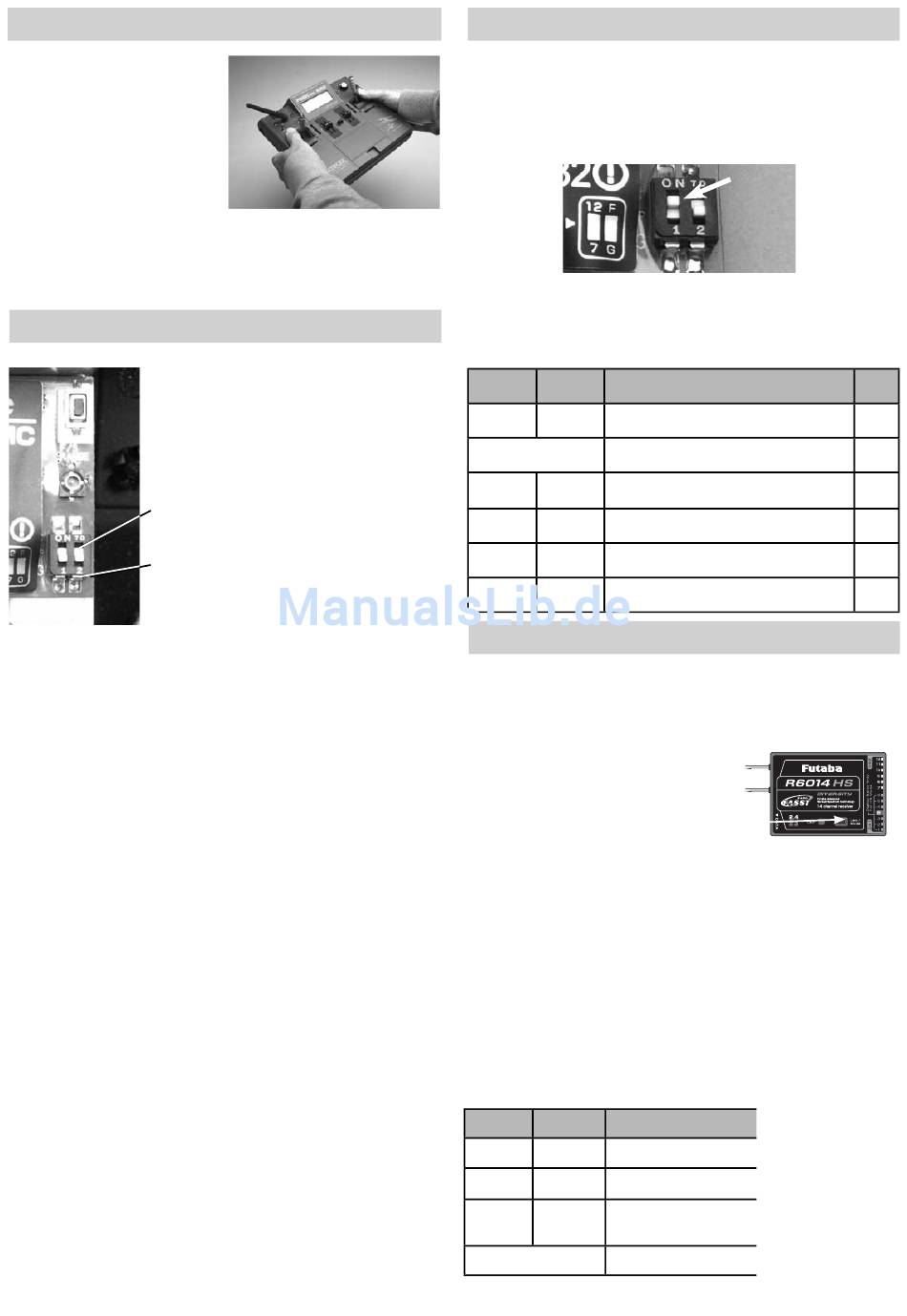

ROBBE RASST Systems Bedienungsanleitung Seite 52

Ajuste de la antena del emisor
Ponga la antena móvil del emisor en
posición horizontal (ver foto) para
obtener la mejor radiación posible.
No apunte nunca con la antena
hacia el modelo, ¡en la prolongación
de la antena la radiación es mínima.
NOTA
No toque la antena durante el vuelo pues eso reduce considerablemente
la radiación o el alcance.
Selección del rango de frecuencias
El rango de frecuencias de la banda ISM de 2,4
GHz puede variar de unos países a otros, p. ej.
en Francia. Para el uso en Francia hay que cam-
biar el rango de frecuencias. El receptor tiene
que ser „enlazado" de nuevo.
FRANCE (Frankreich)
(2407.424 - 2450.432 MHz)
GENERAL (Universell)
(2405.376MHz - 2477.056 MHz)
Información importante para la selección del rango de frecu-
encias en la banda de 2,4 GHz
Ámbito de aplicación: países de la UE, Suiza, Noruega, Islan-
dia y Rusia.
En la banda de 2,4 GHz se dispone de dos rangos de frecuen-
cias diferentes:
1. 2405,375...2477,056 MHz, ajuste „general".
Este rango de frecuencias no es estándar (armonizado) en
todos los países de la UE, p. ej. en Francia, de ahí la marca
con el símbolo „CE !". Además el fabricante está obligado a
„notificar" (registrar) esos aparatos en el organismo oficial
compentente. Debido a la falta de armonización para esa
banda de frecuencias pueden aplicarse normativas nacionales
diferentes para el uso de la banda de 2,4 GHz o para la poten-
cia de radiación.
2. 2407,424...2450,432 MHz, ajuste para „Francia".
Este rango de frecuencias está armonizado en toda la UE y
por eso lleva el símbolo „CE". En este caso no es necesaria
ninguna notificación ni existen restricciones nacionales.
Recomendación
Seleccione el rango de frecuencias 2 (2400...2454 MHz), ajuste
„Francia", para Austria, Francia, Rusia, Italia, Estonia, Bélgica
y España (ver instrucciones). En Rumanía y Bulgaria es nece-
sario un permiso individual adicional. Para obtenerlo póngase
en contacto con su autoridad. En Noruega no está permitido
el uso en un radio de 20 km en torno a la estación de investi-
gación Ny Aelesund.
Manejo del módulo
• Configurar el software en el emisor para PPM (FM).
Ajuste del canal 7K - Multi
• La conmutación del módulo de 12 a 7 canales se efectúa con un
interruptor mecánico situado en la parte delantera del módulo.
Para que la configuración quede guardada hay que apagar y
encender de nuevo el emisor después de conmutar el módulo.
Atención
Con los receptores de 4-7 hay que cambiar el interruptor de canales del
módulo emisor a „7CH".
LED DE INDICACIÓN DE ESTADO EN EL MÓDULO
LED verde LED rojo Función/ estado
ON ON Inicialización tras la conexión
Alternancia de par-
Comprobación del entorno HF
padeo
ON OFF Radiación HF- "enviar" sin F/S
Radiación HF en el " modo Power-Down"
ON parpadea
para probar el alcance
parpadea OFF Radiación HF - "enviar" con F/S
Radiación HF en el modo "Power-Down"
parpadea parpadea
para probar el alcance con F/S
Enlace (link) del receptor
Pulsando la tecla „EASY LINK" queda registrado el código individual del
emisor automáticamente en el receptor (130 miliones de códigos). Con
este „link" (enlace) el receptor solamente responde a las señales del emi-
sor conectado.
• Coloque el emisor cerca del receptor (aprox. 1 m).
• Conecte el emisor.
• Conecte la alimentación de corri-
ente del receptor.
• Pulse Easy Link (ID Set) del
receptor durante al menos un segundo y
suelte de nuevo para „enlazar" el receptor
con el emisor.
• Una vez establecido el enlace, se enciende el LED verde del
receptor.
Esta asignación fija de emisor a receptor ofrece las mejores condicio-
nes para una mejor supresión de señales parásitas en comparación con
los sistemas convencionales, pues sólo los impulsos de mando del pro-
pio emisor pueden pasar por el filtro digital. De esta manera se suprime
eficazmente las interferencias y la influencia de otros emisores.
Se puede „enlazar" varios receptores a un mismo módulo. Para „enla-
zar" con otro módulo pulse el botón EASY LINK de nuevo después de
encender.
¡Este tipo de conexión es aplicable a todos los receptores FASST-
por igual!
LED DE INDICACIÓN DE ESTADO DEL RECEPTOR
LED
LED rojo Función/ estado
verde
NO se recibe la señal del
OFF ON
emisor.
Se recibe la señal del
ON OFF
emisor.
Se reciben señales del
parpadea OFF emisor, pero el número
de código es erróneo.
Alternancia de par-
Fallo sin solución
padeo
F/S
---
---
OFF
OFF
ON
ON
