Vorteile des RASST-Systems (Robbe Advanced Spread Spectrum Technologie):
• Keine Quarze • Keine Frequenzkanalwahl
• Höchste Sicherheit vor Gleichkanalstörungen
• Bestmögliche Störsignalunterdrückung
• Hohe Bandbreite - mehr Sicherheit
• Schnelles Frequenzhopping
• Hohe Reichweite > 2000 Meter
*Alle 7/8 ms springen Sender und Empfänger im
gleichen Rhythmus, von Kanal zu Kanal. Durch
die kurze Belegungszeit gibt es keine Signal-
konflikte oder Unterbrechungen, zudem werden
Störungen extrem gut unterdrückt.
Das Antennen-Diversity System prüft ständig
den Sig nalpegel beider Antenneneingänge und
schaltet blitzschnell und übergangslos auf das
stärkere Signal um.

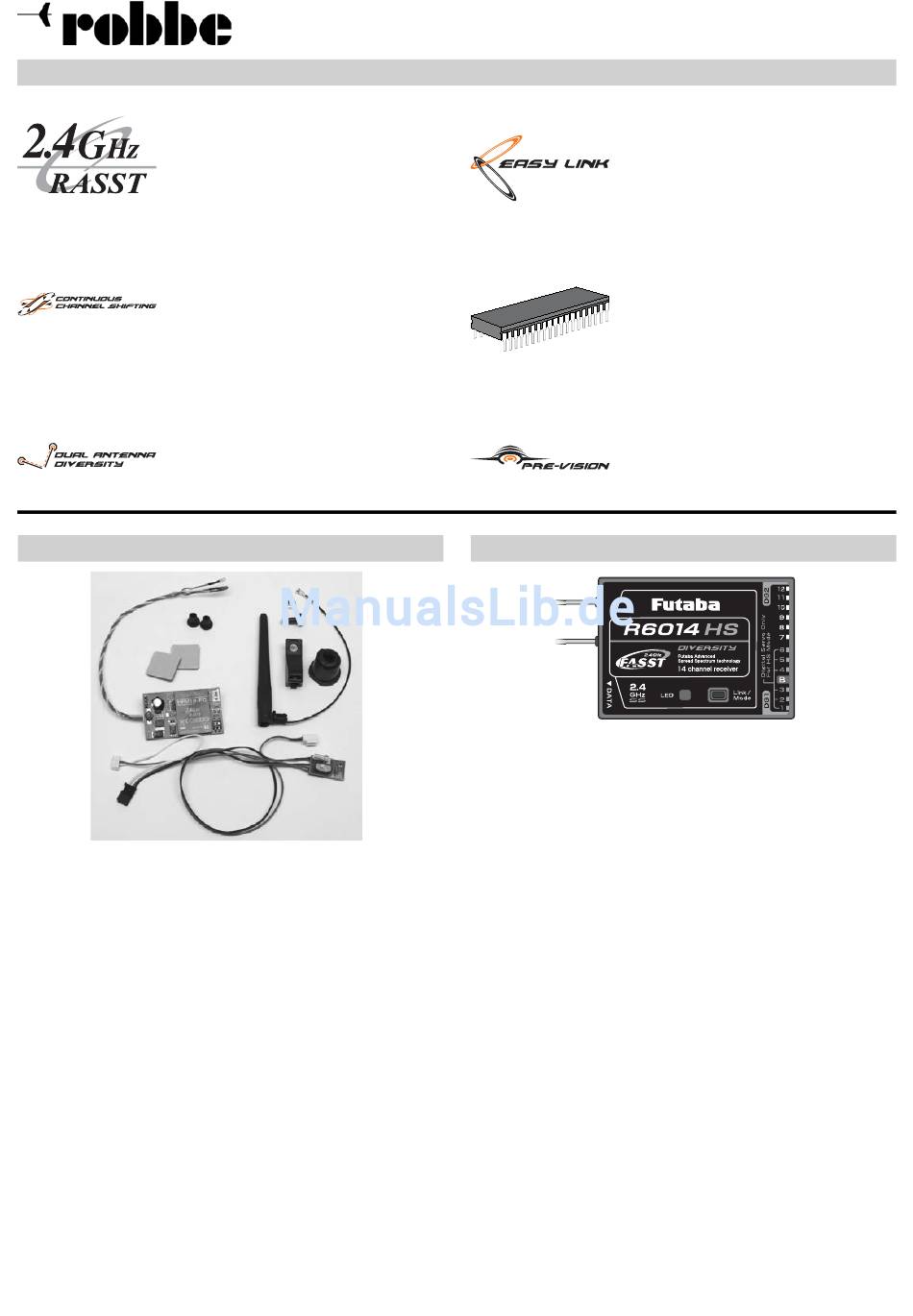

HF-Modul HFM12-FC 2,4 GHz RASST MPX No. F 1964
12-Kanal RASST 2,4 GHz HF-Modul für Multiplex Anlagen Cockpit,
MC 3030 und MC 4000. Die Kanalzahl ist per Schalter umschaltbar
zum Betrieb der Futaba Empfänger R6004FF, R 607FS, R617FS, R
608FS, R6008HS, R 6014FS und R6014HS.
Technische Daten HF-Modul HFM 12-FC 2,4 GHz MPX
Funktionen:
Frequenzband:
Alternativ:
Frequenzkanäle:
Stromversorgung:
Stromaufnahme:
Sendeleistung ca.
Übertragungssystem:
Temperaturbereich:
Kanalraster:
Unidirektionales FASST Modulationssystem
Bedienungsanleitung 12-Kanal RASST 2,4 GHz Modul und Empfänger
max.12 Servos
2,4...2,4835 GHz
2,4...2,454 GHz
36/22
9,6...12 V (8NC/NiMH)
ca. 180 mA
90 mW EIRP
FSK
-15/+55C°
2048 kHz
Easy Link - Einfache Anbindung
Zur Identifizierung wird ein Code mit über 130
Millionen Möglichkeiten mitgesendet, welcher
im Empfänger gespeichert wird wodurch dieser
fest an diesen Sender fixiert (angebunden) ist.
Gleich welcher Sender sich im ISM-Band ein-
loggt, der Empfänger wird nur Signale dieses
einen Senders akzeptieren.
Customized IC Chip
Für die FASST Technologie werden Kunden-
spezifische IC-Chips eingesetzt, welche von
Futaba speziell für Anforderungen in der RC-
Fernsteuertechnik entwickelt wurden. Nur so
kann der hohe Standard für Qualität und Aus-
fallsicherheit sichergestellt werden.
FASST Empfänger scannen das Eingangssi-
gnal permanent wobei eine spezielle Software-
technologie eventuelle Datenfehler automatisch
korrigiert.
Empfänger R 6014 HS 2,4 GHz FASST
Kleiner, leichter 14-Kanal FASST Empfänger mit Diversity Antennensy-
stem, zur Unterdrückung von „Dead Points" und Reduzierung der Lage-
abhängigkeit von Modellen. Kompatibel zu den Futaba 2,4 GHz FASST
HF-Modulen TM-8, TM-10, TM-14, HFM12-MX Modul, HFM 12-FC Modul
und dem HFM-12FC MPX Modul.
Technische Daten
Empfänger R 6014 HS 2,4G
Betriebsspannung:
Stromaufnahme:
Kanalzahl:
Frequenzkanal-Raster:
Frequenzband:
Alternativ:
Frequenzkanäle:
Übertragungssystem:
Temperaturbereich:
Gewicht:
Abmessungen:
Antennenlänge:
2-Antennen-Diversity System
Systemreichweite* :
-Boden - Boden:
Mehr als 2000 Meter Reichweite (bei 1,5 Meter Höhe des Empfängers
und Sichtkontakt)
-Boden - Luft :
Mehr als 3000 Meter Reichweite (bei Sichtkontakt)
Hinweis:
Der R 6014HS Empfänger besitzt einem Umschalter für Digital und Ana-
logservos. An den Ausgängen 1-6 kann dadurch die Impulsausgabe für
Digitalservos noch schneller erfolgen, was zu einer noch kürzeren Reak-
tionszeit führt.
No. F 1059
4,8-6 V(4-5 NC/NiMH)
ca. 50 mA
14
2048 kHz
2,4...2,4835 GHz
2,4...2,454 GHz
36/22
FSK
-15/+55C°
21 g
52,5 x 37,5 x 16 mm
ca. 13 cm
