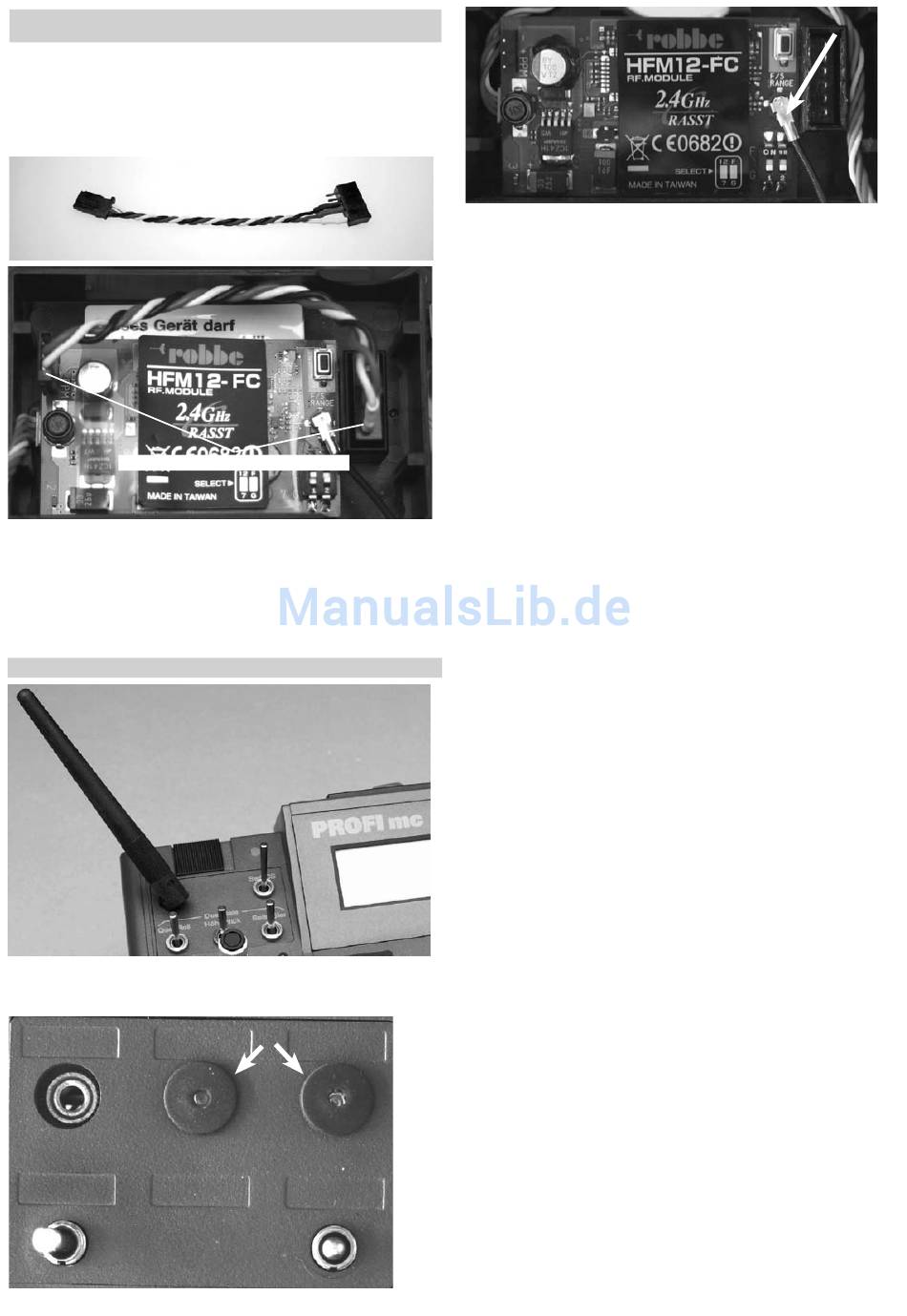

Conexión del módulo HF
Se puede determinar la posición de montaje de la antena entre la rótula
normal de las antenas y otro lado opcional. El montaje de la antena es fácil
de realizar con un poco de habilidad manual.
Si no se siente capaz de hacer el cambio puede encargar el cambio del
emisor al servicio técnico de robbe.
Conexión del cable blanco hacia abajo
Nota
El montaje del cable de conexión RASST-MPX para los equi-
pos Multiplex MC 3030 y MC 4000 debe ser efectuado como se
muestra en la foto (el cable blanco señala hacia la parte inferi-
or del emisor), pues se podría dañar el emisor o el módulo si
se invierte la polaridad del conector.
Instalación de la antena en una entrada opcional
Enchufe la antena en una entrada opcional libre del emisor. Inserte los
LED`s en los soportes utilizando para ello un pequeño destornillador.
Soportes LED
Fije el módulo a la placa de módulos con los adhesivos adjuntos. Enchufe
el cable de la antena en la entrada correspondiente. ¡Procure no dañar el
conector al hacerlo!
A continuación conecte el cable de conexión como se ha indicado más
arriba.
Enchufe de la antena
