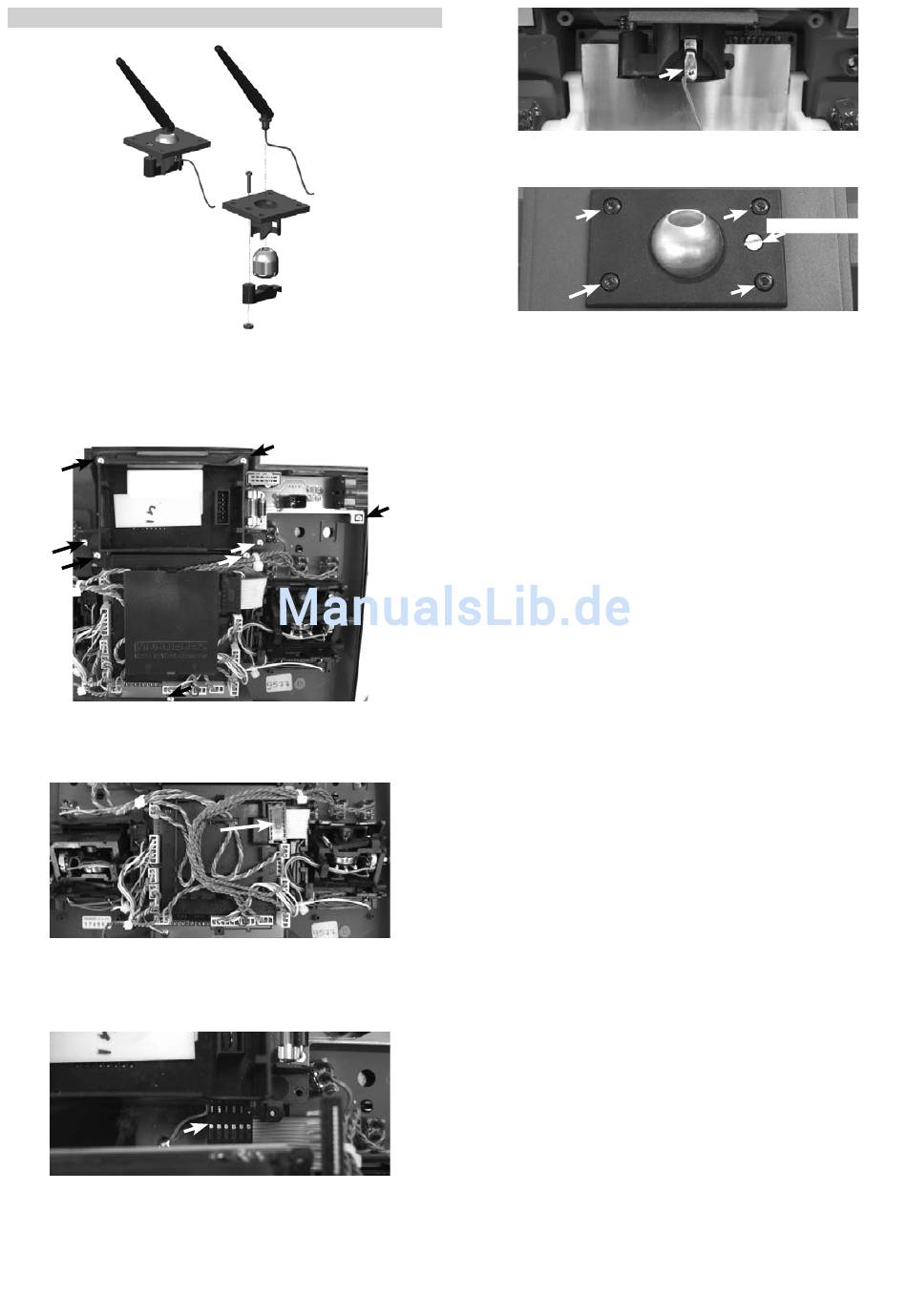

Montaggio dell'antenna sul giunto sferico
Adattatore a sfera N. F1963100 per montare l'antenna da
2,4 GHz RASST al posto di quella da 35 MHz con sfera,
adatto agli apparecchi MPX MC 3030 e MC 4000.
Aprire il pannello posteriore, dopodichè svitare le 8 viti che
fi ssano il vano per il modulo di trasmissione e la piastrina.
Estrarre gli innesti laterali. Aprire la copertura del cavo
e scoprire il cavo in modo che la piastrina possa essere
sollevata delicatamente.
Estrarre l'innesto sotto la piastrina e segnare la direzione
del connettore. In seguito, badare che il connettore non sia
deformato. Riaprendo, fare attenzione alla polarità.
Sollevare con cautela il vano del modulo di trasmissione.
Dissaldare e quindi isolare il cavo dell'antenna.
Adesso il supporto della testa rotante può essere allentato
e sollevato. Si può prelevare la testa rotante, allentando
la vite d'arresto. Successivamente sarà possibile inserire
l'adattatore a sfera da 2,4 GHz (come da illustrazione).
Viti d'arresto
