ROBBE RASST Systems Bedienungsanleitung Seite 51

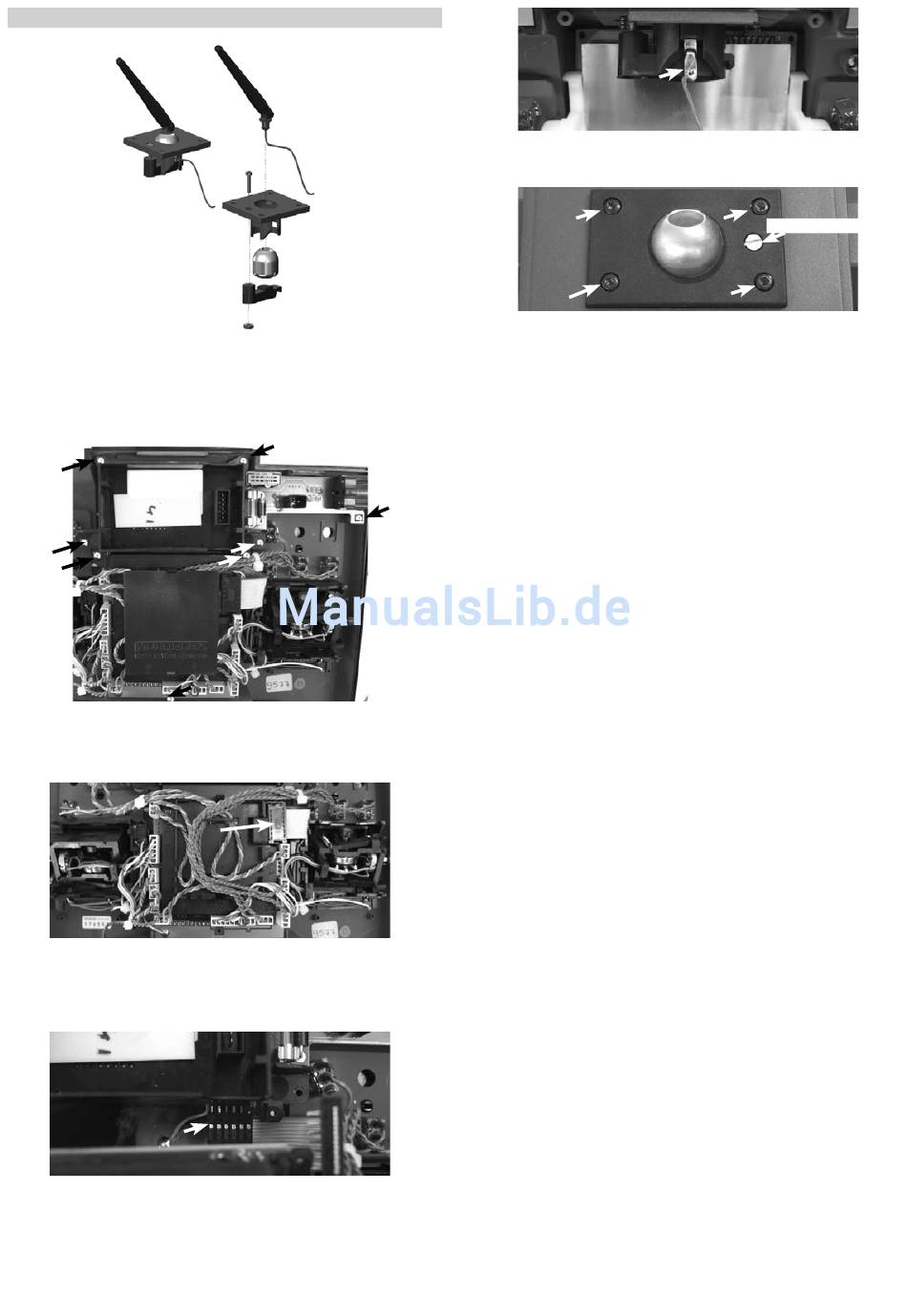

Instalación de la antena en la rótula
Adaptador de cabeza esférica n° F1963100 para el mon-
taje de la antena RASST de 2,4 GHz en lugar de la antena
de 35 MHz con esfera, para los equipos MPX MC 3030 y
MC 4000.
Abra la pared posterior y afl oje los 8 tornillos de fi jación de
la caja del módulo emisor y de la platina.
Extraiga el conector por el lateral. Abra la tapa del cable y
aparte éste de modo que se pueda levantar con cuidado
la platina.
Extraiga el conector y la platina anotándo la orientación
de inserción. Preste atención para que no se deforme la
regleta de enchufes. Al insertar de nuevo preste atención
a la polaridad.
Levante la caja del módulo emisor con cuidado, quite la
soldadura del cable de la antena y aisle.
Ahora ya se puede soltar el soporte de la cabeza esférica
y retirarlo. Para retirar la esferea afloje el tornillo de blo-
queo. Coloque a continuación el adaptador esférico 2,4
GHz (véase dibujo de montaje).
Tornillo de bloqueo
