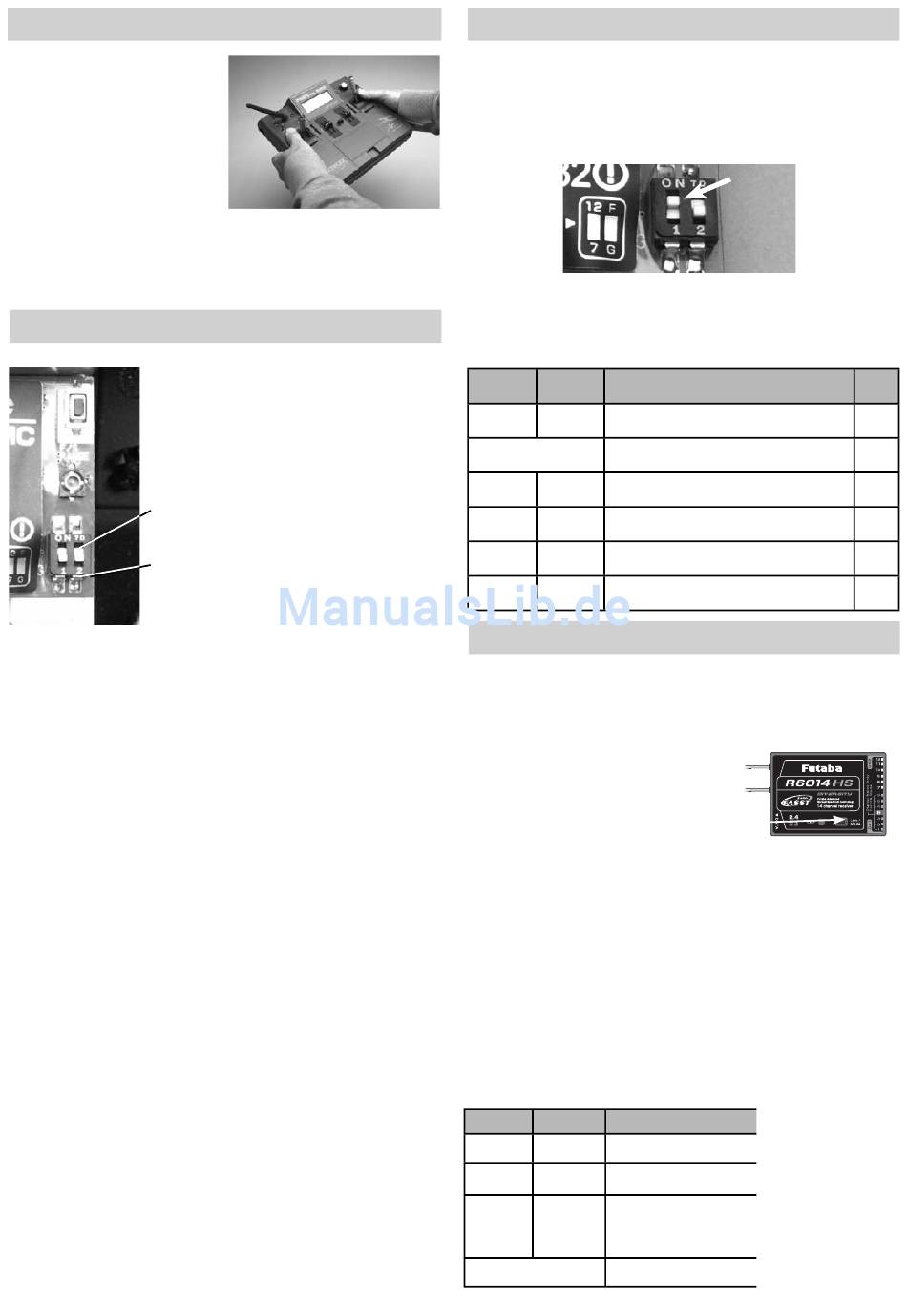

ROBBE RASST Systems Bedienungsanleitung Seite 28

Orientation de l'antenne d'émission
L'antenne d'émission orientable doit
être amenée en position horizontale
(voir photo) afin d'optimiser le ray-
onnment.
Ne jamais pointer l'antenne vers le
modèle; le rayonnement est minimal
dans le prolongement de l'antenne.
NOTEZ BIEN :
Ne pas toucher l'antenne pendant le vol, celà réduit sensiblement le
rayonnement ou la portée.
Choix du domaine de fréquence
Le domaine de fréquence de la bande ISM
2,4 GHz peut différer suivant les pays, par ex.
pour la France.Pour une utilsation en France, le
domaine de fréquences est à modifier. Le récep-
teur doit alors être à nouveau „relié".
FRANCE (Frankreich)
(2407.424 - 2450.432 MHz)
GENERAL (Universell)
(2405.376MHz - 2477.056 MHz)
Reamarque importantte concernant le choix de la bande de
fréquence en 2,4 GHz
Domaine d'application: pays de l'Union Européenne, Suisse,
Norvège, Islande, Russie,
Dans la bande des 2,4 GHz, deux domaines de fréquences dif-
férents sont disponibles:
1. Réglage sur „General" 2405,375...2477,056 MHz.
Ce domaine de fréquences n'est pas généralisé pour toute
l'Union Européenne, par ex. en France, c'est pourqoi il doit
y avoir un sigle „CE!". En plus les constructeurs sont ob-
ligés de déclarer ces appareils aux autorités nationales
compétentes. Dans cette bande de fréquence et à cause du
manque d'harmonisation, des restrictions particulières peu-
vent exister concernant l'utilisation ou la puissance dans la
bande des 2,4 GHz.
2. 2407,424...2450,432 MHz, réglage „France".
Ce domaine de fréquences est largement répandu dans l'Union
européenne, sigle „CE". Dans ce cas aucune notification n'est
nécessire et il n'y a pas de restriction nationale.
Recommandation:
Pour l'Autriche, la France, la Russie, l'Italie, l'Estonie, la Bel-
gique et l'Espagne sélectionner le domaine de fréquences 2
(2400...2454 MHz) „réglage France" ( voir instructions). En
Roumanie et en Bulgarie une autorisation supplémentaire
est nécessire, contacter votre administration. En Norvège
l'utiliation est interdite dans un rayon de 20 Km autour du
centre de recherches de Ny Aelesund.
Mise en oeuvre du module
• Commuter l'émeteur en mode PPM (FM).
Réglage des voies 7K - Multi
La comuttation du module de 12 à 7 canaux se fait grâce à un inter-
rupteur situé sur la face avant du module. Après la commutation
l'émetteur doit être mis hors tension puis à nouveau remis sous
tension, pour que la commutation soit prise en compte.
Attention :
Dans le cas d'un récepteur 4-7 voies, commuter le module
d'émission sur „7CH".
INDICATIONS DES DEL AU NIVEAU DU MODULE
DEL
DEL verte Fonction/état
rouge
MARCHE MARCHE Initialisation après mise sous tension.
clignote par intermit-
tence
MARCHE ARRET Rayonnment HF "émission" sans F/S
Emission HF en mode "Power-Down"
MARCHE clignote
pour essai de portée
clignote ARRET Rayonnement HF "émission" avec F/S
Rayonnement HF en mode "Power-
clignote clignote
Down"pour test de portée avec F/S
Synchronisation du récepteur
En appuyant sur la touche „EASY LINK" le numéro de code individuel
de l'émetteur est automatiquement enregistré (130 Millions de Codes).
Grâce à cette „liaison", le récepteur ne répondra plus qu'aux signaux de
l'émetteur auquel il est rattaché.
• Approchez l'émetteur du récepteur (à env. 1 mètre)
• Mettre l'émetteur sous tension
• Mettre le récepteur sous tension.
• Appuyer pendant au moins une
seconde sur la touche Easy Link (ID set) du
récepteur puis la relacher, afin de „relier" le
récepteur à l'émetteur.
• Si la LED du récepteur est verte, la synchronisation (laison) est validée.
Cet asservissement puissant de l'émetteur vers le récepteur permet un
rejet encore plus efficace des interférences qu'avec les systèmes clas-
siques. Grâce à un filtre digital, seules les impulsions provenant de
l'émetteur sont prises en compte. Cela permet de réduire très efficace-
ment les interférences et influences d'autres émetteurs.
Plusieurs récepteurs peuvent être « reliés » au même module. Si la „lia-
son" avec un autre module doit êtr effectuée, mettre sous tension puis
appuyer une nouvelle fois sur la touche Taste EASY LINK.
La procédure de synchronisation est valable pour tous les récep-
teurs FASST!
RÉCEPTEUR - INDICATION DE L'ÉTAT DES DEL
DEL verte DEL rouge Fonction/état
Le signal d'émission
ARRET MARCHE
n'est PAS reçu
Le signal d'émission
MARCHE ARRET
est reçu
L e s
l'émetteur sont reçus,
clignote ARRET
mais le numéro de code
est erroné.
clignote par intermit-
Panne non réparable
tence
Test de l'environnement HF
s i g n a u x d e
F/S
---
---
ARRET
ARRET
MAR-
CHE
MAR-
CHE
