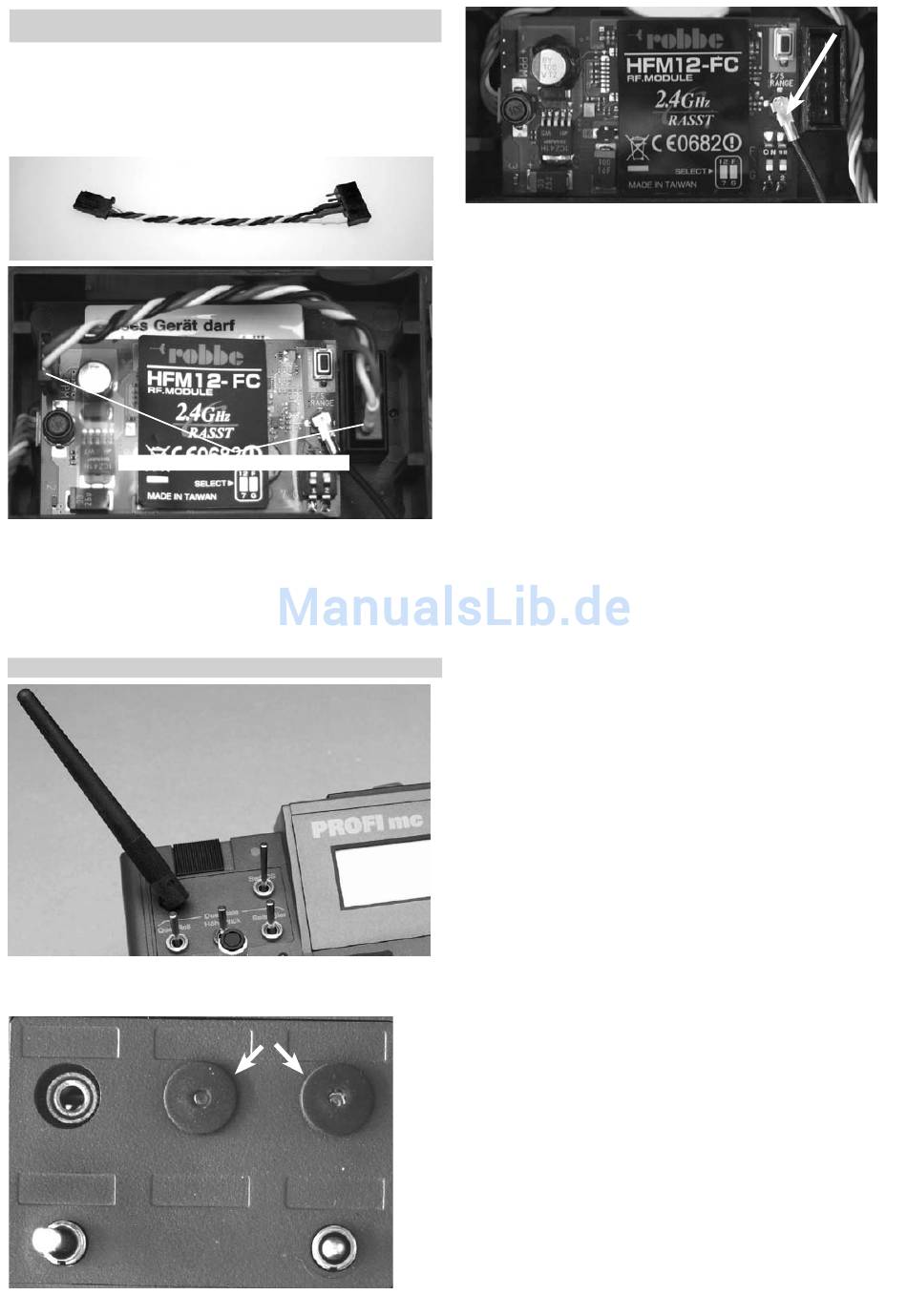

Připojení HF modulu
U montážní polohy antény lze volit mezi normální anténní kulovou hla-
vou a alternativní stranou. Montáž antény se dá zvládnout lehce s trochu
řemeslné šikovnosti.
Pokud si na přestavbu ale nevěříte, můžete si to také nechat udělat v ser-
visním středisku robbe.
Bílý kabel připojte směrem dolů
Upozornění:
Připojovací kabel RASST-MPX pro apratury Multiplex
MC 3030 a MC 4000 musí být instalován podle fotky
(bílý kabel směřuje ke spodní straně vysílače), neboť
při přepólování konektoru by mohlo dojít k poškození
vysílače nebo modulu!
Montáž antény na volitelném místě
Anténu nastrčte do volného volitelného místa vysílače. Diody nastrčte do
držáku diod, přitom použijte malý šroubovák.
Držáky diod
Modul přilepte pomocí tlumící podložky na desku modulu. Kabel antény
zastrčte do zdířky. Dejte pozor, aby nedošlo k poškození konektoru!
Potom podle předchozího popisu připojte přívodní kabel.
Konektor antény
