ROBBE RASST Systems Bedienungsanleitung Seite 3

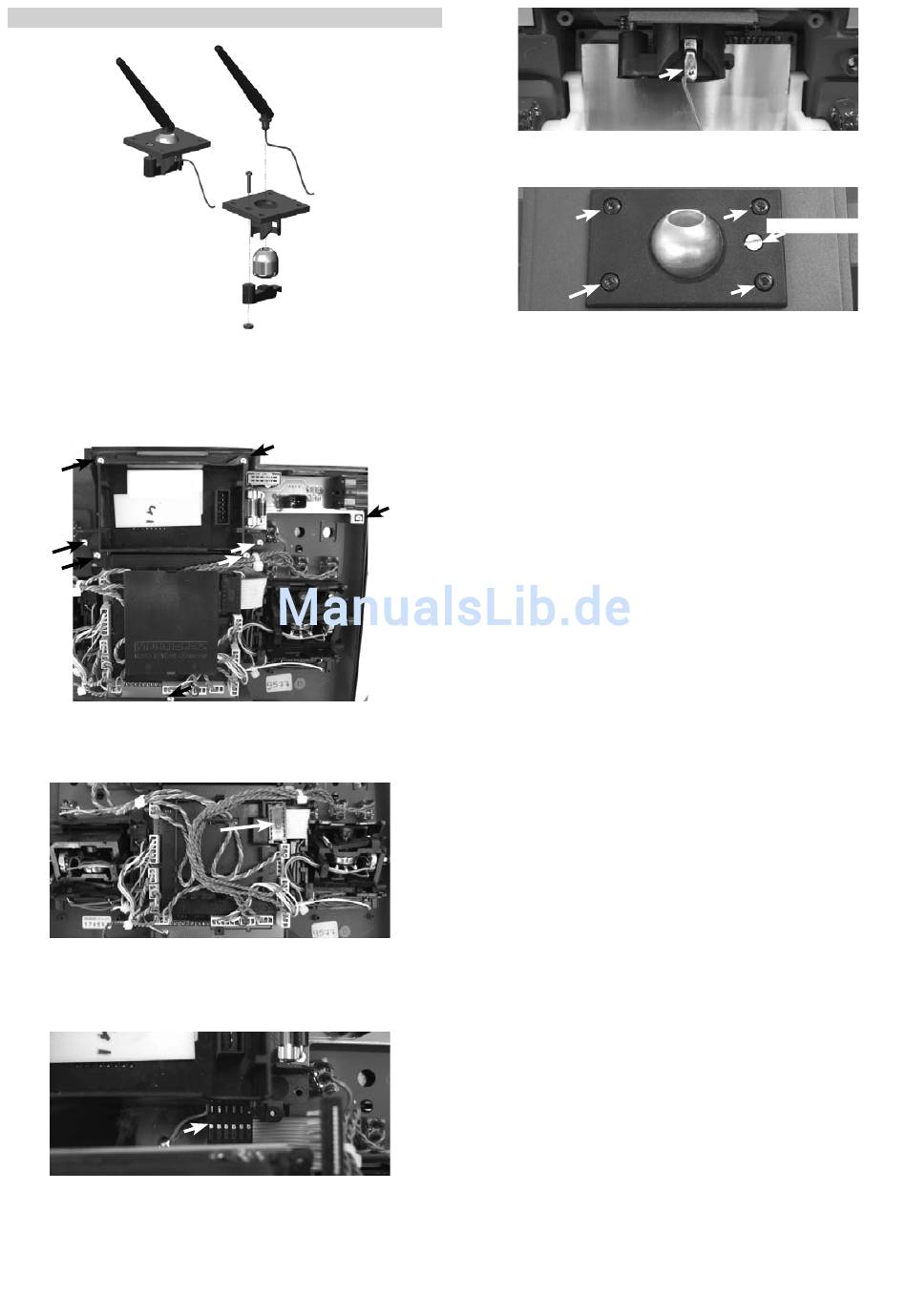

Einbau der Antenne an Kugelkopfposition
Kugeladapter No. F1963100 zur Montage der 2,4 GHz
RASST Antenne anstelle der 35 MHz Antenne mit Kugel,
für die MPX Anlagen MC 3030 und MC 4000.
Rückwand öffnen und die 8 Befestigungsschrauben des
Sendemodulschachts und der Platine lösen.
Seitlichen Stecker abziehen. Kabelabdeckung öffnen und
Kabel so freilegen das die Platine vorsichtig angehoben
werden kann.
Stecker unter Platine abziehen, Steckrichtung merken.
Darauf achten daß die Steckerleiste nicht verbogen wird.
Beim wieder Aufschieben auf Polarität achten.
Sendemodulschacht vorsichtig anheben, Antennenkabel
ablöten und isolieren.
Nun kann die Kugelkopfhalterung gelöst und entnommen
werden. Durch lösen der Arretierungsschraube lässt sich
der Kugelkopf entnehmen. Danach kann der Kugeladap-
ter 2,4 GHz eingesetzt werden (siehe Einbauzeichnung).
Arretierungsschraube
