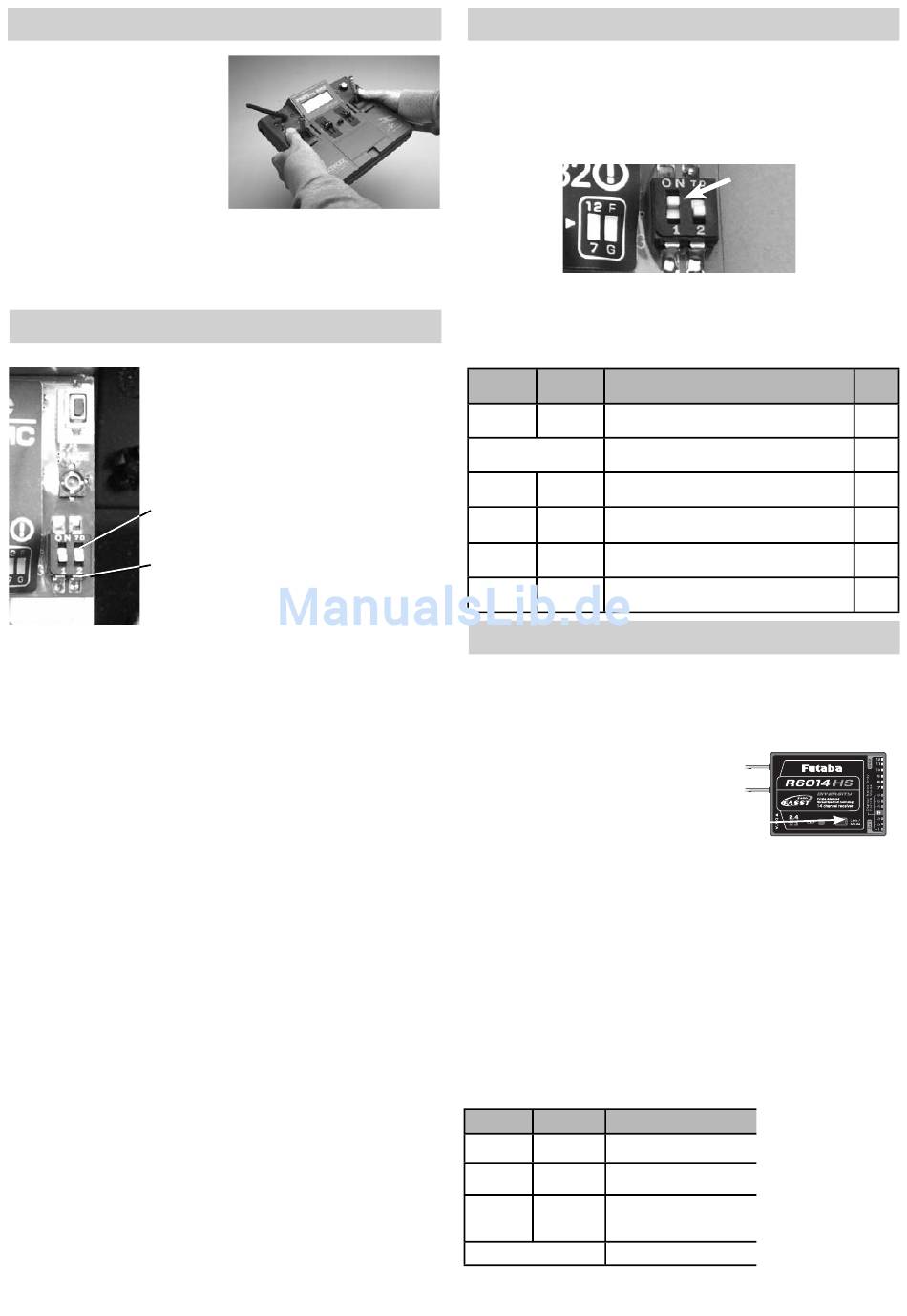

ROBBE RASST Systems Bedienungsanleitung Seite 4

Senderantennenausrichtung
Die bewegliche Senderantenne
sollte in eine horizontale Position
(siehe Foto) gebracht werden um
eine bestmögliche Abstrahlung zu
erhalten.
Niemals mit der Antenne auf das
Modell zielen, in Ver längerung der
Antennen spitze ist die Abstrahlung
am geringsten!
HINWEIS:
Während des Fluges die Antenne nicht anfassen, dies reduziert die
Abstrahlung bzw. Reichweite deutlich.
Auswahl des Frequenzbereiches
Der Frequenzbereich des 2,4 GHz ISM-Bandes
ist in manchen Ländern, z.B. Frankreich, unter-
schiedlich. Für einen Einsatz in Frankreich ist der
Frequenzbereich umzustellen. Der Empfänger
muss neu "verlinkt" werden.
FRANCE (Frankreich)
(2407.424 - 2450.432 MHz)
GENERAL (Universell)
(2405.376MHz - 2477.056 MHz)
Wichtiger Hinweis zur Auswahl des Frequenzbereiches im
2,4 GHz Band
Einsatzgebiet: Länder der EU, Schweiz, Norwegen, Island, Russland.
Im 2,4 GHz Band stehen 2 verschiedene Frequenzbereiche zur Ver-
fügung:
1. 2405,375...2477,056 MHz, Einstellung „General".
Dieser Frequenzbereich ist nicht in allen EU-Ländern einheitlich (har-
monisiert), z.B. in Frankreich, weswegen eine Kennzeichnung mit „CE
!" zu erfolgen hat. Zudem müssen diese Geräte seitens des Herstel-
lers bei den zuständigen nationalen Stellen „notifiziert" (angemeldet)
werden. Auf diesem Frequenzband können, durch die fehlende Fre-
quenzharmonisierung, abweichende nationale Regelungen für die
Nutzung des 2,4 GHz Bandes oder die Abstra h lungs leistung gelten.
2. 2407,424...2450,432
Dieser Frequenzbereich ist EU-weit harmonisiert, Kennzeichnung
„CE". Hier ist keine Notifikation notwendig und es gelten keine natio-
nalen Einschränkungen.
Empfehlung:
Für die Länder Österreich, Frankreich, Russland, Italien, Estland, Bel-
gien und Spanien ist der Frequenzbereich 2 (2400...2454 MHz) "Ein-
stellung France" auszuwählen (siehe Anleitung). In Rumänien und
Bulgarien ist eine zusätzliche individuelle Genehmigung erforderlich,
kontaktieren Sie Ihre Behörde. In Norwegen ist der Einsatz im 20 km-
Umkreis von der Forschungsstation Ny Aelesund nicht erlaubt.
MHz, Einstellung „France".
Bedienung des Modules
• Softwareinstellung am Sender auf PPM (FM) einstellen.
Kanaleinstellung 7K - Multi
• Das Umschalten des Moduls von 12 auf 7 Kanäle, erfolgt über
einen mechanischen Schalter auf der Vorderseite des Moduls.
Nach dem Umschalten muss der Sender aus-und wieder einge-
schaltet werden, damit die Einstellungen übernommen werden.
Achtung:
Bei 4-7 Kanal Empfängern muss am Sendemodul der Kanalschalter auf
"7CH" umgestellt werden.
LED STATUSANZEIGE AM MODUL
LED grün LED rot Funktion/Status
EIN EIN Initialisierung nach dem Einschalten
abwechselnd blink-
Überprüfung der HF-Umgebung
end
EIN AUS HF-Abstrahlung - "senden" ohne F/S
HF-Abstrahlung im "Power-Down-Modus"
EIN blinkt
für Reichweitentest
blinkt AUS HF-Abstrahlung - "senden" mit F/S
HF-Abstrahlung im "Power-Down-Modus"
blinkt blinkt
für Reichweitentest mit F/S
Empfänger - Anbindung
Durch Drücken der Taste "EASY LINK" wird im Empfänger automatisch
die individuelle Codenummer des Senders (130 Millionen Codes) gespei-
chert. Durch diese "Bindung" reagiert der Empfänger nur noch auf die
Signale des angebundenen Senders.
• Sender und Empfänger nahe zueinander bringen (ca. 1 m)
• Sender einschalten
• Empfängerstromversorgung einschalten
• Taste Easy Link (ID Set) am Empfänger
für mindestens 1 Sekunde drücken und
wieder loslassen um den Empfänger an
den Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED grün.
Diese feste Zuordnung von Sender zu Empfänger bietet beste Vorausset-
zungen zu einer noch besseren Unterdrückung von Störsignalen als bei
herkömmlichen Systemen, da über einen digitalen Filter nur die Steuer-
impulse des eigenen Senders herausgefiltert werden können. Dadurch
werden Störungen und der Einfluss von anderen Sendern sehr effektiv
unterdrückt.
Es können mehrere Empfänger an das gleiche Modul "angebunden" wer-
den". Soll die "Bindung" an ein anderes Modul erfolgen, so ist nach dem
Einschalten die Taste EASY LINK erneut zu drücken.
Die Art der Anbindung gilt für alle FASST Empfänger gleicherma-
ßen!
EMPFÄNGER LED STATUSANZEIGE
LED grün LED rot Funktion/Status
S e n d e r s i g n a l
AUS EIN
NICHT
S e n d e r s i g n a l
EIN AUS
empfangen
Sendersignale werden
blinkt AUS empfangen, aber falsche
Codenummer.
abwechselnd blinkend Nicht behebbarer Fehler
w i r d
empfangen
w i r d
F/S
---
---
AUS
AUS
EIN
EIN
