ROBBE RASST Systems Bedienungsanleitung Seite 26

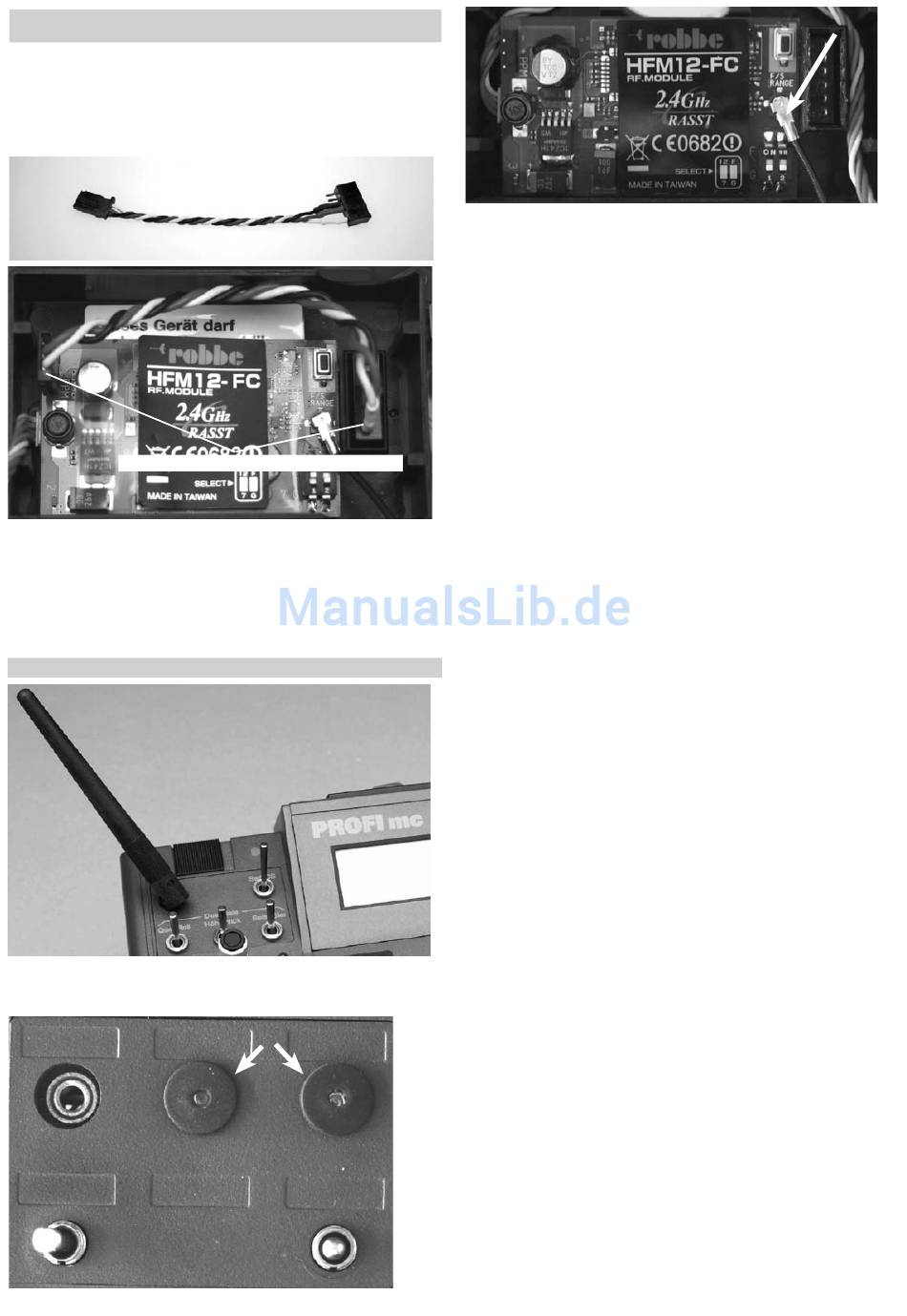

Connexion du module HF
L'installaton de l'antenne peut se faire soit en lieu et place de la rotule
de l'antenne d'origine ou à un autre endroit. L'installation du module peut
facilement ête menée à bien avec un peu de dextérité.
Si vous n'osez pas effectuer vous-même la tansformation, vous pouvez la
faire réaliser par le SAV robbe.
La connexion doit se faire cable blanc vers le bas
Notez bien :
Le câble de liaison RASST MPX pour les radios Mul-
tiplex MC 3030 et MC 4000 doit être monté comme le
montre la photo (Le câble blanc doit être du côté du
fond du boitier de l'émetteur). Toute inversion de polari-
té pourrait endommager l'émetteur ou le module!
Implantation de l'antenne dans un lieu choisi
L'antenne peut être implantée dans un lieu choisi de l'émetteur. Les DEL
doivent être enfoncées dans leur supports à l'aide d'un petit tournevis.
Supports de DEL
Fixer le module sur le suport à l'aide des pastilles autocollantes fournies.
Brancher le cable d'antenne à la prise femelle d'antenne. Attention à ne
pas endommager la prise!
Ensuite brancher le cable de connexion comme décrit précédemment.
Prise d'antenne
