Consigne complémentaires concernant d'autres composants de
l'ensemble de réception
Lorsque les recommandation ci-dessus sont respectées, non seule-
ment le récepteur en bénéficie mais également les autres compo-
sants électroniques.
• Les radiateurs „recuits" des régulateurs ne dissipent pas très bien
la chaleur et risquent d'être en surchauffe pour les utilisations ulté-
rieures.
À partir de 45°C approximativement, les accus LiPo four-
nissent mois d'énergie (approx. 10 à 12%) ce qui provoque une
perte de puissance de votre modèle.
• Les servos également perdent une partie de leur puissance, pro-
portionnellement à l'élévation de la température du moteur. Cela
signifie une perte de puissance pour le servo de 20% à partir de
55°C, en comparaison à une température normale. Ce seuil est
rapidement atteint en raison de l'élévation de température propre
au moteur de servo lui-même.
Généralités concernant les ensembles RC 2,4 GHz
• La portée moyenne des systèmes 2,4 GHz FASST est supérieure
à celle des ensembles en 35 MHz. Elle est de 2000 mètres à pro-
ximité du sol et de plus de 3000 mètre en l'air. Les réductions de
portée, décrites plus loin, dépendant de la météo et des obstacles
ne perturbent pas la fonction mais réduisent seulement la marge
de sécurité.
• Des obstacles importants entre émetteur et récepteur peuvent affai-
blir considérablement le signal ou le bloquer.
A proximité du sol, l'atténation du signal d'émission est plus impor-
tante qu'avec les émetteurs en 35 MHz. Les jours de brouillard
et/ou avec un sol humide,la portée à proximité du sol peut être
réduite.
• Si le modèle est à proximité du sol et qu'un obstacle s'intercale (per-
sonne, véhicule, objet, etc.) entre émetteur et récepteur, la portée
peut être considérablement diminuée.
• La propagation des signaux en 2,4 GHz se fait de manière pratique-
ment rectiligne, aussi est-il est essentiel de maintenir toujours le
contact visuel avec le modèle.
• Les récepteurs FASST R607, R617, R608, R6008, R6108 et
R6014 sont munis d'un système Diversity à deux antennes et éta-
ges d'entrée appropriés, ce système contrôle systématiquement le
niveau du signal des deux entrées d'antenne et commute instan-
tannément et sans transition sur le signal le plus fort.
• Lorsque les deux antennes sont agencées avec un angle de 90°
l'une par rapport à l'autre, on améliore nettement la dépendance
habituelle du positionnement en présence d'une seule antenne ce
qui accroît sensiblement la sécurité de réception.
•Le logiciel PRE-VISON scanne en permanence le signal d'entrée et
effectue, si nécessaire, une correction d'erreur.
Pour une performance optimale de la réception, observez les

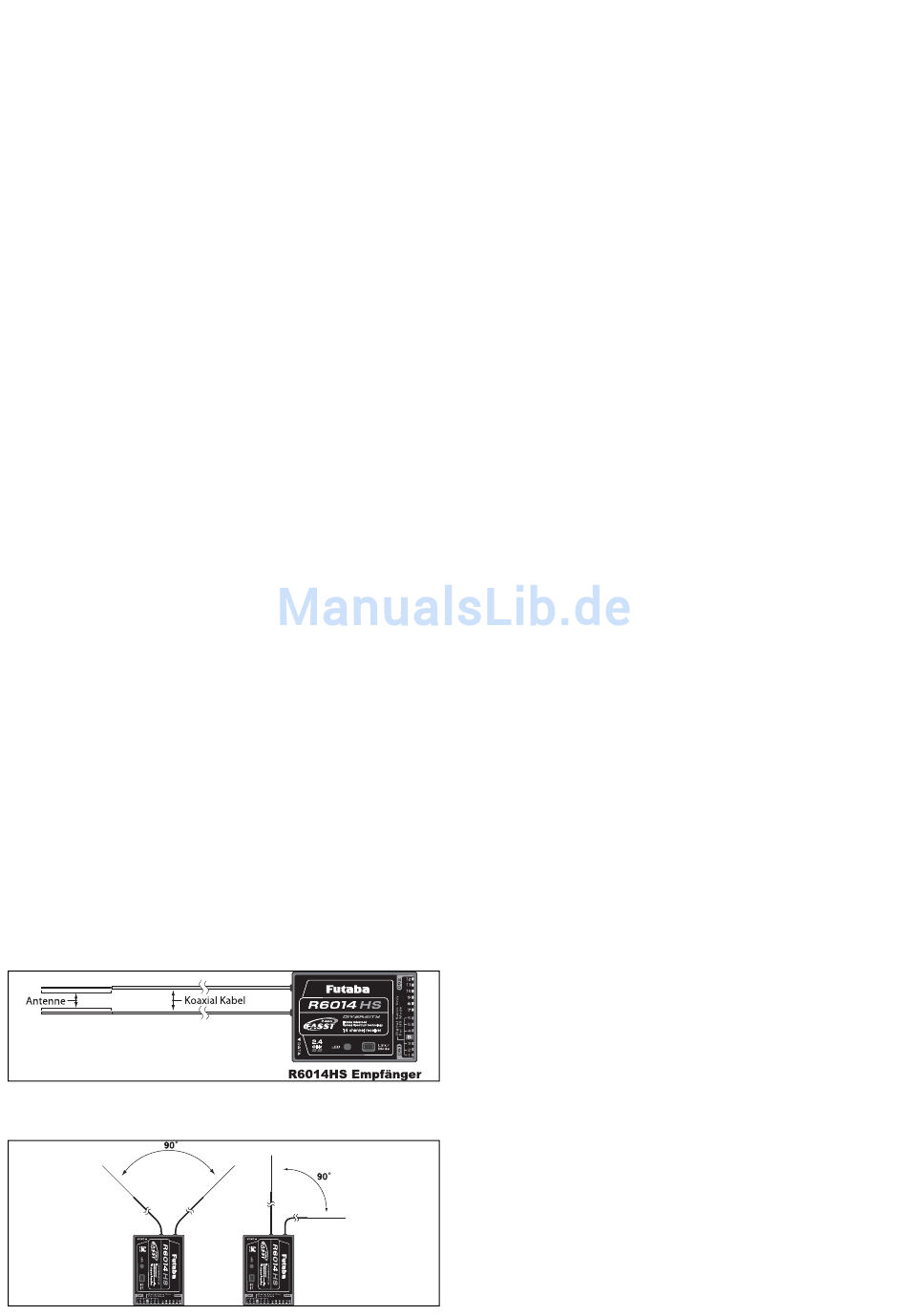

consignes suivantes concernant la disposition de l'antenne :
• Les deux antennes doivent être tendues à plat.
Les deux antennes doivent faire un angle d'environ 90°.
• Les grands modèles comportent souvent des grandes pièces
métalliques qui risquent d'atténuer la réception HF; dans ce cas,
diposer les antennes à gauche et à droite des éléments métalli-
ques.
Ne pas tendre les antennes parallèlement et avec un écart
d'au moins 1,5 à 2 cm par rapport à :
• des éléments métalliques, du carbone, des cordons, des bowden
(gaines de commande souples), des cables de commande, des
tiges de commandes en carbone, des clés d'aile en carbone, etc.
• des cordons d'alimentation des moteurs ou des régulateurs.
• des bougies et cables de bougies.
• d'éléments suceptibles de produire de l'électricié statique comme
les courroies crantées,les turbines etc.
• Amener l'antenne le plus rapidement possible hors des fuselages
composés de matériaux blindants (carbone, métal, etc.).
• Ne fixez jamais les extrémités d'antenne à l'intérieur ou à
l'extérieur à des matériaux conducteurs (métal, carbone).
• Cette règle ne s'applique pas aux câbles coaxiaux mais unique-
ment aux extrémités des antennes.
• Éviter un rayon de courbure trop faible pour le câble coaxial ainsi
que les plis dans le câble.
• Protéger les récepteurs de l'humidité.
Consignes d'installation des récepteurs 2,4 GHz FASST :
• Alimentation si possible à l'aide d'un accu Cd-Ni ou NiMH à faible
résistance interne.
• Les systèmes d'alimentation BEC doivent être suffisants pour assu-
rer une tension d'alimentation du récepteur d'au moins 3,8 Volt; si
la tension devait passer sous ce seuil, celà entrainenrait un „Reset"
et un nouveau démarrage du récepteur avec pour conséquence
une perte de signal peandant 2-3 secondes. Pour l'éviter, il faut
installer des condensateurs RX au niveau du récepteur, ceux-ci
sont en mesure d'éviter les ruptures brèves de tension.
(Condensateur-RX 1800μF No. F 1621 oder 22.000μF No.
F1622).
• Les récepteurs FASST 2,4 GHz présentent, grâce une fréquence
intermédiaire élevée de 800 MHz, une protection relative par
rapport aux interferences (telles que craquements, rayonnement
HF, électricité statique, etc.) car il ne dispose plus que d'une fai-
ble amplitude avec une fréquence de 300 à 400 MHz. En cas
d'utilisation d'accessoires électroniques connus pour être généra-
teurs d'interférences il est vivement conseillé d'intercaler un filtre
antiparsites N° F 143 afin de préserver le récepteur de ces inter-
férences. C'est le test de portée qui indique la nécessité d'un tel
filtre.
Afin d'éviter les fortes charges d'électricité statique, il est indis-
pensable d'appliquer des mesures spécifiques pour les
hélicoptères:
• Relier le tube de rotor de queue et le châssis par une mise à la
masse. Dans le cas d'une transmission par courroie crantée,si
nécessaire adapter une „balai en cuivre" pour éviter la charge
statique de la courroie. Eventiuellemnt relier également les roule-
ments des courroies avec un conducteur au chassis.
• Sur les hélicoptères électriques il est souvent nécessaire de relier le
tube de rotor de queue au carter du moteur.
• En présence de pales en résine renforcée fibre de verre ou car-
bone ou d'un tube de rotor de queue en plastique renforcé fibre
de verre, il se peut, qu'avec des régimes élevés et une faible
humidité relative de l'air, que des charges statiques importantes
s'accumulent dans le modèle.
l'arbre de rotor principal, une liaison conduisant l'électricité.
L'utisation d'un antistatique (par ex. de marque Kontakt Chemie) a
fait ses preuves.
Turbines :
• Raccorder la tôle de blindage à la turbine avec une bande de mise
à la masse pour éviter la charge statique.
• Sur les jets rapides en plastique renforcé fibre de verre, souvent
