ROBBE RASST Systems Bedienungsanleitung Seite 38

Collegamento del modulo HF
La posizione di montaggio dell'antenna può essere stabilita tra la normale
testa a sfera dell'antenna e un lato dello slot frontale. Il montaggio del
modulo è facilitato da una certa abilità manuale.
Se non vi fidate ad effettuare la trasformazione, questa può essere effettu-
ata anche da parte del Service di robbe.

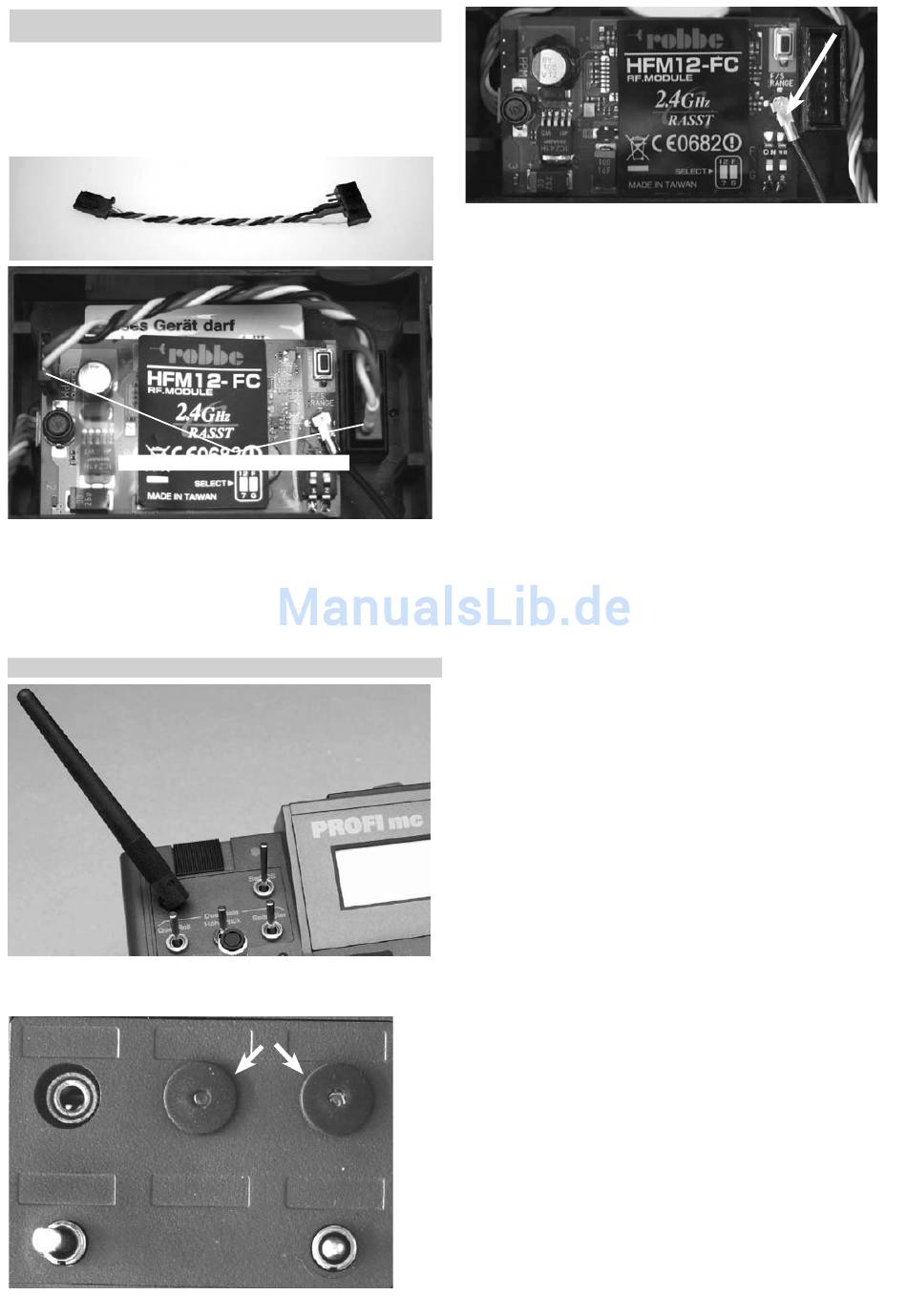

collegare il cavo bianco verso il basso
Attenzione:
Il cavo di collegamento RASST-MPX per apparecchi Multiplex MC
3030 e MC 4000, dev'essere montato come da foto (il cavo bianco va
allacciato al primo connettore, partendo dal basso, ovviamente della
trasmittente).Il modulo potrebbe infatti subire dei danni in caso fosse
invertita la polarità dei connettori della trasmittente.
Montaggio dell'antenna sullo slot frontale
Inserire l'antenna in uno slot libero della trasmittente. Inserire i LED nei
supporti per LED utilizzando un piccolo cacciavite.
Supporti LED
Incollare il modulo alla piastra del modulo con uno degli adesivi forniti.
Inserire il cavo dell'antenna nella presa dell'antenna. Fare attenzione che
l'innesto non venga danneggiato!
Successivamente collegare il cavo come descritto in precedenza.
Innesto antenna
