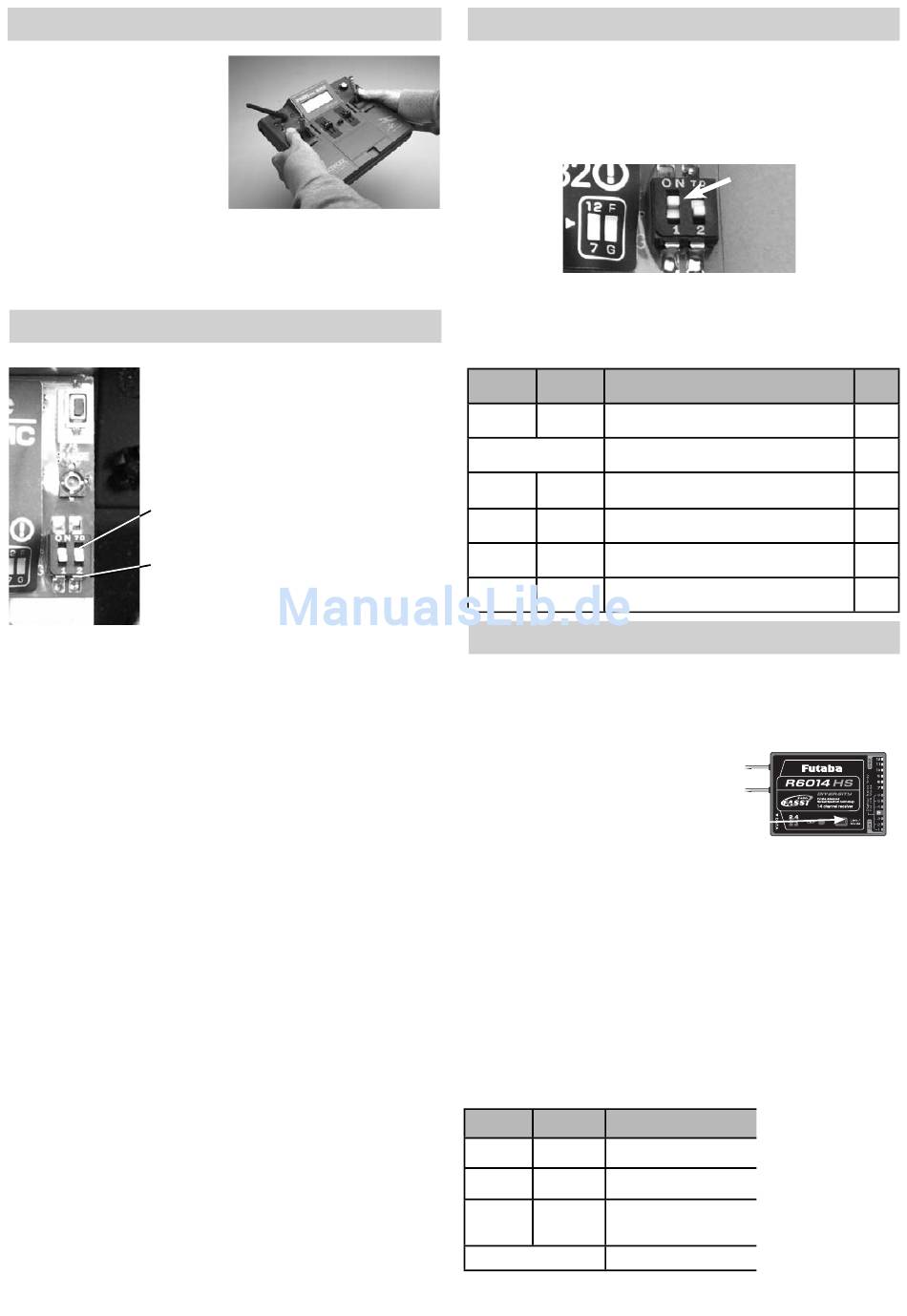

Vyrovnání vysílacích antén
Pohyblivá vysílací anténa by se
měla uvést do vodorovné polohy
(viz foto) pro získání co nejlepšího
vyzařování.
Anténo nikdy nemiřte na model,
v prodloužení anténního hrotu je
vyzařování nejmenší!
UPOZORNĚNÍ:
Během letu se nedotýkejte antény, to výrazně omezuje vyzařování
resp. dosah.
Volba frekvenčního rozsahu
Frekvenční rozsah pásma 2,4 GHz ISM je v
různých zemích jako např. ve Francii různý. Pro
použití ve Francii se musí frekvenční rozsah
přenastavit. Přijímač se musí znovu "spárovat".
FRANCE (Frankreich)
(2407.424 - 2450.432 MHz)
GENERAL (Universell)
(2405.376MHz - 2477.056 MHz)
Důležitý pokyn pro volbu frekvenčního rozsahu v pásmu 2,4
GHz
Oblast použití: země EU, Švýcarsko, Norsko, Island, Rusko
V pásmu 2,4 GHz jsou k dispozici dva různé frekvenční ro-
zsahy:
1. 2405,375...2477,056 MHz, Enastavení „General".
Tento frekvenční rozsah není ve všech zemích EU jednotný
(harmonizovaný), např. ve Francii, proto má následovat
označení „CE"!. Navíc musí výrobce tyto přístroje „notifikovat"
přihlásit u příslušných národních úřadů. V tomto frekvenčním
pásmu mohou z důvodu chybějící harmonizace frekvence pla-
tit odlišná národní ustanovení pro využívání pásma 2,4 GHz
nebo vyzařovaného výkonu.
2. 2407,424...2450,432 MHz, nastavení „France".
Tento frekvenční rozsah je harmonizován v celé EU, označení
„CE". Zde není nutná žádná notifikace a neplatí žádná národní
omezení.
Doporučení:
Pro země jako Rakousko, Francie, Rusko. Itálie, Estonsko, Bel-
gie a Španělsko je třeba zvolit frekvenční rozsah 2 (2400...2454
Mhz) „Nastavení France" (viz návod). V Rumunsku a Bul-
harsku je zapotřebí dodatečné individuální povolení, spojte se
s vaším úřadem. V Norsku není používání povoleno v okruhu
20 km od výzkumné stanice Ny Aelesund.
Obsluha modulu
•
Software na vysílači nastavte na PPM (FM).
Nastavení kanálu 7K - Multi
•
Přepínání modulu z 12 na 7 kanálů se provádí mechanickým
přepínačem na přední straně modulu. Po přepnutí se musí
vysílač vypnout a zase zapnout, aby se převzalo nastavení.
Pozor:
U 4-7 kanálových přijmačů se musí u vysílacího modulu přepnout
kanálový přepínač na „7CH".
DIODOVÉ ZOBRAZENÍ STAVU NA MODULU
LED ze-
LED
Funkce/stav
lená
červená
ZAP
ZAP
Inicializace po zapnutí
Střídavě bliká
ZAP
VYP
HF vyzařování- "vysílání" bez F/S
HF vyzařování v "režimu Power-Down"
ZAP
Bliká
pro test dosahu
Bliká
VYP
HF vyzařování - "vysílání" s F/S
HF vyzařování v "režimu Power-Down"
Bliká
Bliká
pro test dosahu s F/S
Přijímač - napojení
Stisknutí tlačítka "EASY LINK" se v přijímači autotmaticky uloží indivi-
duální číslo kódu vysílače (130 miliónů kódů). Díky tomuto „napojení"
bude přijímač reagovat už jen na signály napojeného vysílače.
• vysílač a přijímač navzájem přibližte (cca. 1 m)
•
vysílač zapněte
•
zapněte napájení přijímače
•
na dobu minimálně 1 vteřiny
stiskněte tlačítko Easy Link (ID Set) na
přijímači a potom ho opět pusťte, aby se
přijímač "napojil" na vysílač.
•
pokud bylo napojení úspěšné,
rozsvítí se zelená dioda na přijímači.
Toto pevné přiřazení od vysílače k přijímači poskytuje nejlepší podmínky
pro ještě lepší potlačení rušivých signálů než u běžných systémů, protože
pomocí digitálního filtru se mohou vyfiltrovat pouze řídící impulzy vlast-
ního vysílače. Tím se velmi efektivně potlačí poruchy a vliv ostatních
vysílačů.
Na stejném modulu může "být připojeno" několik přijímačů . Pokud má
dojít k „napojení" na další modul, musí se po zapnutí opět stisknout
tlačítko EASY LINK.
Druh napojení platí stejným způsobem pro všechny přijímače
FASST!
DIODOVÉ ZOBRAZENÍ STAVU PŘIJÍMAČE
LED ze-
LED
Funkce/stav
lená
červená
Signál vysílače NENÍ
VYP
ZAP
přijat
Signál vysílače bude
ZAP
VYP
přijat
Signály serveru budou
Bliká
VYP
přijaty, číslo kódu ale
není správné.
Střídavě bliká
Neodstranitelná chyba
Kontrola okolí HF
F/S
---
---
VYP
VYP
ZAP
ZAP
