ROBBE RASST Systems Bedienungsanleitung Seite 27

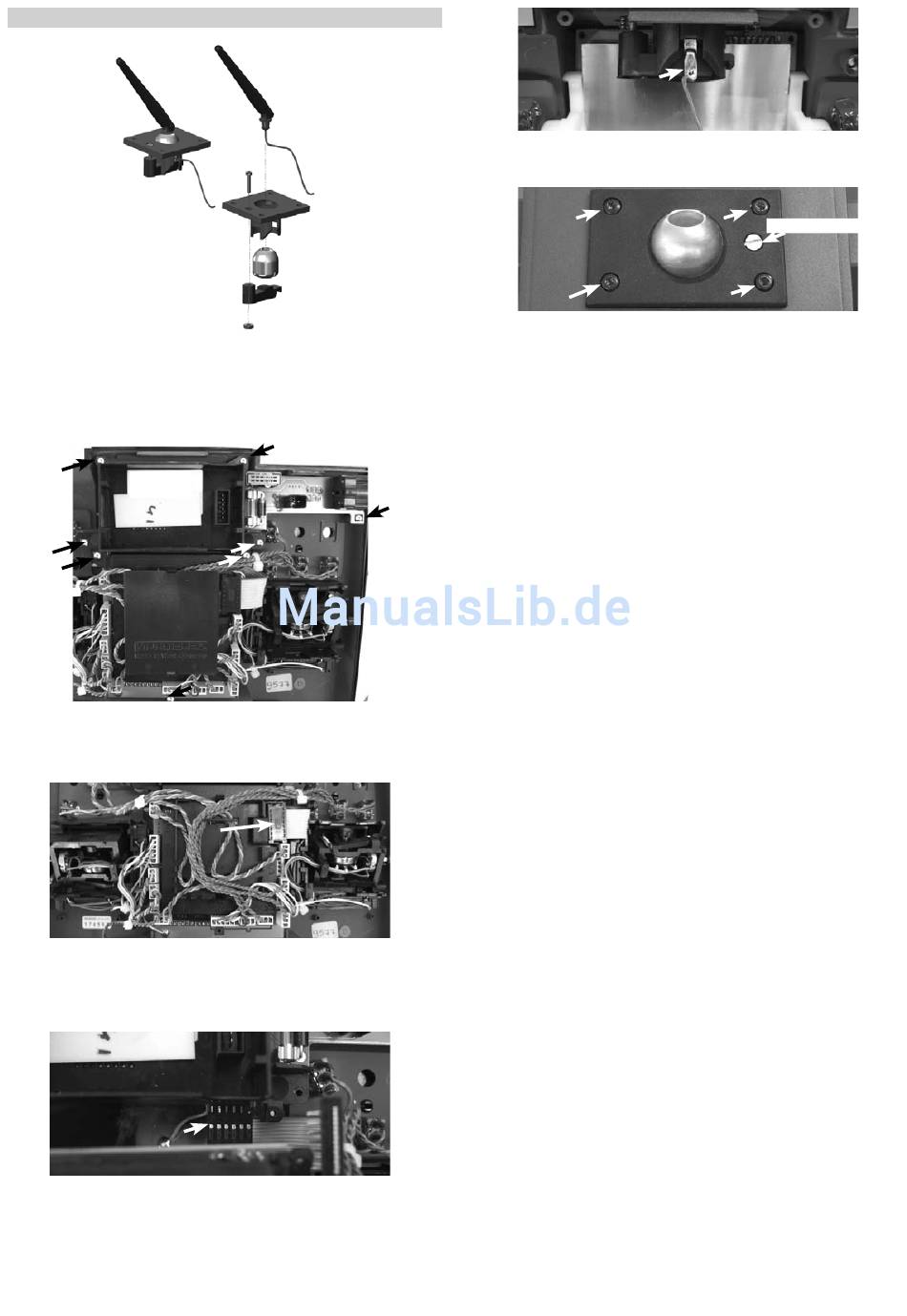

Installation de l'antenne à l'emplacement de la rotule.
Adaptateur à rotule No. F1963100 pour le montage de
l'antenne 2,4 GHz RASST à la place de l'antenne à rotule
35 MHz , pour les radios MPX MC 3030 et MC 4000.
Retirer l'arrière du boitier et les 8 vis de fi xation du boitier
de module d'émission et de la platine.
Retirer la prise latérale. Oter la protection du câble et le
libérer de manière à pouvoir soulever avec précaution la
platine.
Retirer la prise et la platine, noter le sens de la prise. Veiller
à ne pas plier la prise. Veiller à la polarité au moment du
remontage.
Soulever avec précaution le module émetteur; dessouder
le câble d'antenne puis l'isoler.
Le support de rotule peut maintenant être libéré et retiré.
La rotule peut être libérée en désserant la vis de blocage.
L'adapatteur de rotule 2,4Ghz peut être mis en place (voir
schéma d'installation).
Vis de blocage
