Übersicht
moog
 Id.-Nr.: CA97556-002 Stand: 01/2017
Bei einer MSD Power Supply Unit BG7 ist der DC-Anschluss X11/ZK intern nicht abge-
sichert.
+
+
+ –
+ –
ZK
ZK
PE PE
ZK
MSD
MSD Servo Drive DC-AC
Power Supply Unit BG7
BG6A
mit Flüssigkeitskühlung
mit Flüssigkeitskühlung

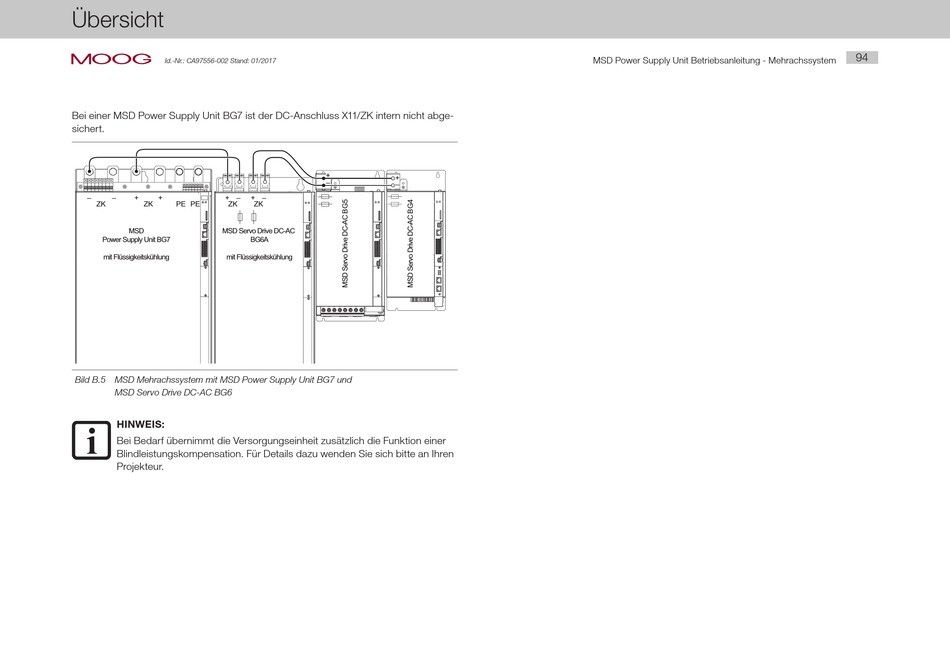

Bild B.5 MSD Mehrachssystem mit MSD Power Supply Unit BG7 und
MSD Servo Drive DC-AC BG6
HINWEIS:
Bei Bedarf übernimmt die Versorgungseinheit zusätzlich die Funktion einer
Blindleistungskompensation. Für Details dazu wenden Sie sich bitte an Ihren
Projekteur.
+
+
ZK
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
94
