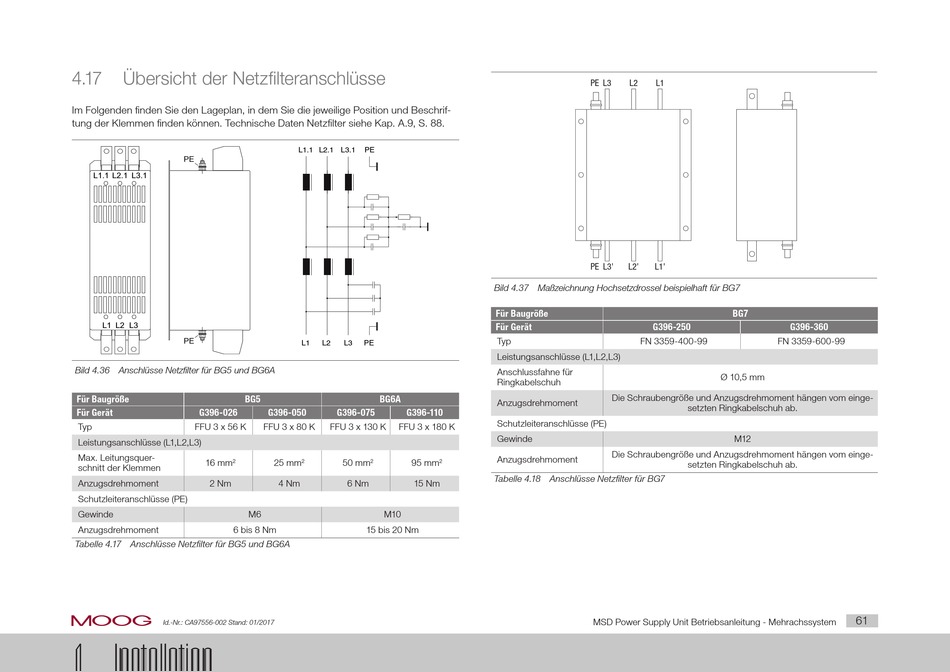

4.17
Übersicht der Netzfilteranschlüsse
Im Folgenden finden Sie den Lageplan, in dem Sie die jeweilige Position und Beschrif-
tung der Klemmen finden können. Technische Daten Netzfilter siehe Kap. A.9, S. 88.
PE
L1.1 L2.1 L3.1
L1 L2 L3
PE
Bild 4.36 Anschlüsse Netzfilter für BG5 und BG6A
Für Baugröße
BG5
Für Gerät
G396-026
Typ
FFU 3 x 56 K
Leistungsanschlüsse (L1,L2,L3)
Max. Leitungsquer-
16 mm
2
schnitt der Klemmen
Anzugsdrehmoment
2 Nm
Schutzleiteranschlüsse (PE)
Gewinde
M6
Anzugsdrehmoment
6 bis 8 Nm
Tabelle 4.17 Anschlüsse Netzfilter für BG5 und BG6A
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
4
Installation
L1.1 L2.1 L3.1
PE
L1
L2
L3
PE
BG6A
G396-050
G396-075
G396-110
FFU 3 x 80 K
FFU 3 x 130 K
FFU 3 x 180 K
25 mm
2
50 mm
2
95 mm
2
4 Nm
6 Nm
15 Nm
M10
15 bis 20 Nm
PE L3
L2
L1
PE L3'
L2'
L1'
Bild 4.37 Maßzeichnung Hochsetzdrossel beispielhaft für BG7
Für Baugröße
Für Gerät
G396-250
Typ
FN 3359-400-99
Leistungsanschlüsse (L1,L2,L3)
Anschlussfahne für
Ringkabelschuh
Die Schraubengröße und Anzugsdrehmoment hängen vom einge-
Anzugsdrehmoment
Schutzleiteranschlüsse (PE)
Gewinde
Die Schraubengröße und Anzugsdrehmoment hängen vom einge-
Anzugsdrehmoment
Tabelle 4.18 Anschlüsse Netzfilter für BG7
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
BG7
G396-360
FN 3359-600-99
Ø 10,5 mm
setzten Ringkabelschuh ab.
M12
setzten Ringkabelschuh ab.
61
