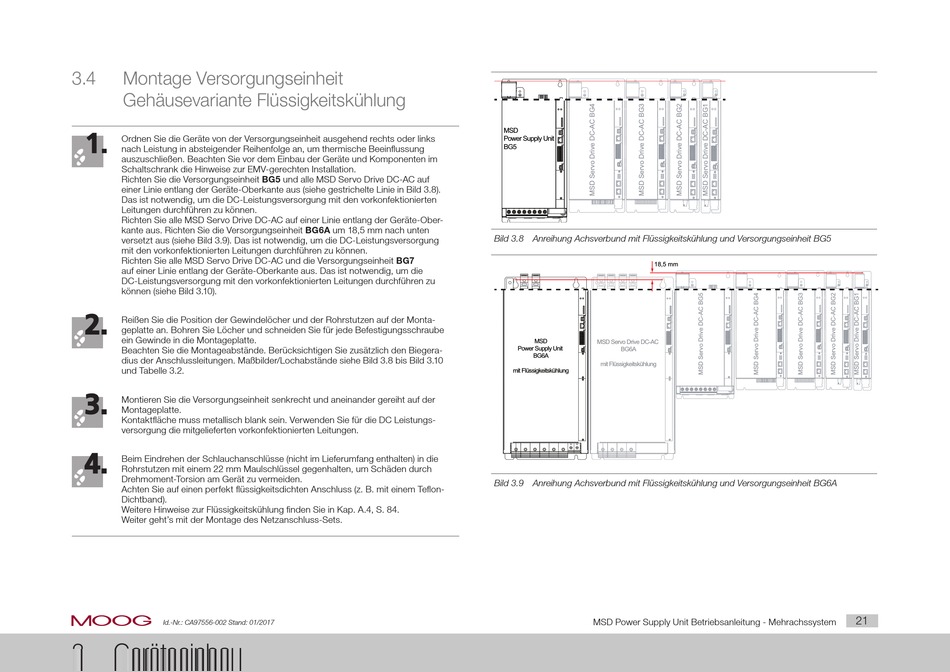

3.4
Montage Versorgungseinheit
Gehäusevariante Flüssigkeitskühlung
1.
Ordnen Sie die Geräte von der Versorgungseinheit ausgehend rechts oder links
nach Leistung in absteigender Reihenfolge an, um thermische Beeinflussung
auszuschließen. Beachten Sie vor dem Einbau der Geräte und Komponenten im
Schaltschrank die Hinweise zur EMV-gerechten Installation.
Richten Sie die Versorgungseinheit BG5 und alle MSD Servo Drive DC-AC auf
einer Linie entlang der Geräte-Oberkante aus (siehe gestrichelte Linie in Bild 3.8).
Das ist notwendig, um die DC-Leistungsversorgung mit den vorkonfektio nierten
Leitungen durchführen zu können.
Richten Sie alle MSD Servo Drive DC-AC auf einer Linie entlang der Geräte-Ober-
kante aus. Richten Sie die Versorgungseinheit BG6A um 18,5 mm nach unten
versetzt aus (siehe Bild 3.9). Das ist notwendig, um die DC-Leistungsversorgung
mit den vorkonfektio nierten Leitungen durchführen zu können.
Richten Sie alle MSD Servo Drive DC-AC und die Versorgungseinheit BG7
auf einer Linie entlang der Geräte-Oberkante aus. Das ist notwendig, um die
DC-Leistungsversorgung mit den vorkonfektio nierten Leitungen durchführen zu
können (siehe Bild 3.10).
2.
Reißen Sie die Position der Gewindelöcher und der Rohrstutzen auf der Monta-
geplatte an. Bohren Sie Löcher und schneiden Sie für jede Befestigungsschraube
ein Gewinde in die Montageplatte.
Beachten Sie die Montageabstände. Berücksichtigen Sie zusätzlich den Biegera-
dius der Anschlussleitungen. Maßbilder/Lochabstände siehe Bild 3.8 bis Bild 3.10
und Tabelle 3.2.
3.
Montieren Sie die Versorgungseinheit senkrecht und aneinander gereiht auf der
Montageplatte.
Kontaktfläche muss metallisch blank sein. Verwenden Sie für die DC Leistungs-
versorgung die mitgelieferten vorkonfektionierten Leitungen.
4.
Beim Eindrehen der Schlauchanschlüsse (nicht im Lieferumfang enthalten) in die
Rohrstutzen mit einem 22 mm Maulschlüssel gegenhalten, um Schäden durch
Drehmoment-Torsion am Gerät zu vermeiden.
Achten Sie auf einen perfekt flüssigkeitsdichten Anschluss (z. B. mit einem Teflon-
Dichtband).
Weitere Hinweise zur Flüssigkeitskühlung finden Sie in Kap. A.4, S. 84.
Weiter geht's mit der Montage des Netzanschluss-Sets.
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
3
Geräteeinbau
MSD
Power Supply Unit
BG5
Bild 3.8 Anreihung Achsverbund mit Flüssigkeitskühlung und Versorgungseinheit BG5
18,5 mm
MSD
MSD Servo Drive DC-AC
Power Supply Unit
BG6A
BG6A
mit Flüssigkeitskühlung
mit Flüssigkeitskühlung
Bild 3.9 Anreihung Achsverbund mit Flüssigkeitskühlung und Versorgungseinheit BG6A
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
21
