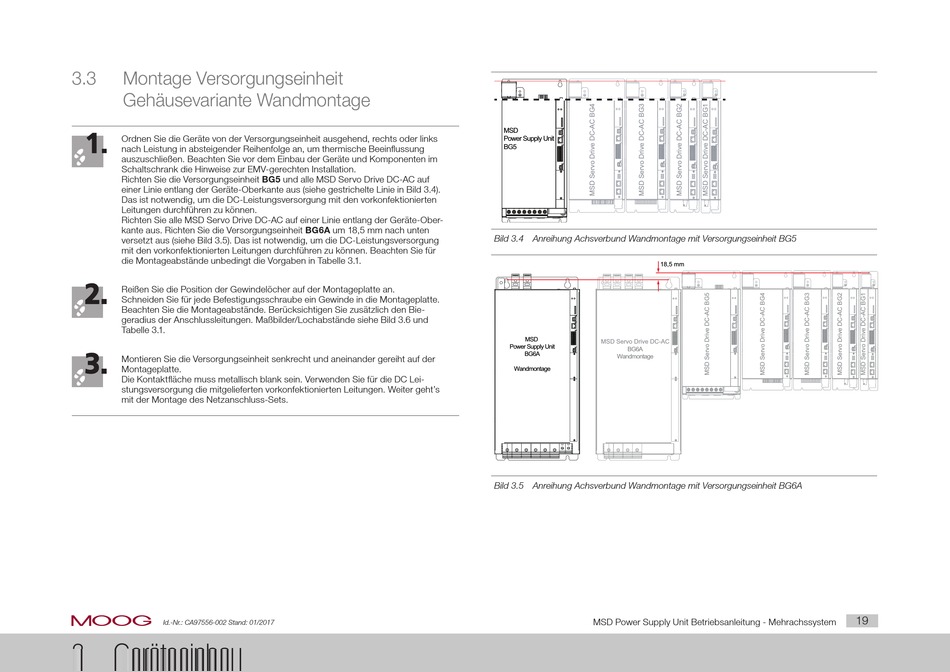

3.3
Montage Versorgungseinheit
Gehäusevariante Wandmontage
1.
Ordnen Sie die Geräte von der Versorgungseinheit ausgehend, rechts oder links
nach Leistung in absteigender Reihenfolge an, um thermische Beeinflussung
auszuschließen. Beachten Sie vor dem Einbau der Geräte und Komponenten im
Schaltschrank die Hinweise zur EMV-gerechten Installation.
Richten Sie die Versorgungseinheit BG5 und alle MSD Servo Drive DC-AC auf
einer Linie entlang der Geräte-Oberkante aus (siehe gestrichelte Linie in Bild 3.4).
Das ist notwendig, um die DC-Leistungsversorgung mit den vorkonfektio nierten
Leitungen durchführen zu können.
Richten Sie alle MSD Servo Drive DC-AC auf einer Linie entlang der Geräte-Ober-
kante aus. Richten Sie die Versorgungseinheit BG6A um 18,5 mm nach unten
versetzt aus (siehe Bild 3.5). Das ist notwendig, um die DC-Leistungsversorgung
mit den vorkonfektio nierten Leitungen durchführen zu können. Beachten Sie für
die Montageabstände unbedingt die Vorgaben in Tabelle 3.1.
2.
Reißen Sie die Position der Gewindelöcher auf der Montageplatte an.
Schneiden Sie für jede Befestigungsschraube ein Gewinde in die Montageplatte.
Beachten Sie die Montageabstände. Berücksichtigen Sie zusätzlich den Bie-
geradius der Anschlussleitungen. Maßbilder/Lochabstände siehe Bild 3.6 und
Tabelle 3.1.
3.
Montieren Sie die Versorgungseinheit senkrecht und aneinander gereiht auf der
Montageplatte.
Die Kontaktfläche muss metallisch blank sein. Verwenden Sie für die DC Lei-
stungsversorgung die mitgelieferten vorkonfektionierten Leitungen. Weiter geht's
mit der Montage des Netzanschluss-Sets.
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
3
Geräteeinbau
MSD
Power Supply Unit
BG5
Bild 3.4 Anreihung Achsverbund Wandmontage mit Versorgungseinheit BG5
18,5 mm
MSD
MSD Servo Drive DC-AC
Power Supply Unit
BG6A
BG6A
Wandmontage
Wandmontage
Bild 3.5 Anreihung Achsverbund Wandmontage mit Versorgungseinheit BG6A
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
19
