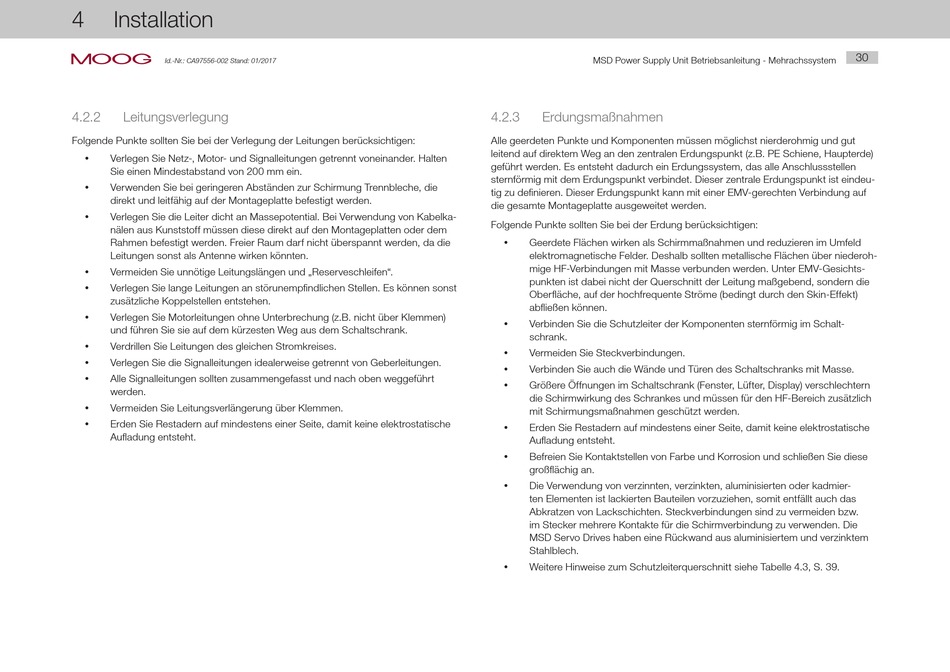

4
Installation
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
4.2.2
Leitungsverlegung
Folgende Punkte sollten Sie bei der Verlegung der Leitungen berücksichtigen:
y
Verlegen Sie Netz-, Motor- und Signalleitungen getrennt voneinander. Halten
Sie einen Mindestabstand von 200 mm ein.
y
Verwenden Sie bei geringeren Abständen zur Schirmung Trennbleche, die
direkt und leitfähig auf der Montageplatte befestigt werden.
Verlegen Sie die Leiter dicht an Massepotential. Bei Verwendung von Kabelka-
y
nälen aus Kunststoff müssen diese direkt auf den Montageplatten oder dem
Rahmen befestigt werden. Freier Raum darf nicht überspannt werden, da die
Leitungen sonst als Antenne wirken könnten.
Vermeiden Sie unnötige Leitungslängen und „Reserveschleifen".
y
Verlegen Sie lange Leitungen an störunempfindlichen Stellen. Es können sonst
y
zusätzliche Koppelstellen entstehen.
Verlegen Sie Motorleitungen ohne Unterbrechung (z.B. nicht über Klemmen)
y
und führen Sie sie auf dem kürzesten Weg aus dem Schaltschrank.
y
Verdrillen Sie Leitungen des gleichen Stromkreises.
y
Verlegen Sie die Signalleitungen idealerweise getrennt von Geberleitungen.
Alle Signalleitungen sollten zusammengefasst und nach oben weggeführt
y
werden.
Vermeiden Sie Leitungsverlängerung über Klemmen.
y
Erden Sie Restadern auf mindestens einer Seite, damit keine elektrostatische
y
Aufladung entsteht.
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
4.2.3
Erdungsmaßnahmen
Alle geerdeten Punkte und Komponenten müssen möglichst nierderohmig und gut
leitend auf direktem Weg an den zentralen Erdungspunkt (z.B. PE Schiene, Haupterde)
geführt werden. Es entsteht dadurch ein Erdungssystem, das alle Anschlussstellen
sternförmig mit dem Erdungspunkt verbindet. Dieser zentrale Erdungspunkt ist eindeu-
tig zu definieren. Dieser Erdungspunkt kann mit einer EMV-gerechten Verbindung auf
die gesamte Montageplatte ausgeweitet werden.
Folgende Punkte sollten Sie bei der Erdung berücksichtigen:
Geerdete Flächen wirken als Schirmmaßnahmen und reduzieren im Umfeld
y
elektromagnetische Felder. Deshalb sollten metallische Flächen über niederoh-
mige HF-Verbindungen mit Masse verbunden werden. Unter EMV-Gesichts-
punkten ist dabei nicht der Querschnitt der Leitung maßgebend, sondern die
Oberfläche, auf der hochfrequente Ströme (bedingt durch den Skin-Effekt)
abfließen können.
Verbinden Sie die Schutzleiter der Komponenten sternförmig im Schalt-
y
schrank.
Vermeiden Sie Steckverbindungen.
y
Verbinden Sie auch die Wände und Türen des Schaltschranks mit Masse.
y
Größere Öffnungen im Schaltschrank (Fenster, Lüfter, Display) verschlechtern
y
die Schirmwirkung des Schrankes und müssen für den HF-Bereich zusätzlich
mit Schirmungsmaßnahmen geschützt werden.
y
Erden Sie Restadern auf mindestens einer Seite, damit keine elektrostatische
Aufladung entsteht.
y
Befreien Sie Kontaktstellen von Farbe und Korrosion und schließen Sie diese
großflächig an.
Die Verwendung von verzinnten, verzinkten, aluminisierten oder kadmier-
y
ten Elementen ist lackierten Bauteilen vorzuziehen, somit entfällt auch das
Abkratzen von Lackschichten. Steckverbindungen sind zu vermeiden bzw.
im Stecker mehrere Kontakte für die Schirmverbindung zu verwenden. Die
MSD Servo Drives haben eine Rückwand aus aluminisiertem und verzinktem
Stahlblech.
Weitere Hinweise zum Schutzleiterquerschnitt siehe Tabelle 4.3, S. 39.
y
30
