4
Installation
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
Verbindung BG6A zu BG6A DC-AC Servoreglern
1.
Verbinden Sie die Klemme X12/ZK+ der Versorgungseinheit mit der Klemme X11/
ZK+ des nächsten angereihten DC-AC Servoreglers BG6A.
Verwenden Sie dazu eigene Leiter.
Die Verbindung des Zwischenkreises muss mit parallelen Leitungen vorgenom-
men werden. Der Leiterquerschnitt muss mindestens 50 mm² (CU) sein. Die Lei-
tungen müssen kurz- und erdschlussfest und geschirmt verlegt werden. Verdrillen
Sie die Leitungen oder verwenden Sie einen Schirmchlauch. Die Länge von 2 m
soll nicht überschritten werden. Bei Verwendung anderer Verbindungsleitungen
übernimmt Moog keine Garantie für einen stabilen und sicheren Betrieb.
Verbinden Sie am DC-AC Servoregler den DC-Leistungsversorgungsleiter zum
nächsten angereihten DC-AC Servoregler.
2.
Verbinden Sie die Klemme X12/ZK– der Versorgungseinheit mit der Klemme X11/
ZK– des nächsten angereihten DC-AC Servoreglers BG6A.
Verbinden Sie am DC-AC Servoregler den DC-Leistungsversorgungsleiter zum
nächsten angereihten DC-AC Servoregler.
Verwenden Sie dazu eigene Leiter.
3.
Schließen Sie den Berührungsschutz an den DC-Link-Klemmen X11.
Weitere Informationen finden Sie in der MSD Servo Drive DC-AC Betriebsanlei-
tung.
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
–
+
+
X11
MSD Servo Drive DC-AC
MSD
Power Supply Unit
BG 6A
X12
ZK
RB
PE
L1
L2
L3
+
–
-
+

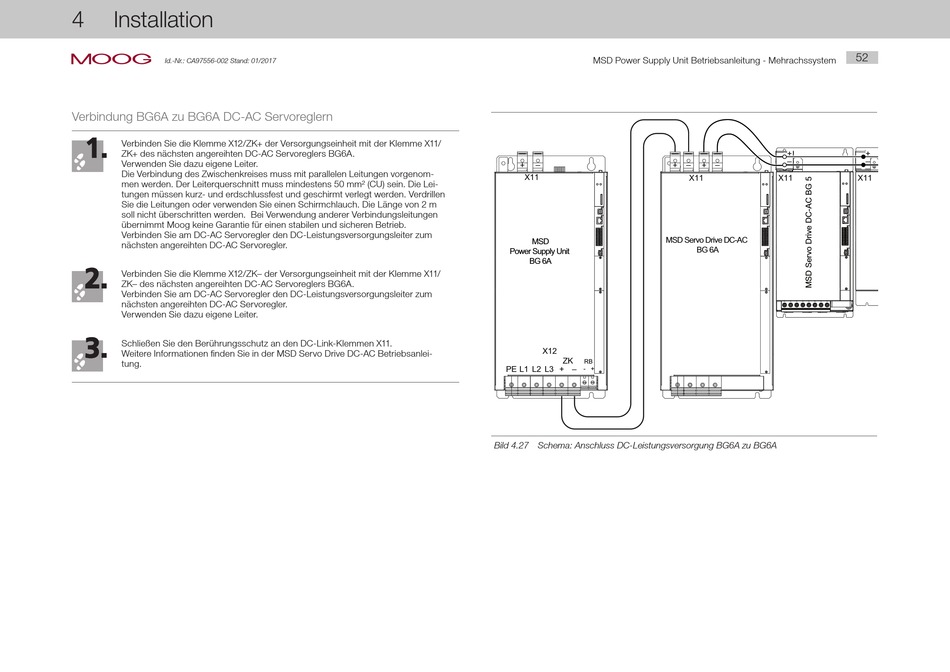

Bild 4.27 Schema: Anschluss DC-Leistungsversorgung BG6A zu BG6A
52
+
+
–
–
–
–
+
X11
X11
X11
BG 6A
+
–
X11
