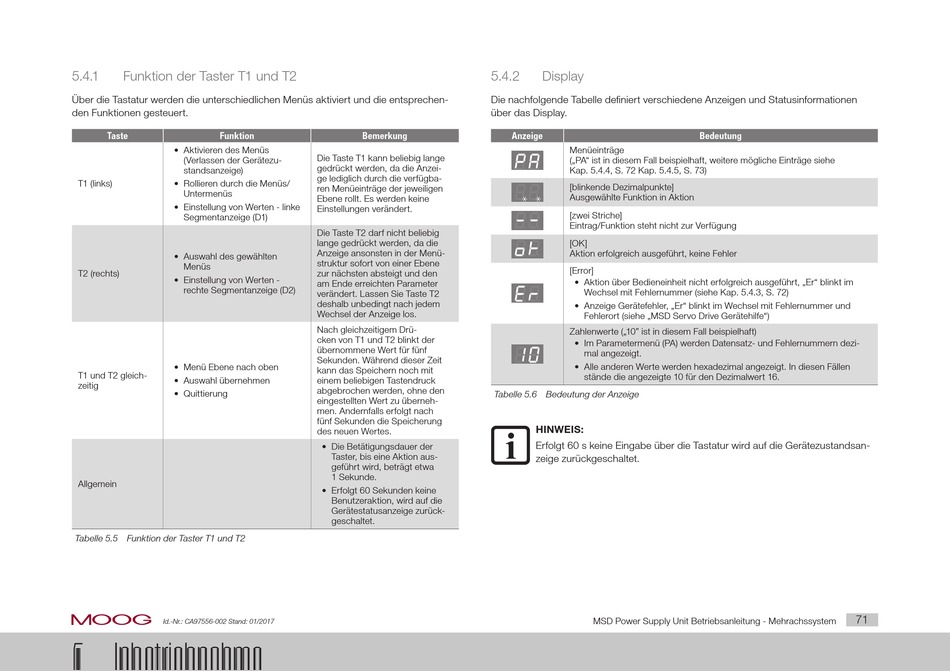

5.4.1
Funktion der Taster T1 und T2
Über die Tastatur werden die unterschiedlichen Menüs aktiviert und die entsprechen-
den Funktionen gesteuert.
Taste
Funktion
• Aktivieren des Menüs
(Verlassen der Gerätezu-
standsanzeige)
T1 (links)
• Rollieren durch die Menüs/
Untermenüs
• Einstellung von Werten - linke
Segmentanzeige (D1)
• Auswahl des gewählten
Menüs
T2 (rechts)
• Einstellung von Werten -
rechte Segmentanzeige (D2)
• Menü Ebene nach oben
T1 und T2 gleich-
• Auswahl übernehmen
zeitig
• Quittierung
Allgemein
Tabelle 5.5 Funktion der Taster T1 und T2
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
5
Inbetriebnahme
5.4.2
Die nachfolgende Tabelle definiert verschiedene Anzeigen und Statusinformationen
über das Display.
Bemerkung
Die Taste T1 kann beliebig lange
gedrückt werden, da die Anzei-
ge lediglich durch die verfügba-
ren Menüeinträge der jeweiligen
Ebene rollt. Es werden keine
Einstellungen verändert.
Die Taste T2 darf nicht beliebig
lange gedrückt werden, da die
Anzeige ansonsten in der Menü-
struktur sofort von einer Ebene
zur nächsten absteigt und den
am Ende erreichten Parameter
verändert. Lassen Sie Taste T2
deshalb unbedingt nach jedem
Wechsel der Anzeige los.
Nach gleichzeitigem Drü-
cken von T1 und T2 blinkt der
übernommene Wert für fünf
Sekunden. Während dieser Zeit
kann das Speichern noch mit
einem beliebigen Tastendruck
abgebrochen werden, ohne den
Tabelle 5.6 Bedeutung der Anzeige
eingestellten Wert zu überneh-
men. Andernfalls erfolgt nach
fünf Sekunden die Speicherung
des neuen Wertes.
• Die Betätigungsdauer der
Taster, bis eine Aktion aus-
geführt wird, beträgt etwa
1 Sekunde.
• Erfolgt 60 Sekunden keine
Benutzeraktion, wird auf die
Gerätestatusanzeige zurück-
geschaltet.
Display
Anzeige
Menüeinträge
(„PA" ist in diesem Fall beispielhaft, weitere mögliche Einträge siehe
Kap. 5.4.4, S. 72 Kap. 5.4.5, S. 73)
[blinkende Dezimalpunkte]
Ausgewählte Funktion in Aktion
[zwei Striche]
Eintrag/Funktion steht nicht zur Verfügung
[OK]
Aktion erfolgreich ausgeführt, keine Fehler
[Error]
• Aktion über Bedieneinheit nicht erfolgreich ausgeführt, „Er" blinkt im
Wechsel mit Fehlernummer (siehe Kap. 5.4.3, S. 72)
• Anzeige Gerätefehler, „Er" blinkt im Wechsel mit Fehlernummer und
Fehlerort (siehe „MSD Servo Drive Gerätehilfe")
Zahlenwerte („10" ist in diesem Fall beispielhaft)
• Im Parametermenü (PA) werden Datensatz- und Fehlernummern dezi-
mal angezeigt.
• Alle anderen Werte werden hexadezimal angezeigt. In diesen Fällen
stände die angezeigte 10 für den Dezimalwert 16.
HINWEIS:
Erfolgt 60 s keine Eingabe über die Tastatur wird auf die Gerätezustandsan-
zeige zurückgeschaltet.
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
Bedeutung
71
