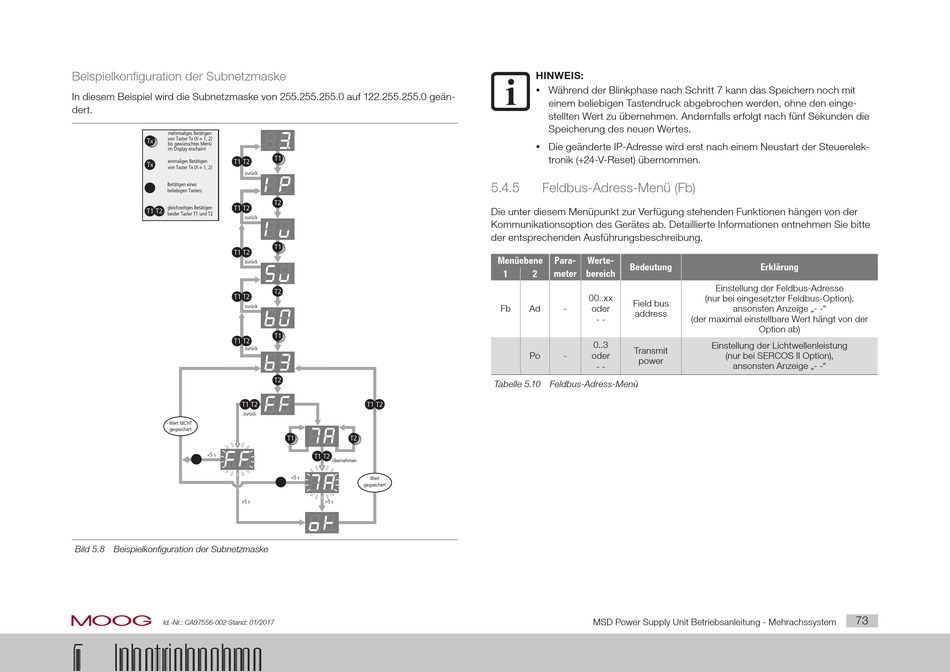

Beispielkonfiguration der Subnetzmaske
In diesem Beispiel wird die Subnetzmaske von 255.255.255.0 auf 122.255.255.0 geän-
dert.
mehrmaliges Betätigen
von Taster Tx (X = 1, 2)
Tx
bis gewünschtes Menü
im Display erscheint
T1 T2
einmaliges Betätigen
Tx
von Taster Tx (X = 1, 2)
zurück
Betätigen eines
beliebigen Tasters
gleichzeitiges Betätigen
T1 T2
T1 T2
beider Taster T1 und T2
zurück
T1 T2
zurück
T1 T2
zurück
T1 T2
zurück
T1 T2
zurück
Wert NICHT
gespeichert
<5 s
>5 s
Bild 5.8 Beispielkonfiguration der Subnetzmaske
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
5
Inbetriebnahme
T1
T2
T1
T2
T1
T2
T1 T2
T1
T2
T1 T2
übernehmen
<5 s
Wert
gespeichert
>5 s
HINWEIS:
y Während der Blinkphase nach Schritt 7 kann das Speichern noch mit
einem beliebigen Tastendruck abgebrochen werden, ohne den einge-
stellten Wert zu übernehmen. Andernfalls erfolgt nach fünf Sekunden die
Speicherung des neuen Wertes.
y Die geänderte IP-Adresse wird erst nach einem Neustart der Steuerelek-
tronik (+24-V-Reset) übernommen.
5.4.5
Feldbus-Adress-Menü (Fb)
Die unter diesem Menüpunkt zur Verfügung stehenden Funktionen hängen von der
Kommunikationsoption des Gerätes ab. Detaillierte Informationen entnehmen Sie bitte
der entsprechenden Ausführungsbeschreibung.
Menüebene
Para-
Werte-
Bedeutung
1
2
meter
bereich
00..xx
Field bus
Fb
Ad
-
oder
address
- -
0..3
Transmit
Po
-
oder
power
- -
Tabelle 5.10 Feldbus-Adress-Menü
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
Erklärung
Einstellung der Feldbus-Adresse
(nur bei eingesetzter Feldbus-Option),
ansonsten Anzeige „- -"
(der maximal einstellbare Wert hängt von der
Option ab)
Einstellung der Lichtwellenleistung
(nur bei SERCOS II Option),
ansonsten Anzeige „- -"
73
