4.7.2
Anschluss DC-Leistungsversorgung (X11) BG6A
Verbindung BG6A zu kleineren DC-AC Servoreglern
1.
Verbinden Sie die Klemme X11/+ der Versorgungseinheit mit der Klemme X11/+
des nächsten angereihten DC-AC Servoreglers.
Verwenden Sie dazu die vorkonfektionierten DC-Leistungsversorgungsleiter.
Ziehen Sie den Schrumpfschlauch am runden Ende ab.
Verwenden Sie den längeren Leiter bei rechts angereihten Servoreglern.
Verwenden Sie den kürzeren Leiter bei links angereihten Servoreglern.
Verbinden Sie am DC-AC Servoregler den DC-Leistungsversorgungsleiter zum
nächsten angereihten DC-AC Servoregler.
2.
Verbinden Sie die Klemme X11/– der Versorgungseinheit mit der Klemme X11/–
des nächsten angereihten DC-AC Servoreglers.
Verwenden Sie dazu die vorkonfektionierten DC-Leistungsversorgungsleiter.
Ziehen Sie den Schrumpfschlauch am runden Ende ab.
Verwenden Sie den kürzeren Leiter bei rechts angereihten Servoreglern.
Verwenden Sie den längeren Leiter bei links angereihten Servoreglern.
Verbinden Sie am DC-AC Servoregler den DC-Leistungsversorgungsleiter zum
nächsten angereihten DC-AC Servoregler.
3.
Schließen Sie den Berührungsschutz an den DC-Link-Klemmen X11.
Weitere Informationen finden Sie in der MSD Servo Drive DC-AC Betriebsanlei-
tung.
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
4
Installation
+
–
+
–
X11
X11
MSD
Power Supply Unit
BG 6A

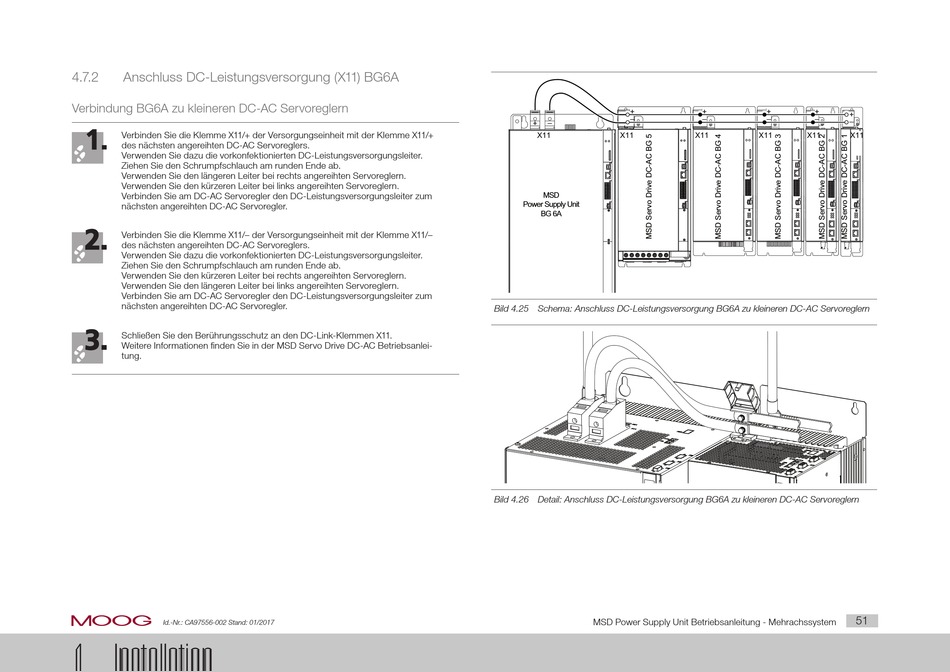

Bild 4.25 Schema: Anschluss DC-Leistungsversorgung BG6A zu kleineren DC-AC Servoreglern
Bild 4.26 Detail: Anschluss DC-Leistungsversorgung BG6A zu kleineren DC-AC Servoreglern
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
+
+
+
+
–
–
–
–
X11
X11
X11
X11
51
