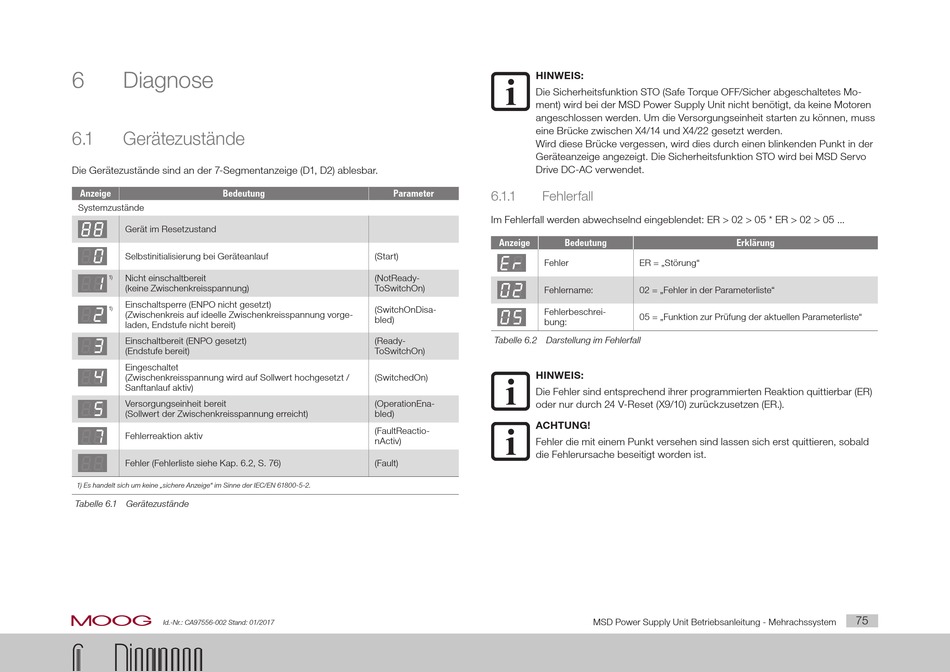

6
Diagnose
6.1
Gerätezustände
Die Gerätezustände sind an der 7-Segmentanzeige (D1, D2) ablesbar.
Anzeige
Bedeutung
Systemzustände
Gerät im Resetzustand
Selbstinitialisierung bei Geräteanlauf
Nicht einschaltbereit
1)
(keine Zwischenkreisspannung)
Einschaltsperre (ENPO nicht gesetzt)
1)
(Zwischenkreis auf ideelle Zwischenkreisspannung vorge-
laden, Endstufe nicht bereit)
Einschaltbereit (ENPO gesetzt)
(Endstufe bereit)
Eingeschaltet
(Zwischenkreisspannung wird auf Sollwert hochgesetzt /
Sanftanlauf aktiv)
Versorgungseinheit bereit
(Sollwert der Zwischenkreisspannung erreicht)
Fehlerreaktion aktiv
Fehler (Fehlerliste siehe Kap. 6.2, S. 76)
1) Es handelt sich um keine „sichere Anzeige" im Sinne der IEC/EN 61800-5-2.
Tabelle 6.1 Gerätezustände
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
6
Diagnose
HINWEIS:
Die Sicherheitsfunktion STO (Safe Torque OFF/Sicher abgeschaltetes Mo-
ment) wird bei der MSD Power Supply Unit nicht benötigt, da keine Motoren
angeschlossen werden. Um die Versorgungseinheit starten zu können, muss
eine Brücke zwischen X4/14 und X4/22 gesetzt werden.
Wird diese Brücke vergessen, wird dies durch einen blinkenden Punkt in der
Geräteanzeige angezeigt. Die Sicherheitsfunktion STO wird bei MSD Servo
Drive DC-AC verwendet.
Parameter
6.1.1
Fehlerfall
Im Fehlerfall werden abwechselnd eingeblendet: ER > 02 > 05 * ER > 02 > 05 ...
Anzeige
(Start)
Fehler
(NotReady-
ToSwitchOn)
Fehlername:
(SwitchOnDisa-
Fehlerbeschrei-
bled)
bung:
Tabelle 6.2 Darstellung im Fehlerfall
(Ready-
ToSwitchOn)
HINWEIS:
(SwitchedOn)
Die Fehler sind entsprechend ihrer programmierten Reaktion quittierbar (ER)
(OperationEna-
oder nur durch 24 V-Reset (X9/10) zurückzusetzen (ER.).
bled)
ACHTUNG!
(FaultReactio-
nActiv)
Fehler die mit einem Punkt versehen sind lassen sich erst quittieren, sobald
die Fehlerursache beseitigt worden ist.
(Fault)
Bedeutung
Erklärung
ER = „Störung"
02 = „Fehler in der Parameterliste"
05 = „Funktion zur Prüfung der aktuellen Parameterliste"
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
75
