4
Installation
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
4.3.4
Anschlussplan BG5
8
9
L1
L1.1
L2
L2.1
L3
L3.1
6
5
4
3
2
1
L1 L2 L3 PE

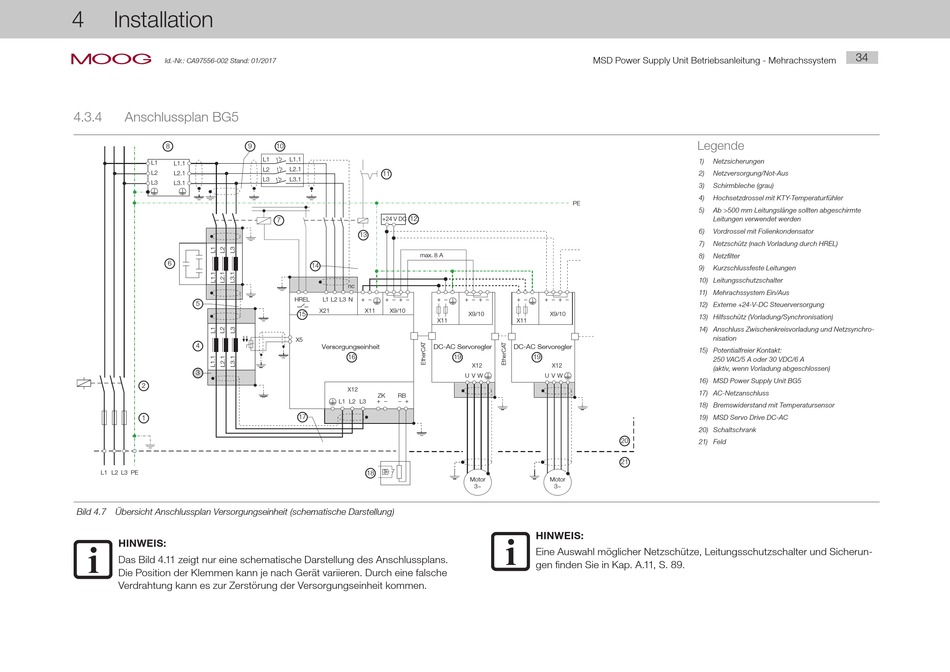

Bild 4.7 Übersicht Anschlussplan Versorgungseinheit (schematische Darstellung)
HINWEIS:
Das Bild 4.11 zeigt nur eine schematische Darstellung des Anschlussplans.
Die Position der Klemmen kann je nach Gerät variieren. Durch eine falsche
Verdrahtung kann es zur Zerstörung der Versorgungseinheit kommen.
10
L1
L1.1
L2
L2.1
11
L3
L3.1
12
+24 V DC
7
13
max. 8 A
14
nc
HREL
L1 L2 L3 N
+ −
+
−
+
−
+ −
X21
X11
X9/10
15
X11
X5
Versorgungseinheit
DC-AC Servoregler
16
X12
ZK
RB
+ −
− +
L1 L2
L3
17
ϑ
18
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
PE
+
−
+
−
+ −
+
−
+
−
X9/10
X9/10
X11
DC-AC Servoregler
19
19
X12
X12
U V W
U V W
20
21
Motor
Motor
3~
3~
HINWEIS:
Eine Auswahl möglicher Netzschütze, Leitungsschutzschalter und Sicherun-
gen finden Sie in Kap. A.11, S. 89.
34
Legende
1)
Netzsicherungen
2)
Netzversorgung/Not-Aus
3)
Schirmbleche (grau)
4)
Hochsetzdrossel mit KTY-Temperaturfühler
5)
Ab >500 mm Leitungslänge sollten abgeschirmte
Leitungen verwendet werden
6)
Vordrossel mit Folienkondensator
7)
Netzschütz (nach Vorladung durch HREL)
8)
Netzfilter
9)
Kurzschlussfeste Leitungen
10) Leitungsschutzschalter
11) Mehrachssystem Ein/Aus
12) Externe +24-V-DC Steuerversorgung
13) Hilfsschütz (Vorladung/Synchronisation)
14) Anschluss Zwischenkreisvorladung und Netzsynchro-
nisation
15) Potentialfreier Kontakt:
250 VAC/5 A oder 30 VDC/6 A
(aktiv, wenn Vorladung abgeschlossen)
16) MSD Power Supply Unit BG5
17) AC-Netzanschluss
18) Bremswiderstand mit Temperatursensor
19) MSD Servo Drive DC-AC
20) Schaltschrank
21) Feld
