Baugröße
Gerät
X11/ZK+, ZK-
Schraubengröße für Ringkabel-
schuh
Anzugsdrehmoment
X11/PE
1)
Schraubengröße für Ringkabel-
schuh
Anzugsdrehmoment
X12/L1, L2, L3
Schraubengröße für Ringkabel-
schuh
Anzugsdrehmoment
X12/PE
1)
Schraubengröße für Ringkabel-
schuh
Anzugsdrehmoment
X12/RB+, RB-
Schraubengröße für Ringkabel-
schuh
Anzugsdrehmoment
1)
Der Schutzleiterquerschnitt hängt vom Querschnitt des Außenleiters ab (siehe Kap. 4.4, S. 39)
Der Mindestquerschnitt der Anschlussleitungen richtet sich nach den örtlichen Bestimmungen, Gegebenheiten und dem
Nennstrom der Versorgungseinheit.

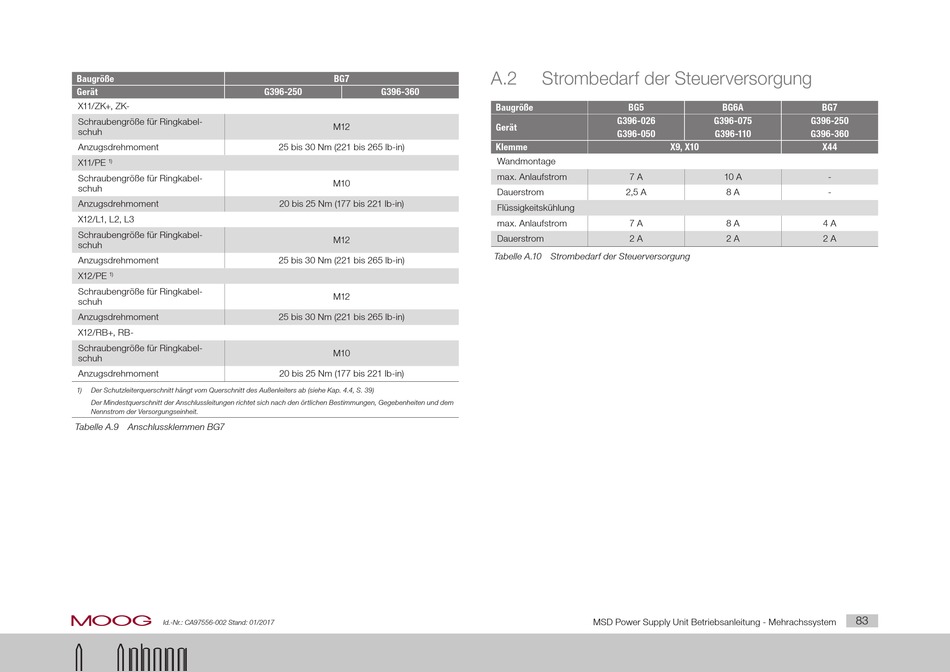

Tabelle A.9 Anschlussklemmen BG7
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
A
Anhang
BG7
G396-250
G396-360
M12
25 bis 30 Nm (221 bis 265 lb-in)
M10
20 bis 25 Nm (177 bis 221 lb-in)
M12
25 bis 30 Nm (221 bis 265 lb-in)
M12
25 bis 30 Nm (221 bis 265 lb-in)
M10
20 bis 25 Nm (177 bis 221 lb-in)
A.2
Strombedarf der Steuerversorgung
Baugröße
BG5
G396-026
Gerät
G396-050
Klemme
Wandmontage
max. Anlaufstrom
7 A
Dauerstrom
2,5 A
Flüssigkeitskühlung
max. Anlaufstrom
7 A
Dauerstrom
2 A
Tabelle A.10 Strombedarf der Steuerversorgung
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
BG6A
BG7
G396-075
G396-250
G396-110
G396-360
X9, X10
X44
10 A
-
8 A
-
8 A
4 A
2 A
2 A
83
