B
Übersicht
Die MSD Power Supply Unit ist für den Einsatz in einem MSD Mehrachssystem
bestimmt. Das Mehrachssystem besteht aus einer MSD Power Supply Unit mit dem
Netzanschluss-Set und mehreren daran angeschlossenen MSD Servo Drives DC-AC.
Im motorischen Betrieb entnimmt die Versorgungseinheit aus dem Versorgungsnetz
Energie und stellt sie über den Zwischenkreis den angeschlossenen DC-AC Servoreg-
lern zur Verfügung. Im generatorischen Betrieb wird die Energie im Zwischenkreis zwi-
schengespeichert. Temporär überschüssige Energie wird durch die Versorgungseinheit
sinusförmig ins Versorgungsnetz zurückgespeist.
moog
Id.-Nr.: CA97556-002 Stand: 01/2017
Übersicht
3
4
5
2
1
1)
Netzleitung
2)
Netzanschluss-Set bestehend aus Netzfilter, Vordrossel mit Folienkondensator und Hochsetzdrossel
3)
Bremswiderstand
4)
MSD Power Supply Unit
5)
MSD Servo Drive DC-AC
6)
DC-Leistungsversorgung über vorkonfektionierte DC-Link Leitungen
7)
Motorleitungen

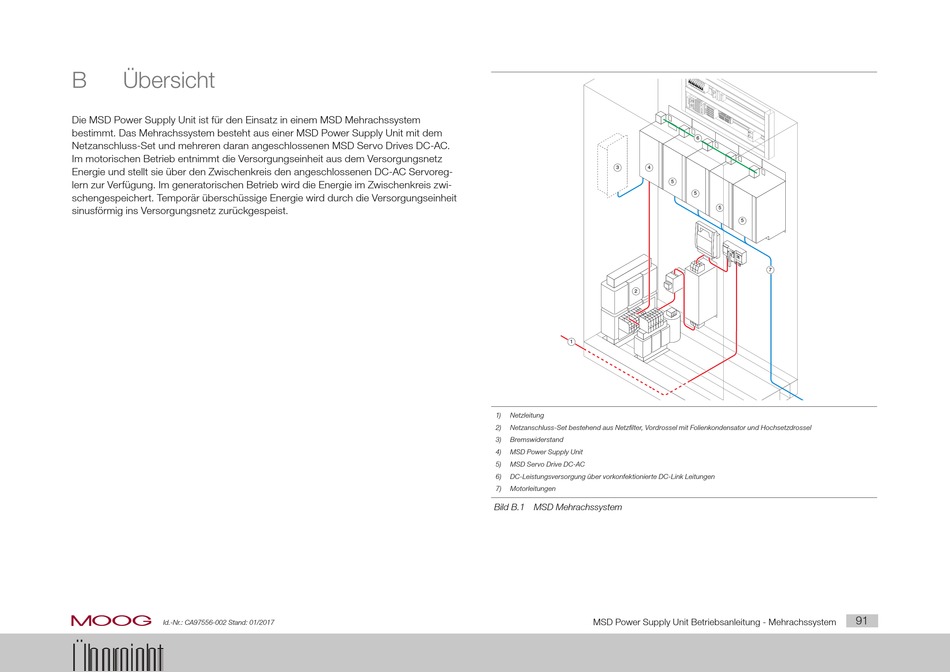

Bild B.1 MSD Mehrachssystem
MSD Power Supply Unit Betriebsanleitung - Mehrachssystem
PWR
LOCK
CF
Power
COM
Status
Data
Reset
6
5
5
5
0
1
OF
ON
F
0
7
91
