3.2
Elektrische Installation
3.2.1 Ethernet-RJ-45-Steckverbindung
Die Ethernet-Schnittstelle des SMV ist eine RJ-45-Ethernet-Steckverbindung, die verwendet wird, um
mit einem Leitsystem über Ethernet TCP/IP zu kommunizieren. In Tabelle 2 sind die Klemmen mit den
zugehörigen Funktionen beschrieben.
In die RJ-45-Steckverbindung sind Status-LEDs für "Link" und "Aktivität" integriert. Die grüne LED zeigt an,
ob ein Link zu einem anderen Netzwerk-Teilnehmer aufgebaut wurde. Die gelbe LED zeigt die Linkaktivität
an und blinkt, wenn über das EtherNet/IP-Modul Daten empfangen werden.
3.2.2 Erdung
Das SMV-EtherNet/IP-Modul muss geerdet werden. Befestigen Sie den Erdungsdraht bzw. die Erdungsöse
des Moduls an einer der Erdungsschrauben des Antriebsgehäuses (siehe Abbildung 7).
Tabelle 2: P2-Pinbelegung (Kommunikation)
Pin
Name
1
+ TX
Transmit Port (+) Datenleitung
2
- TX
Transmit Port (-) Datenleitung
3
+ RX
Receive Port (+) Datenleitung
4
N. v.
5
N. v.
6
- RX
Receive Port (-) Datenleitung
7
N. v.
8
N. v.

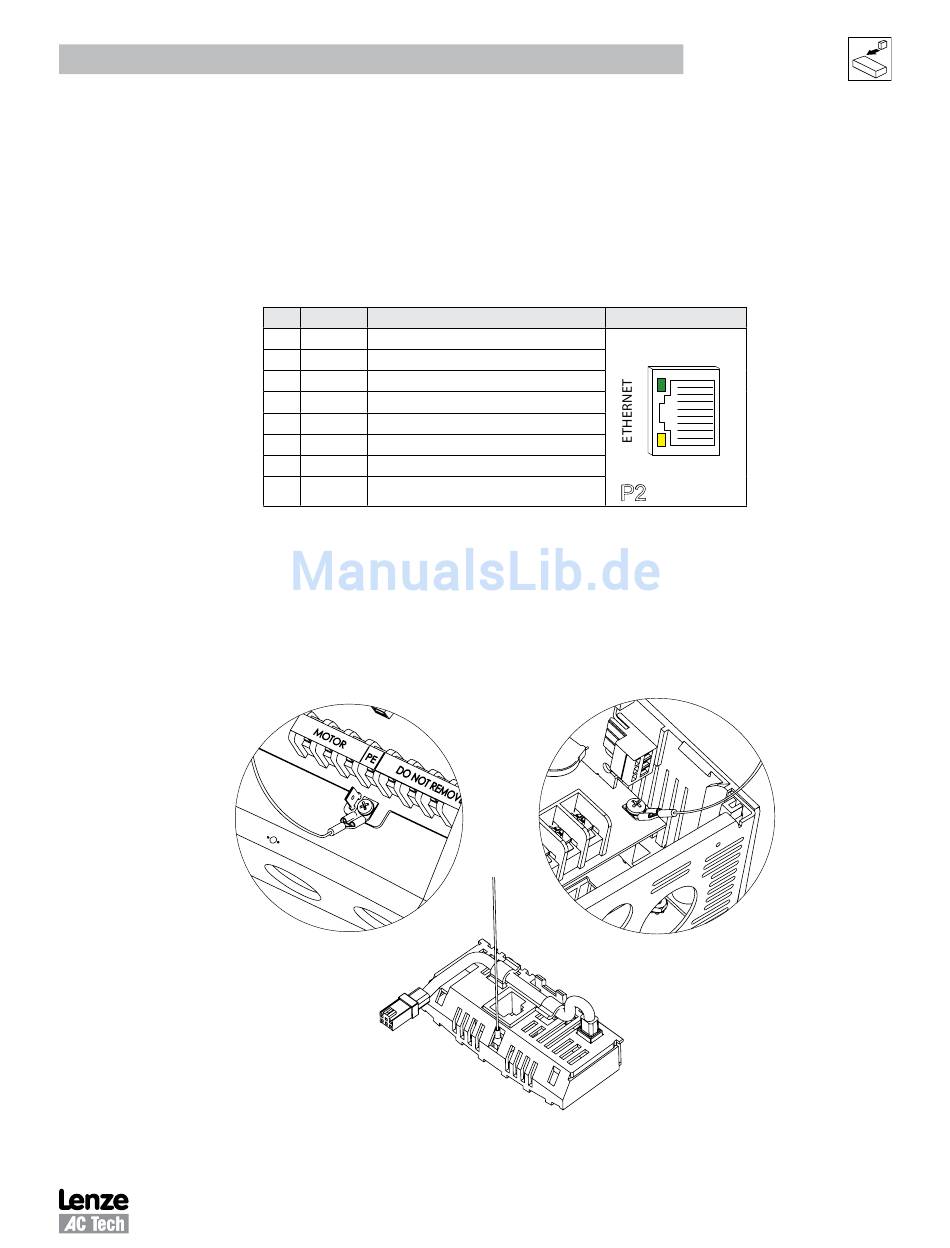

Abbildung 7: Verdrahtung der Erdungsleitung des EtherNet/IP-Moduls
Installation
Funktion
RJ45-Steckverbinder
P2
7
1
8
CMVETH01B
