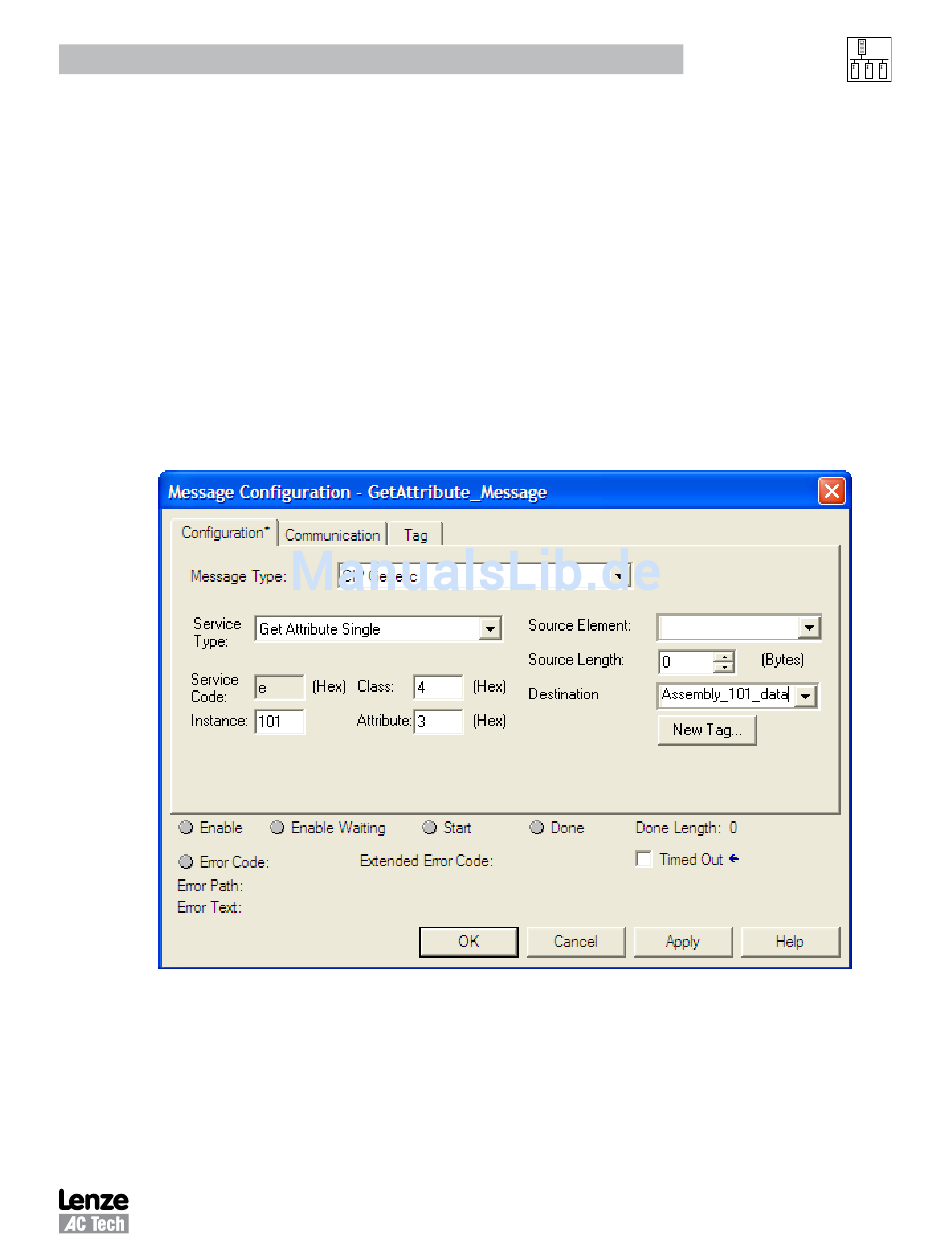

Um Assembly-Daten mittels expliziter EtherNet/IP-Nachrichtenübertragung aus dem SMV zu lesen, sind
die folgenden Einstellungen erforderlich:
Message Type (Nachrichtentyp) = CIP Generic
Class (Klasse) = 4 (Hex)
Attribute (Attribut) = 3
Service Code (Servicecode) = e (Get Attribute Single)
Instance (Instanz) = die gewünschte Assembly-Nummer des Antriebs (d. h. 100 für Assembly 100)
Destination (Ziel) = die Zielvariable in der PLC, auf die die Antriebsdaten kopiert werden
Beachten Sie bitte, dass das als Ziel verwendete Tag ein Array im INT-Format mit der gleichen Länge wie
die gewünschte Assembly sein muss.
Azyklischer Datenzugriff
51
