Inbetriebnahme

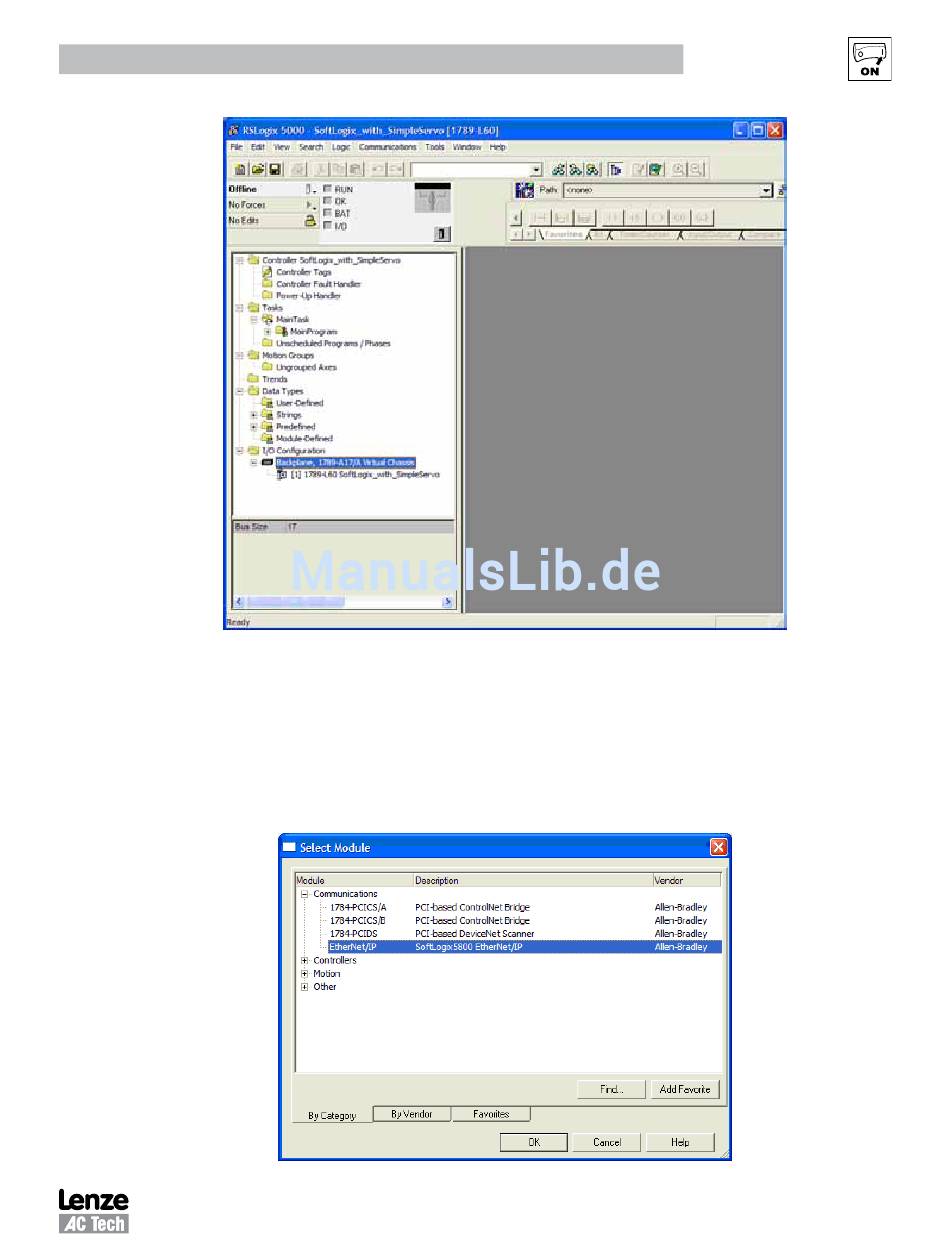

Abbildung 16: Fenster RSLogix 5000 (SoftLogix 5800)
2.
Nur für CompactLogix und SoftLogix:
Rechtsklicken Sie auf [Backplane, 1789-A17/A Virtual Chassis], um den Ethernet-Adapter auszuwählen.
Wählen Sie [New module] aus und das Dialogfeld "Select Module" öffnet sich.
Klicken Sie auf der Registerkarte "By Category" auf das [+] Symbol, um den Ordner [Communications] zu öffnen.
Wählen Sie den EtherNet/IP-Scanner oder die Bridge aus, der/die von Ihrer Steuerung verwendet wird. (Beispiel:
SoftLogix5800 EtherNet/IP)
Stellen Sie nun den Revisionshauptstand der Firmware im entsprechenden Feld (Major Revision) ein.
Abbildung 17: Auswahl Ethernet-Adapter (SoftLogix 5800)
21
CMVETH01B
