Verwandte Anleitungen für Lenze Global Drive 8200 Vector
Inhaltszusammenfassung für Lenze Global Drive 8200 Vector

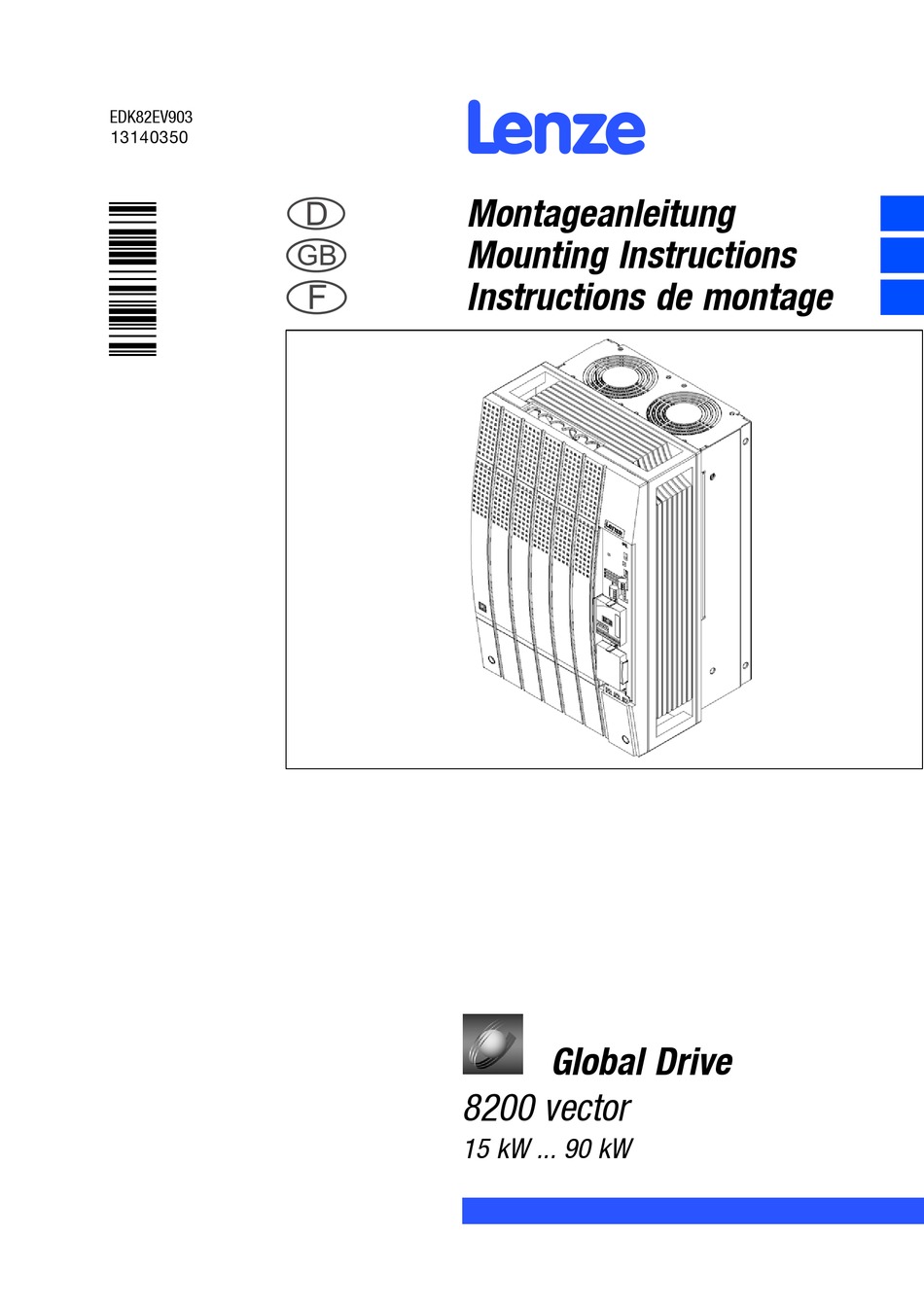

- Seite 1 EDK82EV903 ./$S Montageanleitung Mounting Instructions Instructions de montage Global Drive 8200 vector 15 kW ... 90 kW...
- Seite 2 Die Betriebsanleitung mit ausführlicher Information zum Frequenzumrichter 8200 vector können Sie bei Ihrem Lenze-Vertriebspartner bestellen. Detailed Operating Instructions for the 8200 vector can be ordered directly from Lenze or Lenze representatives. Les instructions de mise en service comprenant une description complète du convertisseur de fréquence 8200 vector peuvent être...
- Seite 3 8200vec292...
- Seite 4 Inbetriebnahme 8200 vector ohne Funktionsmodul • Der 8200 vector ist nur funktionsfähig mit aufgesteckter FIF-Abdeckkappe ! Sie befindet sich unter der Blindkappe (Ausliefe- rungszustand). – Ohne die FIF-Abdeckkappe ist der 8200 vector gesperrt (Keypad: • Da der 8200 vector ohne Funktionsmodul keine Steuerklemmen hat, kann das Starten und Stoppen während des Betriebs auch über Netzschalten erfolgen.
-
Seite 5: Inhaltsverzeichnis
........... . . Allgemeine Sicherheits- und Anwendungshinweise für Lenze-Antriebsregler . - Seite 6 Inhaltsverzeichnis 6 Funktionsmodule (Option) ..........Montage .
-
Seite 7: Sicherheitshinweise
(gemäß Niederspannungsrichtlinie 73/23/EWG) 1. Allgemein Lenze-Antriebsregler (Frequenzumrichter, Servo-Umrichter, Stromrichter) können während des Betriebs - ihrer Schutzart entsprechend - spannungsführende, auch beweg- liche oder rotierende Teile haben. Oberflächen können heiß sein. Bei unzulässigem Entfernen der erforderlichen Abdeckung, bei unsachgemäßem Einsatz, bei falscher Installation oder Bedienung besteht die Gefahr von schweren Perso- nen- oder Sachschäden. -
Seite 8: Restgefahren
Sicherheitshinweise Restgefahren, Gestaltung der Sicherheitshinweise Restgefahren • Personenschutz Überprüfen Sie vor Arbeiten am Antriebsregler, ob alle Leistungsklemmen, der Relaisausgang und die Pins der Schnittstelle FIF span- nungslos sind, da – nach dem Netzabschalten die Leistungsklemmen U, V, W, +UG, -UG noch mindestens 3 Minuten gefährliche Spannung führen. –... -
Seite 9: Lieferumfang
Lieferumfang Lieferumfang E82EV153K4B ... E82EV303K4B 8200vec268 Artikel Anzahl Verwendung Frequenzumrichter 8200 vector Montageanleitung Befestigungswinkel Für Standardmontage des Antriebsreglers Federleiste, 4polig Anschluß Relaisausgang 2 Federleiste, 3polig Anschluß Relaisausgang 1 Durchführungstülle Motorleitung Schirmblech für Steuerleitungen Schirmauflage für Steuerleitungen Schirmblech für Motorleitung Schirmauflage für Motorleitung Selbstformschraube M4 ×... -
Seite 10: E82Ev453K4B
Lieferumfang E82EV453K4B ... E82EV903K4B 8200vec267 Artikel Anzahl bei E82EV Verwendung 453K4B/553K4B 753K4B/903K4B Frequenzumrichter 8200 vector Montageanleitung Befestigungswinkel Für Standardmontage des Antriebsreglers Federleiste, 4polig Anschluß Relaisausgang 2 Federleiste, 3polig Anschluß Relaisausgang 1 Kabelbinder 3.6 × 150 mm Zugentlastung/Schirmauflage für Motorleitung Sechskantschraube, M8 × 16 mm (DIN933) Montage der Befestigungswinkel am Antriebsregler Unterlegscheibe, ∅8.4 mm (DIN125) Für Sechskantschraube, M8 ×... -
Seite 11: Technische Daten
Technische Daten Technische Daten Allgemeine Daten/ Einsatzbedingungen Konformität Niederspannungsrichtlinie (73/23/EWG) Approbationen UL 508C Underwriter Laboratories (File-No. E132659) Power Conversion Equipment ab Gerätestand E82EVxxxKxBxxxXX VA 21 Max. zulässige Mo- geschirmt: 50 m Bei Netz-Bemessungsspannung und Schaltfrequenz 8 kHz torleitungslänge (ohne zusätzliche ungeschirmt: 100 m Ausgangsfilter) -
Seite 12: Bemessungsdaten
Antriebsregler mit integriertem Netz-Unterbaufilter (E82xVxx3K4B3xx) dürfen nicht mit erhöhter Bemessungsleistung betrieben werden. • Werden Antriebsregler (E82xVxx3K4B2x1) mit erhöhter Bemessungsleistung betrieben, sind Netz-Anbaufilter mit größerer Leistung erforderlich als beim Betrieb mit Bemessungsleistung. Wenden Sie sich bitte an Ihre zuständige Lenze-Vertretung. EDK82EV903 DE/EN/FR 2.1... -
Seite 13: Mechanische Installation
Mechanische Installation Montage E82EV153K4B ... E82EV303K4B Mechanische Installation Montage E82EV153K4B ... E82EV303K4B 4.1.1 Befestigungswinkel (Standard) und Netzdrossel 8200vec291 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Den Beipack finden Sie unter dem Gehäusedeckel. Montage der Befestigungswinkel Abmessungen Antriebsregler können ohne Abstand angereiht werden. Antriebsregler Netzdrossel a [mm]... -
Seite 14: Befestigungswinkel (Standard) Und Unterbau-Netzfilter
Mechanische Installation Montage E82EV153K4B ... E82EV303K4B 4.1.2 Befestigungswinkel (Standard) und Unterbau-Netzfilter 8200vec293 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Den Beipack finden Sie unter dem Gehäusedeckel. Montage der Befestigungswinkel Abmessungen Antriebsregler mit Abstand anreihen, um ggf. Ringschrauben demontieren zu können. ... -
Seite 15: Befestigungswinkel (Standard) Und Anbau-Netzfilter
Mechanische Installation Montage E82EV153K4B ... E82EV303K4B 4.1.3 Befestigungswinkel (Standard) und Anbau-Netzfilter 8200vec276 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Den Beipack finden Sie unter dem Gehäusedeckel. Montage der Befestigungswinkel Abmessungen Antriebsregler mit Abstand anreihen, um ggf. Ringschrauben demontieren zu können. ... -
Seite 16: Montage E82Ev453K4B / E82Ev553K4B
Mechanische Installation Montage E82EV453K4B / E82EV553K4B Montage E82EV453K4B / E82EV553K4B 4.2.1 Befestigungswinkel (Standard) und Netzdrossel 8200vec296 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Montage der Befestigungswinkel Abmessungen Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können. Antriebsregler Netzdrossel a [mm]... -
Seite 17: Befestigungswinkel (Standard) Und Unterbau-Netzfilter
Mechanische Installation Montage E82EV453K4B / E82EV553K4B 4.2.2 Befestigungswinkel (Standard) und Unterbau-Netzfilter 8200vec298 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Montage der Befestigungswinkel Abmessungen Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können. Antriebsregler a [mm] b [mm] b1 [mm] c [mm] c1 [mm]... -
Seite 18: Befestigungswinkel (Standard) Und Anbau-Netzfilter
Mechanische Installation Montage E82EV453K4B / E82EV553K4B 4.2.3 Befestigungswinkel (Standard) und Anbau-Netzfilter 8200vec281 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Montage der Befestigungswinkel Abmessungen Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können. Antriebsregler Netzfilter Typ A bzw. Typ B [mm] [mm] [mm]... -
Seite 19: Montage E82Ev753K4B / E82Ev903K4B
Mechanische Installation Montage E82EV753K4B / E82EV903K4B Montage E82EV753K4B / E82EV903K4B 4.3.1 Befestigungswinkel (Standard) und Netzdrossel 8200vec273 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Montage der Befestigungswinkel Abmessungen Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können. Antriebsregler Netzdrossel a [mm]... -
Seite 20: Befestigungswinkel (Standard) Und Unterbau-Netzfilter
Mechanische Installation Montage E82EV753K4B / E82EV903K4B 4.3.2 Befestigungswinkel (Standard) und Unterbau-Netzfilter 8200vec283 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Montage der Befestigungswinkel Abmessungen Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können. Antriebsregler a [mm] b [mm] b1 [mm] c [mm] c1 [mm]... -
Seite 21: Befestigungswinkel (Standard) Und Anbau-Netzfilter (Montagevariante 1)
Mechanische Installation Montage E82EV753K4B / E82EV903K4B 4.3.3 Befestigungswinkel (Standard) und Anbau-Netzfilter (Montagevariante 1) 8200vec282 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Montage der Befestigungswinkel Abmessungen Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können. Antriebsregler Netzfilter Typ A bzw. -
Seite 22: Befestigungswinkel (Standard) Und Anbau-Netzfilter (Montagevariante 2)
Mechanische Installation Montage E82EV753K4B / E82EV903K4B 4.3.4 Befestigungswinkel (Standard) und Anbau-Netzfilter (Montagevariante 2) 8200vec269 Beide Schrauben lösen, um den Gehäusedeckel abnehmen zu können. Montage der Befestigungswinkel Abmessungen Antriebsregler mit Abstand anreihen, um die Ringschrauben demontieren zu können. Antriebsregler Netzfilter Typ A bzw. -
Seite 23: Elektrische Installation
Elektrische Installation EMV-gerechte Verdrahtung Elektrische Installation EMV-gerechte Verdrahtung (Aufbau des CE-typischen Antriebssystems) F1 … F3 -UG +UG PE RB1 RB2 9352 PE L1 L2 L3 K21 K22 K24 34 33 K32 K11 K12 K14 FIF I FIF II 8200 vector E82ZAFx E82ZAFS GND2... -
Seite 24: Leistungsanschlüsse E82Ev153K4B
Elektrische Installation Leistungsanschlüsse E82EV153K4B ... E82EV303K4B Leistungsanschlüsse E82EV153K4B ... E82EV303K4B 5.2.1 Netzanschluß 8200vec288 Anschluß bei Netzdrossel Anschluß Bremschopper ( Betriebsanleitung zum Bremschopper) Anschluß bei Unterbau-Netzfilter Anschluß Netzfiltertemperatur-Überwachung mit Kaltleiter (PTC) Anschluß bei Anbau-Netzfilter Z1 Netzdrossel/Netzfilter Sicherungen und Leitungsquerschnitte Netz Installation nach EN 60204-1... -
Seite 25: Anschluß Motor
Elektrische Installation Leistungsanschlüsse E82EV153K4B ... E82EV303K4B 5.2.2 Anschluß Motor 8200vec285 Kapazitätsarme Motorleitung verwenden! (Ader/Ader ≤ 140 pF/m, Ader/Schirm ≤ 230 pF/m) Eine möglichst kurze Motorleitung wirkt sich positiv auf das Antriebsverhalten aus! HF-Schirmabschluß durch PE-Anbindung über Schirmschelle. T1, T2 Anschlußklemmen Motortemperatur-Überwachung mit Kaltleiter (PTC) oder Thermokontakt (Öffner). Für die Motortemperatur-Überwachung separate Leitung (geschirmt) zu X2/T1 und X2/T2 verlegen. -
Seite 26: Leistungsanschlüsse E82Ev453K4B / E82Ev553K4B
Elektrische Installation Leistungsanschlüsse E82EV453K4B / E82EV553K4B Leistungsanschlüsse E82EV453K4B / E82EV553K4B 5.3.1 Netzanschluß 8200vec289 Anschluß bei Netzdrossel Anschluß Bremschopper ( Betriebsanleitung zum Bremschopper) Anschluß bei Unterbau-Netzfilter Anschluß Netzfiltertemperatur-Überwachung mit Kaltleiter (PTC) Anschluß bei Anbau-Netzfilter Z1 Netzdrossel/Netzfilter Sicherungen und Leitungsquerschnitte Netz Installation nach EN 60204-1... -
Seite 27: Anschluß Motor
Elektrische Installation Leistungsanschlüsse E82EV453K4B / E82EV553K4B 5.3.2 Anschluß Motor 8200vec286 Schirm der Motorleitungen mit Schirmschelle und Schrauben M5 × 12 mm auf das Schirmblech auflegen. Zugentlastung mit Kabelbindern. Kapazitätsarme Motorleitung verwenden! (Ader/Ader ≤ 190 pF/m, Ader/Schirm ≤ 320 pF/m) Eine möglichst kurze Motorleitung wirkt sich positiv auf das Antriebsverhalten aus! HF-Schirmabschluß... -
Seite 28: Leistungsanschlüsse E82Ev753K4B / E82Ev903K4B
Elektrische Installation Leistungsanschlüsse E82EV753K4B / E82EV903K4B Leistungsanschlüsse E82EV753K4B / E82EV903K4B 5.4.1 Netzanschluß 8200vec290 Anschluß bei Netzdrossel Anschluß Bremschopper ( Betriebsanleitung zum Bremschopper) Anschluß bei Unterbau-Netzfilter Anschluß Netzfiltertemperatur-Überwachung mit Kaltleiter (PTC) Anschluß bei Anbau-Netzfilter Z1 Netzdrossel/Netzfilter Sicherungen und Leitungsquerschnitte Installation nach EN 60204-1 Installation nach UL... -
Seite 29: Anschluß Motor
Elektrische Installation Leistungsanschlüsse E82EV753K4B / E82EV903K4B 5.4.2 Anschluß Motor 8200vec287 Zugentlastung mit Kabelschellen und Schrauben M4 × 12 mm. Schirm der Motorleitungen mit Schirmschelle und Schrauben M5 × 12 mm auf das Schirmblech auflegen. Zusätzliche Zugentlastung mit Kabelbindern. ... -
Seite 30: Anschluß Relaisausgänge K1 Und K2
Die Lebensdauer des Relais ist abhängig von der Art der Belastung (ohmsch, induktiv oder kapazitiv) und dem Wert der Schaltleistung. X1.2 X1.3 8200vec261 Relais K1 Funktion Relaisstellung geschaltet Meldung Technische Daten (Lenze-Einstellung) X1.2/K11 Relaisausgang Öffner geöffnet TRIP AC 250 V/3 A X1.2/K12 Relais-Mittelkontakt DC 24 V/2 A ... DC 240 V/0.22 A X1.2/K14... - Seite 31 Relais K2 Tip! • Wenn Sie ein Funktionsmodul Application-I/O verwenden: – Das Relais K2 ist nur aktiv mit Application-I/O ab Version E82ZAFAVx21. Funktion Relaisstellung geschaltet Meldung Technische Daten (Lenze-Einstellung) X1.3/K21 Relaisausgang Öffner geöffnet nicht belegt AC 250 V/3 A X1.3/K22 Relais-Mittelkontakt DC 24 V/2 A ...
-
Seite 32: Anschluß Relaisausgang Ksr Für "Sicherer Halt
Elektrische Installation Anschluß Relaisausgang K für “Sicherer Halt” Anschluß Relaisausgang K für ”Sicherer Halt” (nur aktiv bei Variante E82EVxxxK4B241) • Nur qualifiziertes Personal darf die Funktion ”Sicherer Halt” installieren und in Betrieb nehmen. • Alle sicherheitsrelevanten externen Leitungen (z. B. Ansteuerleitung für das Sicherheitsrelais, Rückmeldekontakt) unbedingt geschützt verlegen, z. -
Seite 33: Funktionsmodule (Option)
Funktionsmodule (Option) Montage Funktionsmodule (Option) Gefahr! • Die Pins der Schnittstelle FIF sind basisisoliert (einfache Trennstrecke). • Berührsicherheit bei defekter Trennstrecke ist nur durch externe Maßnahmen gewährleistet, z. B. doppelte Isolierung. Welche Funktionsmodule können Sie verwenden? 8200 vector mit einem Funktionsmodul Mögliche Funktionsmodule auf FIF I Standard-I/O E82ZAFS... -
Seite 34: Verdrahtung Der Klemmen "Reglersperre (Cinh)" Bei Betrieb Von Zwei Funktionsmodulen
Funktionsmodule (Option) Montage 6.1.1 Verdrahtung der Klemmen “Reglersperre (CINH)” bei Betrieb von zwei Funktionsmodulen Tip! • Die beiden Klemmen X3/28 der Schnittstelle FIF I und FIF II werden intern über eine UND-Verknüpfung ausgewertet. • Die untenstehenden Abbildungen zur Verdrahtung dienen als Schaltungsvorschlag. Unter Berücksichtiging der UND-Verknüpfung der beiden Klemmen X3/28 können Sie die Verdrahtung an Ihre Anwendung anpassen. -
Seite 35: Demontage
Funktionsmodule (Option) Demontage Demontage Demontieren Sie ein Funktionsmodul nur, wenn es unbedingt notwendig ist (z. B. beim Austausch des Antriebsreglers). Die Stiftleiste, auf die das Funktionsmodul aufgesteckt wird, ist Teil der Kontaktführung des An- triebsreglers. Sie ist nicht ausgelegt für wiederholtes Aufstecken und Abnehmen des Funktionsmo- duls! Gefahr! Die Pins der Schnittstelle FIF führen gefährliche Spannung! -
Seite 36: Kommunikationsmodul (Option)
Kommunikationsmodul (Option) Montage/Demontage Kommunikationsmodul (Option) Montage/ Demontage Kommunikationsmodul auf die Schnittstelle AIF aufstecken bzw. davon abziehen. Das ist auch während des Betriebs möglich. 8200vec284 Mögliche Kombinationen Funktionsmodul Kommunikationsmodul auf AIF auf FIF II Standard-I/O Keypad LECOM-A/B (RS232/RS485) 2102.V001 INTERBUS PROFIBUS-DP Systembus E82ZBC 2111... -
Seite 37: Inbetriebnahme
Inbetriebnahme Bevor Sie beginnen Inbetriebnahme Bevor Sie beginnen Tip! • Halten Sie die jeweilige Einschaltreihenfolge ein. • Bei Störungen während der Inbetriebnahme hilft Ihnen das Kapitel ”Fehlersuche und Störungsbeseitigung”. Überprüfen Sie ..vor dem Zuschalten der Netzspannung • Die Verdrahtung auf Vollständigkeit, Kurzschluß und Erdschluß •... -
Seite 38: Parametrieren Mit Dem Keypad
Inbetriebnahme Parametrieren mit dem Keypad Parametrieren mit dem Keypad Das Keypad ist als Zubehör erhältlich. Die vollständige Beschreibung des Keypad finden Sie im Falt- blatt, das jedem Keypad beiliegt. Funktionstasten Statusanzeigen Bargraph-Anzeige Funktionsleiste 1 Funktionsleiste 2 ... -
Seite 39: Das Menü User - Die 10 Wichtigsten Antriebsparameter Auf Einen Blick
Tip! Über C0002 ”Parametersatz-Transfer/Lieferzustand herstellen” können Sie bequem Konfiguratio- nen von Antriebsregler zu Antriebsregler transferieren oder wieder den Lieferzustand herstellen, in- dem Sie die Lenze-Einstellung laden (z. B. wenn Sie beim Parametrieren ’den roten Faden’ verloren haben). EDK82EV903 DE/EN/FR 2.1... -
Seite 40: Wechsel Zwischen Den Menüs User Und All
Inbetriebnahme Parametrieren mit dem Keypad 8.2.3 Wechsel zwischen den Menüs USEr Œ j g f k i h Œ j g f k i h 0050 0050 s u e r AL L ~5 s … … Œ j g f k i h PS 0050 ‚... -
Seite 41: Parameter In Den Menüs Ändern
Ergebnis Bemerkung Keypad aufstecken Die Funktion ist aktiv. Angezeigt wird der erste Code im User-Menü (C0517/1, Lenze-Einstellung: C0050 = Ausgangsfrequenz). xx.xx Ggf. in das Menü ”ALL” wechseln Wechsel in Funktionsleiste 2 Menü ”ALL” (Liste aller Codes) auswählen ... -
Seite 42: Wahl Der Richtigen Betriebsart
Inbetriebnahme Wahl der richtigen Betriebsart Wahl der richtigen Betriebsart Für Standardanwendungen hilft Ihnen die folgende Tabelle, die richtige Betriebsart zu wählen. Sie können wählen zwischen U/f-Kennliniensteuerung, Vector-Regelung und sensorloser Drehmoment- Regelung: Die U/f-Kennliniensteuerung ist die klassische Betriebsart für Standardanwendungen. Mit der Vector-Regelung erzielen Sie gegenüber der U/f-Kennliniensteuerung verbesserte Antrieb- seigenschaften durch: •... - Seite 43 Inbetriebnahme Wahl der richtigen Betriebsart Anwendung Betriebsart C0014 empfohlen alternativ Einzelantriebe mit stark wechselnden Lasten mit Schweranlauf mit Drehzahlregelung (Drehzahlrückführung) mit hoher Dynamik (z. B. Positionier- und Zustellantriebe) mit Drehmoment-Sollwert mit Drehmomentbegrenzung (Leistungsregelung) Drehstrom-Reluktanzmotoren Drehstrom-Verschiebeankermotoren Drehstrommotoren mit fest zugeordneter Frequenz-Spannungskennlinie Pumpen- und Lüfterantriebe mit quadratischer Lastkennlinie -2- / -4- Gruppenantriebe...
-
Seite 44: U/F-Kennliniensteuerung
‚ chen Bereich einstellen (siehe Montageanleitung m n o des Standard-I/O) Lenze-Einstellung: -0-, (0 ... 5 V/0 ... 10 V/0 ... 20 mA) Passen Sie die Klemmenkonfiguration an die Verdrahtung an Œ j g f k i h PS 0007 ‚... -
Seite 45: Vector-Regelung
T i r T i f = gewünschte Ablaufzeit Stellen Sie die Betriebsart ”Vector-Regelung” ein (C0014 = 4) Œ j g f k i h PS 001 4 ‚ m n o Lenze-Einstellung: lineare U/f-Kennliniensteuerung (C0014 = 2) EDK82EV903 DE/EN/FR 2.1... - Seite 46 (C0034) ‚ m n o chen Bereich einstellen (siehe Montageanleitung des Standard-I/O) Lenze-Einstellung: 0, (0 ... 5 V/0 ... 10 V/0 ... 20 mA) Geben Sie die Motordaten ein Siehe Motor-Typenschild Motor-Bemessungsdrehzahl (C0087) Lenze-Einstellung: 1390 rpm Motor-Bemessungsstrom (C0088) Wert für die gewählte Motor-Schaltungsart (Stern/...
-
Seite 47: Vector-Regelung Optimieren
Inbetriebnahme Vector-Regelung 8.5.1 Vector-Regelung optimieren Die Vector-Regelung ist nach der Motorparameter-Identifizierung in der Regel ohne weitere Maßnah- men betriebsfähig. Sie müssen die Vector-Regelung nur bei folgendem Antriebsverhalten optimier- Antriebsverhalten Abhilfe Bemerkung Rauher Motorlauf und Motorstrom (C0054) > 60 % 1. Motorinduktivität (C0092) um 10 % verringern C0092 max. -
Seite 48: Codetabelle
Netzeinschalten uSEr aktiv. Bezeichnung Bezeichnung des Code Lenze Lenze-Einstellung (Wert bei Auslieferung oder nach Wiederherstellen des Lieferzustands mit C0002) Die Spalte ”WICHTIG” enthält weitere Information Auswahl 99 min. Wert {Einheit} max. Wert WICHTIG Kurze, wichtige Erläuterungen Code Einstellmöglichkeiten... - Seite 49 Inbetriebnahme Codetabelle Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0002* Parametersätze mit Gewählten Parametersatz und ggf. FPAR1 mit Keypad PAR1 (+ FPAR1) Keypad übertragen den entsprechenden Daten des Keypad über- mit Funktionsmodul Application-I/O, INTERBUS, PROFI- schreiben uSEr BUS-DP, LECOM-B, DeviceNet/CANopen (Forts.)
- Seite 50 Inbetriebnahme Codetabelle Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0007 Feste Konfiguration Änderung von C0007 wird in den entspre- digitale Eingänge chenden Subcode von C0410 kopiert. Freie Konfiguration in C0410 setzt C0007 = 255! uSEr • CW/CCW = Rechtslauf/Linkslauf •...
- Seite 51 {0.02 Hz} 650.00 vorgabe (-10 V ... + 10 V) frequenz 14.5 Hz uSEr • C0010 begrenzt nur den Analogeingang 1 Drehzahlstellbereich 1 : 6 für Lenze-Ge- C0011 maximale Ausgangs- 50.00 7.50 {0.02 Hz} 650.00 triebemotoren: Bei Betrieb mit Lenze-Ge-...
- Seite 52 Inbetriebnahme Codetabelle Code Einstellmöglichkeiten WICHTIG Bezeichnung Lenze Auswahl C0034* Bereich Sollwertvor- Schalterstellung des Funktionsmoduls beachten! gabe Spannung unipolar 0 ... 5 V / 0 ... 10 V Standard–I/O (X3/8) uSEr Strom 0 ... 20 mA Strom 4 ... 20 mA Drehrichtungsumkehr nur mit digitalem Signal möglich.
- Seite 53 Nach Netzschalten oder in der Funktion C0517* User-Menü wird der Code aus C0517/1 angezeigt. • Das User-Menü enthält in der Lenze-Einstel- 1 Speicher 1 C0050 Ausgangsfrequenz (MCTRL1-NOUT) lung die wichtigsten Codes für die Inbetrieb- 2 Speicher 2 C0034 Bereich analoge Sollwertvorgabe nahme der Betriebsart ”U/f-Kennliniensteue-...
-
Seite 54: Fehlersuche Und Störungsbeseitigung
Fehlersuche und Störungsbeseitigung Fehlverhalten des Antriebs Fehlersuche und Störungsbeseitigung Fehlverhalten des Antriebs Fehlverhalten Ursache Abhilfe Motor dreht Zwischenkreisspannung zu niedrig Netzspannung prüfen nicht (Rote LED blinkt im 0.4 s Takt; Anzeige Keypad: Antriebsregler gesperrt Reglersperre aufheben, Reglersperre kann über mehrere Quel- ... -
Seite 55: Led's Am Antriebsregler (Betriebszustandsanzeigen)
In allen Parametersätzen muß das Signal ”Parametersatz umschalten” (C0410/13, C0410/14) mit der gleichen Parametersatz-Umschaltung falsch parametriert Quelle verknüpft sein Bei Betrieb mit Modul auf FIF: Rücksprache mit Lenze erforderlich Interner Fehler • Funktionsmodul Systembus CAN Controller meldet Zustand ”Warnung” oder Prüfen, ob Busabschluß... - Seite 56 (nur 8200 motec 3 ... 7,5 kW) TRIP oder Warnung konfigurier- Lüfterbaugruppe nicht angeschlossen Lüfterbaugruppe anschließen FAn1 bar in C0608 Verdrahtung prüfen Interne Störung Rücksprache mit Lenze erforderlich Fehlerhafte Parameter-Identifi- Motor nicht angeschlossen Motor anschließen zierung • •...
- Seite 57 Motorzuleitung und Motor auf Erdschluß prüfen (Motor vom Umrichter trennen) Parameter-Übertragung mit Alle Parametersätze sind defekt Vor Reglerfreigabe unbedingt den Datentransfer wieder- dem Keypad fehlerhaft holen oder die Lenze-Einstellung laden PAR1 mit dem Keypad falsch Parametersatz 1 ist defekt übertragen ...
- Seite 58 Commissioning - 8200 vector without function module • The 8200 vector can only be used when the FIF cover is mounted! ! It is under the dummy cap (Delivery status). – If the FIF cover is not mounted, the 8200 vector is inhibited (keypad: •...
- Seite 59 ............General safety and application notes for Lenze controllers .
- Seite 60 Contents 6 Function modules (optional) ..........Mounting .
-
Seite 61: Safety Instructions
1. General Lenze controllers (frequency inverters, servo inverters, DC controllers) can carry a voltage or parts of the controllers can rotate during operation. Surfaces can be hot. If the required cover is removed, the controllers are used inappropriately or installed or operated incorrectly, severe damage to persons or material assets can occur. -
Seite 62: Residual Hazards
Safety information Residual hazards, Layout of the safety instructions Residual hazards • Protection of Before working on the controller check that no voltage is applied to the power terminals, the relay output and the pins of the FIF persons interface. –... -
Seite 63: Delivery Package
Delivery package Scope of supply E82EV153K4B ... E82EV303K4B 8200vec268 Item Number 8200 vector frequency inverters Mounting Instructions Fixing bracket For standard mounting of the drive controller Socket connector, 4-pole Relay output connection 2 Socket connector, 3-pole Relay output connection 1 Bush Motor cable Shield sheet for control cables... -
Seite 64: E82Ev453K4B
Delivery package E82EV453K4B ... E82EV903K4B 8200vec267 Item Number for E82EV 453K4B/553K4B 753K4B/903K4B 8200 vector frequency inverters Mounting Instructions Fixing bracket For standard mounting of the drive controller Socket connector, 4-pole Relay output connection 2 Socket connector, 3-pole Relay output connection 1 Cable tie 3.6 150 mm Strain relief/shield connection for motor cable Hexagon head screw, M8 16 mm (DIN933) -
Seite 65: Technical Data
Technical data Technical data General data/ application conditions Conformity Low-Voltage Directive (73/23/EEC) Approvals UL 508C Underwriter Laboratories (File-No. E132659) Power Conversion Equipment as of version E82EVxxxKxBxxxXX VA 21 Max. permissible shielded: 50 m With rated mains voltage and chopper frequency of 8 kHz motor cable length unshielded: 100 m... -
Seite 66: Rated Data
• If drive controllers (E82xVxx3K4 B2x1 ) are operated with increased rated power, built-on assembled mains filters with more power than for operation with rated power, are required. Please contact your local Lenze representative. EDK82EV903 DE/EN/FR 2.1... -
Seite 67: Mechanical Installation
Mechanical installation Mounting E82EV153K4B ... E82EV303K4B Mechanical installation E82EV153K4B ... E82EV303K4 mounting 4.1.1 Fixing bracket (standard) and mains choke 8200vec291 Loose both screws in order to remove the housing cover. The assembly kit can be found under the housing cover. Mounting of the fixing brackets Dimensions ... -
Seite 68: Fixing Bracket (Standard) And Subassembled Mains Filter
Mechanical installation Mounting E82EV153K4B ... E82EV303K4B 4.1.2 Fixing bracket (standard) and subassembled mains filter 8200vec293 Loose both screws in order to remove the housing cover. The assembly kit can be found under the housing cover. Mounting of the fixing brackets Dimensions Mount the drive controllers side-by-side with a certain space to each other in order to dismount lifting-eye bolts, if necessary. -
Seite 69: Fixing Bracket (Standard) And Built-On Assembled Mains Filter
Mechanical installation Mounting E82EV153K4B ... E82EV303K4B 4.1.3 Fixing bracket (standard) and built-on assembled mains filter 8200vec276 Loose both screws in order to remove the housing cover. The assembly kit can be found under the housing cover. Mounting of the fixing brackets Dimensions Mount the drive controllers side-by-side with a certain space to each other in order to dismount lifting-eye bolts, if necessary. -
Seite 70: E82Ev453K4B / E82Ev553K4B Mounting
Mechanical installation Mounting E82EV453K4B / E82EV553K4B E82EV453K4B / E82EV553K4B mounting 4.2.1 Fixing bracket (standard) and mains choke 8200vec296 Loose both screws in order to remove the housing cover. Mounting of the fixing brackets Dimensions Mount the drive controller side-by-side with a certain space to each other for dismounting the lifting-eye bolt. ... -
Seite 71: Fixing Bracket (Standard) And Subassembled Mains Filter
Mechanical installation Mounting E82EV453K4B / E82EV553K4B 4.2.2 Fixing bracket (standard) and subassembled mains filter 8200vec298 Loose both screws in order to remove the housing cover. Mounting of the fixing brackets Dimensions Mount the drive controllers side-by-side leaving a certain space for dismounting the lifting-eye bolt. ... -
Seite 72: Fixing Bracket (Standard) And Built-On Assembled Mains Filter
Mechanical installation Mounting E82EV453K4B / E82EV553K4B 4.2.3 Fixing bracket (standard) and built-on assembled mains filter 8200vec281 Loose both screws in order to remove the housing cover. Mounting of the fixing brackets Dimensions Mount the drive controllers side-by-side leaving a certain space for dismounting the lifting-eye bolt. Controller Mains filter type A or type B... -
Seite 73: E82Ev753K4B / E82Ev903K4B Mounting
Mechanical installation Mounting E82EV753K4B / E82EV903K4B E82EV753K4B / E82EV903K4B mounting 4.3.1 Fixing bracket (standard) and mains choke 8200vec273 Loose both screws in order to remove the housing cover. Mounting of the fixing brackets Dimensions Mount the drive controllers side-by-side leaving a certain space for dismounting the lifting-eye bolt. ... -
Seite 74: Fixing Bracket (Standard) And Subassembled Mains Filter
Mechanical installation Mounting E82EV753K4B / E82EV903K4B 4.3.2 Fixing bracket (standard) and subassembled mains filter 8200vec283 Loose both screws in order to remove the housing cover. Mounting of the fixing brackets Dimensions Mount the drive controllers side-by-side leaving a certain space for dismounting the lifting-eye bolt. Controller a [mm] b [mm]... -
Seite 75: Fixing Bracket (Standard) And Built-On Assembled Mains Filter (Mounting Variant 1)
Mechanical installation Mounting E82EV753K4B / E82EV903K4B 4.3.3 Fixing bracket (standard) and built-on assembled mains filter (Mounting variant 1) 8200vec282 Loose both screws in order to remove the housing cover. Mounting of the fixing brackets Dimensions Mount the drive controller leaving a certain space for dismounting the lifting-eye bolt. ... -
Seite 76: Fixing Bracket (Standard) And Built-On Assembled Mains Filter (Mounting Variant 2)
Mechanical installation Mounting E82EV753K4B / E82EV903K4B 4.3.4 Fixing bracket (standard) and built-on assembled mains filter (Mounting variant 2) 8200vec269 Loose both screws in order to remove the housing cover. Mounting of the fixing brackets Dimensions Mount the drive controller leaving a certain space for dismounting the lifting-eye bolt. ... -
Seite 77: Installation According To Emc Requirements
Electrical installation Installation according to EMC requirements Electrical installation Wiring according to EMC (Installation of a CE-typical drive system) F1 … F3 -UG +UG PE RB1 RB2 9352 PE L1 L2 L3 K21 K22 K24 34 33 K32 K11 K12 K14 FIF I FIF II 8200 vector... -
Seite 78: Power Connections Of E82Ev153K4B
Electrical installation Power connections E82EV153K4B ... E82EV303K4B Power connections of E82EV153K4B ... E82EV303K4B 5.2.1 Mains connection 8200vec288 Connection with mains choke Connection brake chopper ( Operating Instructions for the brake chopper ) Connection with subassembled mains filter Connection mains filter temperature monitoring with PTC thermistor ... -
Seite 79: Motor Connection
Electrical installation Power connections E82EV153K4B ... E82EV303K4B 5.2.2 Motor connection 8200vec285 Use low-capacity motor cables! (Core/core ≤ 140 pF/m, core/shield ≤ 230 pF/m) The shorter the motor cable used, the better the drive behaviour! HF-shield end by PE connection via shield clamp. T1, T2 Connection terminals motor temperature monitoring with PTC thermistor or thermal contact (NC contact). -
Seite 80: Power Connections E82Ev453K4B / E82Ev553K4B
Electrical installation Power connections E82EV453K4B / E82EV553K4B Power connections E82EV453K4B / E82EV553K4B 5.3.1 Mains connection 8200vec289 Connection with mains choke Connection brake chopper ( Operating Instructions for the brake chopper ) Connection with subassembled mains filter Connection mains filter temperature monitoring with PTC thermistor ... -
Seite 81: Motor Connection
Electrical installation Power connections E82EV453K4B / E82EV553K4B 5.3.2 Motor connection 8200vec286 Connect the shields of the motor cables with the shield clamp and screws M5 12 mm to the shield sheet. Strain relief with cable ties. Use low-capacity motor cables! (core/core ≤ 190 pF/m, core/shield ≤ 320 pF/m) Use short motor cables if possible! HF-shield end by PE connection via shield clamp. -
Seite 82: Power Connections E82Ev753K4B / E82Ev903K4B
Electrical installation Power connections E82EV753K4B / E82EV903K4B Power connections E82EV753K4B / E82EV903K4B 5.4.1 Mains connection 8200vec290 Connection with mains choke Connection brake chopper ( Operating Instructions for the brake chopper ) Connection with subassembled mains filter ... -
Seite 83: Motor Connection
Electrical installation Power connections E82EV753K4B / E82EV903K4B 5.4.2 Motor connection 8200vec287 Strain relief with cable clamps and screws M4 12 mm. Connect the shields of the motor cables with the shield clamp and screws M5 12 mm to the shield sheet. ... -
Seite 84: Connection Of Relay Outputs K1 And K2
X1.2 X1.3 8200vec261 Relay K1 Function Relay position set Message Technical data (Lenze setting) X1.2/K11 NC contact relay output open TRIP AC 250 V/3 A X1.2/K12 Relay middle contact DC 24 V/2 A ... DC 240 V/0.22 A X1.2/K14... - Seite 85 If you use a function module application I/O: – The relay is only active with application I/O as of version E82ZAFAVx21. Function Relay position set Message Technical data (Lenze setting) X1.3/K21 NC contact relay output open not assigned AC 250 V/3 A X1.3/K22...
-
Seite 86: Connection Of Relay Output Ksr For "Safe Standstill
Electrical installation Relay ouput connection K for “Safe standstill” Connection of relay output K for ”Safe standstill” (only active at variant E82EVxxxK4B241) • Only qualified personnel are permitted to install and set up the ”Safe standstill” function. • All safety-relevant external cables (e.g. control cable for the safety relay, feedback contact) must be protected, for instance by a cable duct. -
Seite 87: Function Modules (Optional)
Function modules (optional) Mounting Function modules (optional) Danger! • The pins of the FIF interface have a basic isolation (single-insulating distance). • Protection against contact in the event of a defective insulating distance can only be ensured by external measures (e.g. double insulation). Which function modules can be used? 8200 vector with a function module Possible function modules on FIF I... -
Seite 88: Wiring Of The Terminals "Controller Inhibit (Cinh)" At Operation Of Two Function Modules
Function modules (optional) Mounting 6.1.1 Wiring of the terminals ”controller inhibit (CINH)” at operation of two function modules Tip! • Both terminals X3/28 of the interface FIF I and FIF II are evaluated internally via an AND-operation. • The pictures for wiring shown below serve as a circuit proposal. Considering the AND-operation of both terminals X3/28 the wiring can be adapted to your application. -
Seite 89: Dismounting
Function modules (optional) Dismounting Dismounting Dismount the function module only if it is absolutely necessary (e.g. when the controller is replaced). The pin strip which is used to connect the function module is part of the contact system of the controller. -
Seite 90: Communication Module (Optional)
Communication module (optional) Mounting/Dismounting Communication module (optional) Mounting/ dismounting Attach/detach the communication module to/from the AIF interface. This is also possible during operation. 8200vec284 Possible combinations Function Communication module on AIF module on FIF Standard I/O Keypad LECOM-A/B (RS232/RS485) 2102.V001 INTERBUS PROFIBUS-DP System bus... -
Seite 91: Commissioning
Commissioning Before you start Commissioning Before you start Tip! • Keep to the switch-on sequence. • In the event of faults or errors during commissiong, see chapter ”Troubleshooting and fault elimination”. Check ..before connecting the controller to the voltage supply •... -
Seite 92: Parameter Setting Using The Keypad
• The menu User – is active after every mains switching or keypad attachment during operation. – contains all codes for a standard application with linear V/f characteristic control (Lenze setting). – can be modified as required under C0517. •... -
Seite 93: The Menu User - The 10 Most Important Drive Parameters
C0002 Parameter set transfer/reset see code table ( 102) Tip! Use C0002 ”Parameter set transfer” to easily transfer configurations from one controller to the other or to reset the controller to Lenze settings. EDK82EV903 DE/EN/FR 2.1... -
Seite 94: Change Between The Menus User And All
Commissioning Parameter setting using the keypad 8.2.3 Change between the menus USEr Œ j g f k i h Œ j g f k i h 0050 0050 s u e r AL L ~5 s … … Œ... -
Seite 95: Parameter Change In Menus
Note Plug in the keypad Function is activated. The first code in the user menu will be displayed (C0517/1, Lenze setting: C0050 = output frequency). xx.xx If necessary change to the menu ”ALL” Change to function bar 2 ... -
Seite 96: Selection Of The Correct Control Mode
Commissioning Selection of the correct control mode Selection of the correct control mode The following table helps you to find the correct control mode for standard applications. You can choose between V/f characteristic control, vector control and sensor torque control: V/f characteristic control is the classic control mode for standard applications. - Seite 97 Commissioning Selection of the correct control mode Application Operating mode C0014 recommended alternatively Stand-alone drives with extremely alternating loads with heavy start conditions with speed control (speed feedback) with high dynamic response (e. g. positioning and infeed drives) with torque setpoint with torque limitation (power control) three-phase AC reluctance motors three-phase sliding rotor motors...
-
Seite 98: Linear V/F-Characteristic Control
(see Mounting Instructions for the standard I/O) Lenze setting: -0-, (0 ... 5 V/0 ... 10 V/0 ... 20 mA) Adapt the terminal configuration to the wiring (C0007) Œ j g f k i h PS 0007 ‚... -
Seite 99: Vector Control
T i f = deceleration time wanted Activate the control mode ”vector control” (C0014 = 4) Œ j g f k i h PS 001 4 ‚ m n o Lenze setting: Linear V/f characterisitic control (C0014 = 2) EDK82EV903 DE/EN/FR 2.1... - Seite 100 PS 0034 ‚ m n o range (see Mounting Instructions for the Lenze setting: 0, (0 ... 5 V/0 ... 10 V/0 ... 20 mA) standard-I/O) Enter the motor data See motor nameplate Rated motor speed (C0087)
-
Seite 101: Vector Control Optimisation
Commissioning Vector control 8.5.1 Vector control optimisation The vector control is usually ready for operation after the motor parameter identification. Vector control must only be optimised for the following drive performance: Drive response Remedy Note Rough motor run and motor current (C0054) > 60 % 1. -
Seite 102: Code Table
Changed parameters will be accepted after pressing if the controller is inhibited Code, subcode or selection are only available when using an application-I/O With Lenze setting the code is available in the menu USEr . The menu USEr is active after every mains USEr switching. - Seite 103 Commissioning Code table Code Possible settings IMPORTANT Name Lenze Selection C0002* Parameter set Overwrite selected parameter set and, if Keypad PAR1 (+ FPAR1) transfer using the necessary, FPAR1 with the corresponding With function module Application-I/O, INTERBUS, keypad keypad data...
- Seite 104 Commissioning Code table Code Possible settings IMPORTANT Name Lenze Selection C0007 Fixed configuration of Change under C0007 will be copied to the digital inputs corresponding subcode of C0410. Free configuration under C0410 sets C0007 = uSEr 255! • CW/CCW = CW rotation/CCW rotation •...
- Seite 105 650.00 selection (-10 V ... + 10 V) frequency 14.5 Hz uSEr • C0010 only defines the analog input 1 Speed setting range 1 : 6 for Lenze C0011 Maximum output 50.00 7.50 {0.02 Hz} 650.00 geared motors: Setting absolutely required...
- Seite 106 Commissioning Code table Code Possible settings IMPORTANT Name Lenze Selection C0034* Setpoint selection Observe the jumper setting of the function range module! Application I/O uSEr 1 X3/1U, X3/1I Unipolar voltage 0 ... 5 V / 0 ... 10 V 2 X3/2U, X3/2I Bipolar voltage -10 V ...
- Seite 107 C0517/1 will be displayed. 1 Memory 1 C0050 Output frequency (MCTRL1-NOUT) • In Lenze setting, the user menu contains the 2 Memory 2 C0034 Analog setpoint selection range most important codes for setting up the 3 Memory 3 C0007 Fixed configuration - digital input signals control mode ”V/f characteristic control with...
-
Seite 108: Troubleshooting And Fault Elimination
Troubleshooting and fault elimination Maloperation of the drive Troubleshooting and fault elimination Maloperation of the drive Fault Cause Remedy Motor does not DC-bus voltage too low Check mains voltage rotate (Red LED is blinking every 0.4 s; keypad display Controller inhibited Remove the controller inhibit, controller inhibit can be set ... -
Seite 109: Error Messages
(C0410/13, C0410/14) must be combined Faulty parameter setting of parameter set with the same source changeover For operation with module in FIF: Contact Lenze Internal fault • Function module system bus CAN controller sets ”Warning” or ”BUS OFF” Check whether bus terminator available •... - Seite 110 Troubleshooting and fault elimination Error messages Keypad Error Cause Remedy Faulty parameter identification Motor not connected Connect motor • • Fault in motor phase Failure of one/several motor phase(s) Check motor cables • • (is displayed if C0597 = 1) Motor current too low Check V boost...
- Seite 111 Faulty parameter transfer when All parameter sets are defective It is absolutely necessary to repeat the data transfer or using the keypad load the Lenze setting before enabling the controller. Wrong PAR1 transfer when PAR1 is defective. using the keypad.
- Seite 112 Mise en service 8200 vector sans module de fonction • Le 8200 vector ne peut fonctionner que si le capot de protection FIF est enfiché ! Il se trouve en dessous du capot vide (état à la livraison). ...
- Seite 113 ........... Instructions générales de sécurité et d’emploi relatives aux variateurs de vitesse Lenze .
- Seite 114 Sommaire 6 Module de fonction (Option) ..........Montage .
-
Seite 115: Consignes De Sécurité
Conformes à la directive Basse Tension 73/23/CEE 1. Généralités Selon leur degré de protection, les variateurs de vitesse Lenze (convertisseurs de fréquence, servovariateurs, variateurs de vitesse) peuvent avoir, pendant leur fonctionnement, des parties sous tension, éventuellement en mouvement ou tournantes. Les surfaces risquent d’être chaudes. -
Seite 116: Dangers Résiduels
Consignes de sécurité Dangers résiduels, présentation des consignes de sécurité Dangers résiduels • Protection des Avant de procéder aux travaux sur le variateur, vérifier si toutes les bornes de puissance, les sorties relais et les broches de l’interface personnes FIF sont hors tension. En effet, –... -
Seite 117: Equipement Livré
Equipement livré Equipement livré E82EV153K4B ... E82EV303K4B 8200vec268 Article Nombre Utilisation Convertisseur de fréquence 8200 vector Instructions de montage Equerre de fixation Pour montage standard du variateur Connecteur 4 broches Raccordement sortie relais 2 Connecteur 3 broches Raccordement sortie relais 1 Bouchon d’obturation prépercé... -
Seite 118: E82Ev453K4B
Equipement livré E82EV453K4B ... E82EV903K4B 8200vec267 Article Quantité pour E82EV Utilisation 453K4B/553K4B 753K4B/903K4B Convertisseur de fréquence 8200 vector Instructions de montage Equerre de fixation Pour montage standard du variateur Connecteur 4 broches Raccordement sortie relais 2 Connecteur 3 broches Raccordement sortie relais 1 Serre-câble 3,6 x 150 mm Support de charge/application du blindage pour câble moteur... -
Seite 119: Spécifications Techniques
Spécifications techniques Spécifications techniques Caractéristiques générales/conditions ambiantes Conformité Directive Basse Tension (73/23/CEE) Homologations UL 508C Underwriter Laboratories (File-No. E132659) Power Conversion Equipment à partir de la version E82EVxxxKxBxxxXX VA 21 Longueur de câble Câble blindé : 50 m Avec une tension nominale réseau et une fréquence de découpage 8 kHz moteur maxi admissible Câble non blindé... -
Seite 120: Caractéristiques Nominales
être utilisés avec puissance nominale accrue. • En utilisant les variateurs (E82xVxx3K4 B2x1) avec puissance nominale accrue, il faut utiliser des filtres réseau d’une puissance supérieure à ceux utilisés en fonctionnement avec puissance nominale. Dans ce cas, veuillez contacter votre agence Lenze. EDK82EV903 DE/EN/FR 2.1... -
Seite 121: Installation Mécanique
Installation mécanique Montage E82EV153K4B ... E82EV303K4B Installation mécanique Montage E82EV153K4B ... E82EV303K4B 4.1.1 Equerres de fixation (standard) et self réseau 8200vec291 Desserrer les deux vis afin d’enlever le couvercle. Le kit de montage est compris dans l’emballage. Montage des équerres de fixation Encombrements ... -
Seite 122: Equerres De Fixation (Standard) Et Filtre Réseau Montage Arrière
Installation mécanique Montage E82EV153K4B ... E82EV303K4B 4.1.2 Equerres de fixation (standard) et filtre réseau montage arrière 8200vec293 Desserrer les deux vis afin d’enlever le couvercle. Le kit de montage est compris dans l’emballage. Montage des équerres de fixation Encombrements Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas échéant, les vis à oeillet. ... -
Seite 123: Equerres De Fixation (Standard) Et Filtre Réseau Séparé
Installation mécanique Montage E82EV153K4B ... E82EV303K4B 4.1.3 Equerres de fixation (standard) et filtre réseau séparé 8200vec276 Desserrer les deux vis afin d’enlever le couvercle. Le kit de montage est compris dans l’emballage. Montage des équerres de fixation Encombrements Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas échéant, les vis à oeillet. ... -
Seite 124: Montage E82Ev453K4B / E82Ev553K4B
Installation mécanique Montage E82EV453K4B / E82EV553K4B Montage E82EV453K4B / E82EV553K4B 4.2.1 Equerres de fixation (standard) et self réseau 8200vec296 Desserrer les deux vis afin d’enlever le couvercle. Montage des équerres de fixation Encombrements Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas échéant, les vis à oeillet. ... -
Seite 125: Equerres De Fixation (Standard) Et Filtre Réseau Montage Arrière
Installation mécanique Montage E82EV453K4B / E82EV553K4B 4.2.2 Equerres de fixation (standard) et filtre réseau montage arrière 8200vec298 Desserrer les deux vis afin d’enlever le couvercle. Montage des équerres de fixation Encombrements Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas échéant, les vis à oeillet. ... -
Seite 126: Equerres De Fixation (Standard) Et Filtre Réseau Séparé
Installation mécanique Montage E82EV453K4B / E82EV553K4B 4.2.3 Equerres de fixation (standard) et filtre réseau séparé 8200vec281 Desserrer les deux vis afin d’enlever le couvercle. Montage des équerres de fixation Encombrements Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas échéant, les vis à oeillet. ... -
Seite 127: Montage E82Ev753K4B / E82Ev903K4B
Installation mécanique Montage E82EV753K4B / E82EV903K4B Montage E82EV753K4B / E82EV903K4B 4.3.1 Equerres de fixation (standard) et self réseau 8200vec273 Desserrer les deux vis afin d’enlever le couvercle. Montage des équerres de fixation Encombrements Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas échéant, les vis à oeillet. ... -
Seite 128: Equerres De Fixation (Standard) Et Filtre Réseau Montage Arrière
Installation mécanique Montage E82EV753K4B / E82EV903K4B 4.3.2 Equerres de fixation (standard) et filtre réseau montage arrière 8200vec283 Desserrer les deux vis afin d’enlever le couvercle. Montage des équerres de fixation Encombrements Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas échéant, les vis à oeillet. Variateur a [mm] b [mm]... -
Seite 129: Equerres De Fixation (Standard) Et Filtre Réseau Séparé (Variante 1)
Installation mécanique Montage E82EV753K4B / E82EV903K4B 4.3.3 Equerres de fixation (standard) et filtre réseau séparé (variante 1) 8200vec282 Desserrer les deux vis afin d’enlever le couvercle. Montage des équerres de fixation Encombrements Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas échéant, les vis à oeillet. ... -
Seite 130: Equerres De Fixation (Standard) Et Filtre Réseau Séparé (Variante 2)
Installation mécanique Montage E82EV753K4B / E82EV903K4B 4.3.4 Equerres de fixation (standard) et filtre réseau séparé (variante 2) 8200vec269 Desserrer les deux vis afin d’enlever le couvercle. Montage des équerres de fixation Encombrements Lors de la juxtaposition des appareils, prévoir un espace afin de pouvoir démonter, le cas échéant, les vis à oeillet. Variateur Filtre réseau Type A/type B... -
Seite 131: Installation Électrique
Installation électrique Câblage conforme CEM Installation électrique Câblage conforme CEM (installation d’un système d’entraînement de type CE) F1 … F3 -UG +UG PE RB1 RB2 9352 PE L1 L2 L3 K21 K22 K24 34 33 K32 K11 K12 K14 FIF I FIF II 8200 vector E82ZAFx... -
Seite 132: Partie Puissance E82Ev153K4B
Installation électrique Partie puissance E82EV153K4B ... E82EV303K4B Partie puissance E82EV153K4B ... E82EV303K4B 5.2.1 Raccordement réseau 8200vec288 Raccordement avec self réseau Raccordement module de freinage ( instructions de mise en service sur le module de freinage ) Raccordement avec filtre réseau montage arrière ... -
Seite 133: Raccordement Moteur
Installation électrique Partie puissance E82EV153K4B ... E82EV303K4B 5.2.2 Raccordement moteur 8200vec285 Utiliser un câble moteur de faible capacité (brin/brin ≤ 140 pF/m, brin/blindage ≤ 230 pF/m) En utilisant un câble moteur aussi court que possible les caractéristiques d’entraînement se trouvent améliorées ! Raccordement HF via connexion avec PE par collier de blindage T1, T2 Bornes de raccordement pour surveillance de température moteur par sonde thermique PTC ou contact thermique à... -
Seite 134: Partie Puissance E82Ev453K4B / E82Ev553K4B
Installation électrique Partie puissance E82EV453K4B / E82EV553K4B Partie puissance E82EV453K4B / E82EV553K4B 5.3.1 Raccordement réseau 8200vec289 Raccordement avec self réseau Raccordement module de freinage ( instructions de mise en service sur le module de freinage) Raccordement avec filtre réseau montage arrière Raccordement surveillance température filtre réseau par sonde thermique (PTC) ... -
Seite 135: Raccordement Moteur
Installation électrique Partie puissance E82EV453K4B / E82EV553K4B 5.3.2 Raccordement moteur 8200vec286 Appliquer le blindage des câbles moteur sur la tôle de blindage à l’aide d’un collier et des vis M5 x 12. Support de charge à l’aide de serres-câbles. Utiliser un câble moteur de faible capacité... -
Seite 136: Partie Puissance E82Ev753K4B / E82Ev903K4B
Installation électrique Partie puissance E82EV753K4B / E82EV903K4B Partie puissance E82EV753K4B / E82EV903K4B 5.4.1 Raccordement réseau 8200vec290 Raccordement avec self réseau Raccordement module de freinage ( instructions de mise en service sur le module de freinage ) Raccordement avec filtre réseau montage arrière ... -
Seite 137: Raccordement Moteur
Installation électrique Partie puissance E82EV753K4B / E82EV903K4B 5.4.2 Raccordement moteur 8200vec287 Maintien du câble à l’aide d’anneaux de fixation et de vis M4 x 12. Appliquer le blindage des câbles moteur sur la tôle de blindage à l’aide d’un collier et des vis M5 x 12. ... -
Seite 138: Raccordement Sorties Relais K1 Et K2
La durée de vie du relais dépend du type de la charge (ohmique, inductive, capacitive) et de la capacité de commutation. X1.2 X1.3 8200vec261 Relais K1 Fonction Position relais commutée Message Spécifications techniques (réglage Lenze) X1.2/K11 Sortie relais (contact à Ouvert Défaut TRIP ouverture) 250 V/3 A CA X1.2/K12 Contact central relais 24 V/2 A CC ... - Seite 139 En utilisant un module de fonction E/S application : – Le relais K2 n’est activé qu’avec E/S application à partir de la version E82ZAFAVx21. Fonction Position relais commutée Message Spécifications techniques (réglage Lenze) X1.3/K21 Sortie relais (contact à Ouvert Non affectée...
-
Seite 140: Raccordement Sorties Relais Ksr Pour La Variante "Arrêt Sécurisé
Installation électrique Raccordement sorties relais K pour la variante “Arrêt sécurisé” Raccordement sorties relais K pour la variante ”Arrêt sécurisé” (uniquement actif avec la variante E82EVxxxK4B241) • Seul le personnel qualifié est autorisé à installer la fonction ”arrêt sécurisé” et à la mettre en service. - Seite 141 Installation électrique Raccordement sorties relais K pour la variante “Arrêt sécurisé” Spécifications techniques Tension bobine +24 V CC (+19,5 ... 36,0 V) 823 Ω ±10 % Résistance bobine avec 20 °C Tension de commutation maxi. 250 V CA ou 200 V CC Courant permanent avec température ambiante maxi admissible 1,5 A maxi (250 V CA) 1,5 A maxi (60 V CC)
-
Seite 142: Module De Fonction (Option)
Modules de fonction (Option) Démontage Module de fonction (Option) Danger ! • Les broches de l’interface FIF possèdent une isolation de base (espace interborne simple). • Lorsque l’espace d’isolement présente un défaut, la protection contre les contacts accidentels n’est assurée qu’avec des mesures supplémentaires (exemple : double isolation). Quels modules de fonction peuvent être utilisés ? 8200 vector avec un module de fonction Modules de fonction possibles sur FIF I... -
Seite 143: Câblage Des Bornes "Blocage Variateur (Cinh)" En Fonctionnement Avec Deux Modules De Fonction
Modules de fonction (Option) Démontage 6.1.1 Câblage des bornes “Blocage variateur (CINH)” en fonctionnement avec deux modules de fonction : Conseil ! • Les deux bornes X3/28 des interfaces FIF I et FIF II sont évaluées de façon interne, via une liaison ET. -
Seite 144: Démontage
Modules de fonction (Option) Montage Démontage Déclipser le module de fonction uniquement si le démontage s’impose (exemple : échange du variateur). Le connecteur à broches dans lequel est enfiché le module de fonction sert à compléter l’appareil. Il n’est pas conçu pour enficher et retirer fréquemment le module de fonction ! Danger ! Les broches de l’interface FIF sont sous tension ! •... -
Seite 145: Module De Communication (Option)
Module de communication (Option) Montage/Démontage Module de communication (Option) Montage/démontage Enficher le module de communication dans l’interface AIF ou le retirer. (Cette opération peut s’effectuer pendant le fonctionnement.) 8200vec284 Combinaisons possibles Autres modules Module de communication sur AIF de fonction sur FIF II E/S standard Clavier de... -
Seite 146: Mise En Service
Mise en service Avant la mise en service Mise en service Avant la mise en service Conseil ! • Respecter l’ordre des opérations ! • En cas de problèmes lors de la mise en service, consulter le chapitre ”Détection et élimination des défauts”. -
Seite 147: Paramétrage À L'aide Du Clavier De Commande
Mise en service Paramétrage à l’aide du clavier de commande Paramétrage à l’aide du clavier de commande Le clavier est disponible en option. Pour la description complète du clavier de commande, se reporter à la feuille comprise dans l’emballage du clavier. ... -
Seite 148: Le Menu Utilisateur User - Sélection Des 10 Principaux Paramètres D'entraînement
à la livraison en programmant le réglage Lenze (si, par exemple, pendant le paramétrage vous ne savez plus où vous en êtes et que vous souhaitez recommencer vos réglages). -
Seite 149: Comment Passer Du Menu User Au Menu All
Mise en service Paramétrage à l’aide du clavier de commande 8.2.3 Comment passer du menu au menu USEr Œ j g f k i h Œ j g f k i h 0050 0050 s u e r AL L ~5 s …... -
Seite 150: Comment Modifier Les Paramètres
Enficher le clavier. La fonction est activée. Le premier code du menu utilisateur est affiché (C0517/1, réglage Lenze : C0050 = fréquence de sortie). xx.xx Le cas échéant, passer au menu ”ALL”. Passage à la barre de fonction 2 ... -
Seite 151: Choisir Le Mode De Fonctionnement Optimal
Mise en service Choisir le mode de fonctionnement optimal Choisir le mode de fonctionnement optimal Le tableau suivant vous permet de sélectionner le mode de fonctionnement approprié pour votre application standard. Vous pouvez choisir le fonctionnement en U/f, le contrôle vectoriel ou la régulation de couple sans capteur. - Seite 152 Mise en service Choisir le mode de fonctionnement optimal Applications Mode de fonctionnement C0014 Recommandation Au choix Entraînements individuels Avec charges variables fréquentes Avec démarrage dans des conditions sévères Avec régulation de vitesse (bouclage de vitesse) Avec dynamique élevée (exemple : entraînements de positionnement et d’approche) Avec consigne de couple Avec limitation de couple (régulation de puissance) Moteurs triphasés à...
-
Seite 153: Fonctionnement En U/F Avec Courbe Linéaire
E/S standard (voir instructions de montage E/S standard). Réglage Lenze : -0-, (0 ... 5 V/0 ... 10 V/0 ... 20 mA) Adapter la configuration des bornes E1 à E4 au câblage (C0007). Œ j g f k i h PS 0007 ‚... -
Seite 154: Contrôle Vectoriel
= temps de décélération souhaité Régler le mode de fonctionnement ”contrôle vectoriel” (C0014 = Œ j g f k i h PS 001 4 ‚ m n o Réglage Lenze : fonctionnement en U/f avec courbe linéaire (C0014 = 2) EDK82EV903 DE/EN/FR 2.1... - Seite 155 ‚ m n o module E/S standard (voir instructions de montage E/S standard). Réglage Lenze : 0, (0 ... 5 V/0 ... 10 V/0 ... 20 mA) Entrer les données moteur. Voir plaque signalétique moteur. Vitesse nominale moteur (C0087) Réglage Lenze : 1390 min...
-
Seite 156: Optimiser Le Contrôle Vectoriel
Mise en service Mise en service du contrôle vectoriel 8.5.1 Optimiser le contrôle vectoriel Après l’identification des paramètres moteur, le contrôle vectoriel peut appliqué, en général, sans mesure supplémentaire. L’optimisation du contrôle vectoriel s’impose uniquement pour les cas suivants : Caractéristiques d’entraînement Remède Remarque... -
Seite 157: Tableau Des Codes
USEr tension. Désignation Désignation du code Lenze Réglage Lenze (réglage usine à la livraison ou après retour au réglage usine par C0002) La colonne ”IMPORTANT” contient des informations supplémentaires. Choix 99 Valeur mini {unité} Valeur maxi IMPORTANT Explications brèves et importantes supplémentaires... - Seite 158 INTERBUS, PROFIBUS-DP, LECOM-B, DeviceNet/CANopen • FPAR1 est sauvegardé dans le module de fonction. Retour au réglage Réglage Lenze PAR1 Retour au réglage usine du jeu de paramètres usine (état à la sélectionné Réglage Lenze PAR2 livraison) Réglage Lenze...
- Seite 159 Mise en service Tableau des codes Code Réglages possibles IMPORTANT N° Désignation Lenze Choix C0002* Transfert de jeux de Substituer le jeu de paramètres sélectionné et le Clavier de commande PAR1 (+ FPAR1) paramètres via cas échéant FPAR1 par les données ...
- Seite 160 Mise en service Tableau des codes Code Réglages possibles IMPORTANT N° Désignation Lenze Choix C0007 Configuration fixe des La modification de C0007 sera copiée dans entrées numériques le sous-code correspondant de C0410. Configuration réglée en C0410 déclenche uSEr C0007 = 255 ! •...
- Seite 161 C0010 agit uniquement sur l’entrée analogique 1. Plage de réglage de vitesse 1 : 6 pour C0011 Fréquence de sortie 50.00 7.50 {0.02 Hz} 650.00 motoréducteurs Lenze maxi 87 Hz uSEr Réglage impératif pour fonctionnement avec motoréducteurs Lenze C0012 Temps d’accélération 5.00 0.00...
- Seite 162 Mise en service Tableau des codes Code Réglages possibles IMPORTANT N° Désignation Lenze Choix C0034* Plage consigne Tenir compte de la position des interrupteurs DIP analogique du module de fonction ! E/S standard (X3/8) Tension unipolaire 0 ... 5 V / 0 ... 10 V uSEr Courant 0 ...
- Seite 163 • Le menu utilisateur comprend les principaux 2 Mémoire 2 C0034 Plage consigne analogique codes (en réglage Lenze) pour la mise en service du mode de fonctionnement en U/f - 3 Mémoire 3 C0007 Configuration fixe des signaux d’entrée numériques courbe linéaire.
-
Seite 164: Détection Et Élimination Des Défauts
Détection et élimination des défauts Anomalie de fonctionnement de l’entraînement Détection et élimination des défauts Anomalie de fonctionnement de l’entraînement Anomalie de Origine Remède fonctionnement Le moteur ne Tension circuit intermédiaire trop faible Vérifier la tension réseau. tourne pas. (la LED rouge clignote (cycle de 0,4 s) affichage clavier : Variateur bloqué... -
Seite 165: Messages De Défaut
(C0410/13, C0410/14) doit être paramétrage incorrect du changement de jeu de affecté à la même source ! paramètres En fonctionnement avec module sur FIF : défaut Contacter votre service Lenze. interne • Le module de fonction Bus Le régulateur CAN affiche l’état ”Avertissement”... - Seite 166 : défaut TRIP ou Module ventilateur non ou mal connecté Raccorder le module ventilateur. FAn1 avertissement configurable en Vérifier le câblage. C0608 Défaut interne Contacter votre service Lenze. Identification de paramètres Moteur non connecté Raccorder le moteur. erronée •...
- Seite 167 Transfert via clavier de PAR4 défectueux commande de PAR4 erroné Défaut interne Contacter votre service Lenze. Défaut de temps lors du Le transfert des données en provenance du clavier Avant de débloquer le variateur, renouveler transfert des paramètres ou du PC a été...
