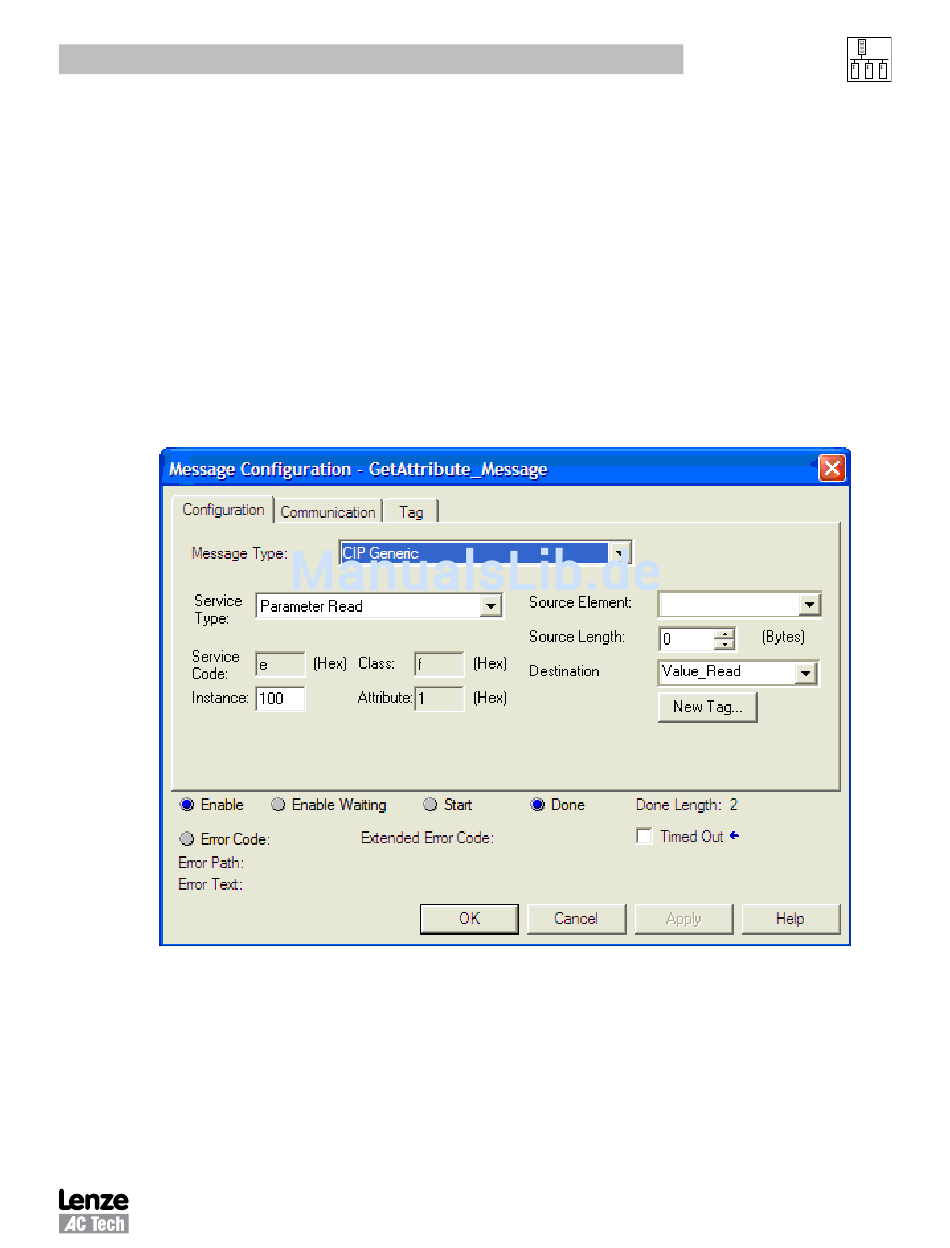

Um einen Parameterwert mittels expliziter EtherNet/IP-Nachrichtenübertragung aus dem SMV zu lesen,
sind die folgenden Einstellungen erforderlich:
Message Type (Nachrichtentyp) = CIP Generic
Class (Klasse) = F (Hex)
Attribute (Attribut) = 1
Service Code (Servicecode) = e (Parameter Read)
Instance (Instanz) = die gewünschte Parameternummer des Antriebs (d. h. 100 für P100)
Destination (Ziel) = die Zielvariable in der PLC, auf die die Antriebsdaten kopiert werden
Beachten Sie bitte, dass das als Ziel verwendete Tag ein Einzelwort im INT-Format sein muss.
Azyklischer Datenzugriff
49
CMVETH01B
