3
Installation
3.1
Mechanische Installation
1. Überprüfen Sie, dass das Gerät vom Versorgungsnetz getrennt ist, bevor Sie die Klemmenabdeckung
öffnen.
2. Führen Sie das EtherNet/IP-Optionsmodul in die Klemmenabdeckung ein, bis es mit einem Klickgeräusch
fest einrastet (siehe Abbildung 5).
3. Verdrahten Sie die Netzwerkkabel mit dem mitgelieferten Steckverbinder wie in Abschnitt 3.2
Elektrische Installation beschrieben, und stecken Sie den Steckverbinder in das Optionsmodul.
4. Richten Sie die Klemmenabdeckung für den Wiedereinbau aus. Verbinden Sie die Versorgungsleitung
des Moduls mit dem Antrieb. Schließen und sichern Sie dann die Abdeckung wie in Abbildung 6
dargestellt.

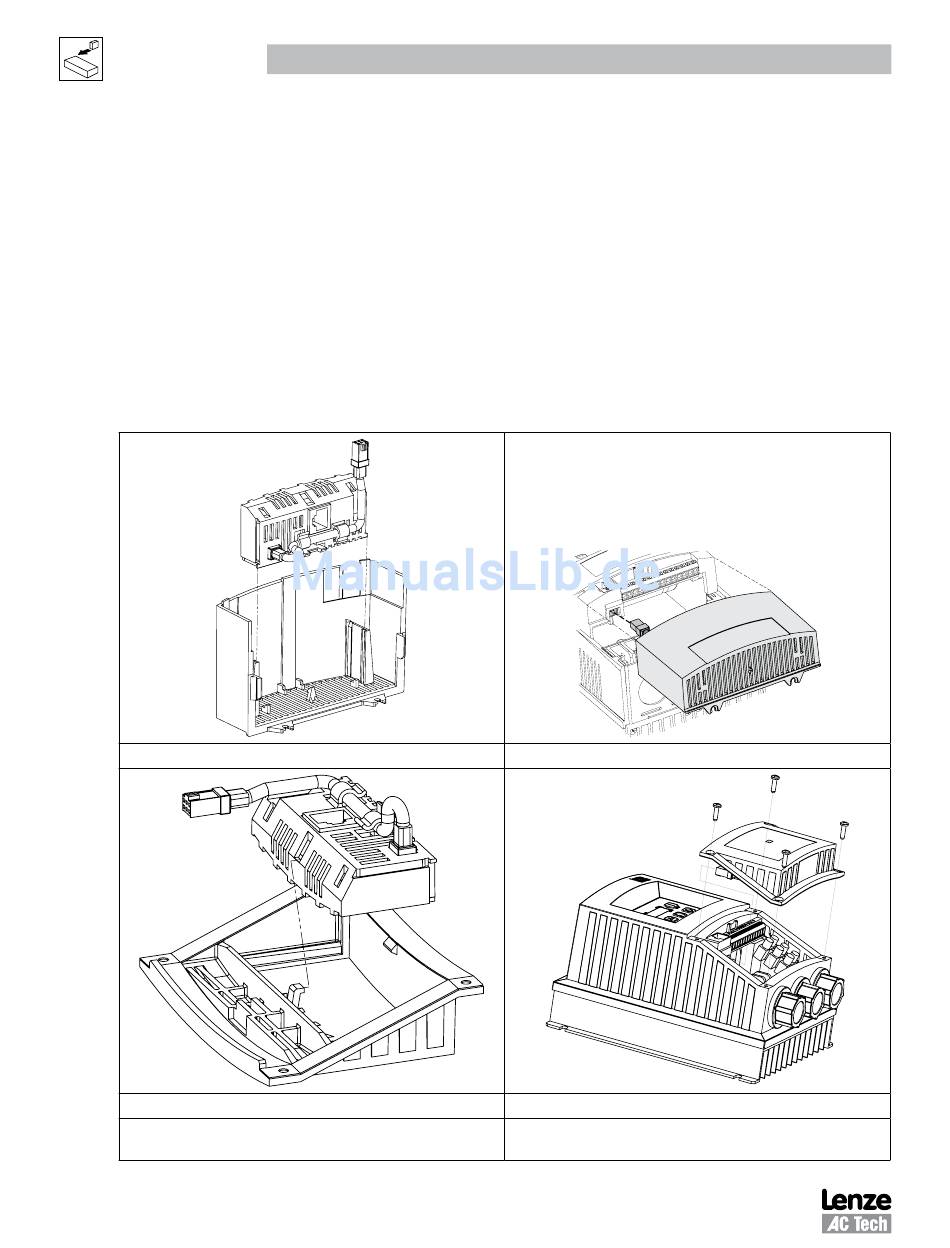

Abbildung 5: Installation des EtherNet/IP-
Kommunikationsmoduls
CMVETH01B
Installation
NEMA 1
NEMA 4
Abbildung 6: Wiedereinbau der Klemmenabdeckung
6
NEMA 1
NEMA 4
